Relais können zum Einschalten eines Ventilators, zur Fernsteuerung eines Reglers, zum Schalten von Geschwindigkeiten und für viele weitere Funktionen verwendet werden, die mit Relais ausgeführt werden können. Sentera hat daher zwei und vier Relaismodule entwickelt, die an das Modbus-Netzwerk angeschlossen werden und die Relaiskontakte entsprechend den von der Steuerung empfangenen Informationen schalten. Wie die meisten Sentera-Produkte kann die Firmware dieses Moduls über den Software-Update-Modus aktualisiert werden, indem das Produkt mit der SentereWeb-Cloud verbunden wird.

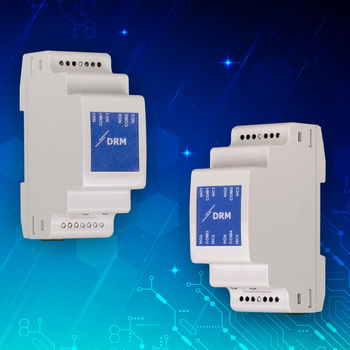

![Relaismodule DRM für Modbus Netzwerk Relaismodule DRM für Modbus Netzwerk](/de/dateien/nachrichten/bild/bild/1404/relaismodule-drm-f%C3%BCr-modbus-netzwerk.webp)
Kurzbeschreibung des Produkts
Dieses E/A-Modul wird über das Modbus RTU-Protokoll gesteuert. Das Modbus RTU-Protokoll ist ein weit verbreitetes und beliebtes Kommunikationsprotokoll in industriellen Steuerungssystemen. Es wird üblicherweise für die Kommunikation verschiedener Geräte wie Sensoren, Aktoren und E/A-Module verwendet. Ein E/A Modul besteht aus einem Eingang und einem Ausgang. Der Eingang empfängt Steuersignale vom Gebäudeleitsystem und die Ausgänge schalten externe Geräte. Die Steuerung des Moduls durch das GLT-System erfolgt über eine Modbus-Kommunikationsschnittstelle, wodurch das Modul relativ einfach zu bedienen ist. Die Stabilität, Zuverlässigkeit und Sicherheit des DRM machen es zu einer ausgezeichneten Wahl für industrielle Steuerungsanlagen, da die schnelle Kommunikation und Datenübertragung schnelle Reaktionszeiten und eine schnelle Kommunikation zwischen Geräten gewährleistet.
Wie funktionieren die Module?
Bei der DRM-Serie handelt es sich um Modbus-Ausgangsmodule mit Relaiskontakten, die mechanisch betätigt werden und durch Magnetkraft öffnen/schließen, um Signale, Ströme und Spannungen ein- oder auszuschalten. Diese Relais können geschaltet werden, indem der Wert "1" in die entsprechenden Modbus Holding Register geschrieben wird. Dies kann durch das GLT-System oder durch das Master Modbus-Gerät erfolgen. Eine detaillierte Tabelle der einstellbaren Werte und aller Modbus-Register kann von unserer Website heruntergeladen werden (Modbus Register Map). Falls erforderlich, können alle Parametereinstellungen auf die Werkseinstellungen zurückgesetzt werden, indem der Wert "1" in das Modbus Holding Register 10 geschrieben wird.
Relaisausgänge
Der DRM-M-02 ist mit zwei schaltbaren Relaisausgängen ausgestattet. Der DRM-M-04 verfügt über vier schaltende Relaisausgänge. Dieser Relaistyp hat einen Schließer- und einen Öffnerkontakt. Wenn das Relais angezogen ist, ändert der Relaiskontakt seinen Zustand. Der maximale Schaltstrom der Relaiskontakte beträgt 5 A bei ohmscher Last. Daher können bis zu 5 A an einen Ausgang angeschlossen werden. Die maximale Schaltspannung beträgt 220 VDC oder 250 VAC.
LED Anzeige
Das Modul verfügt über zwei grüne LEDs an der RJ45-Buchse: Linke LED (Betriebsanzeige): Diese LED leuchtet, wenn das Modul mit Strom versorgt wird. Dies ist ein allgemeiner Hinweis darauf, dass das Modul die für den Betrieb erforderliche Spannung erhält. Rechte LED (Modbus-Kommunikationsanzeige): Diese LED leuchtet, wenn eine Modbus-Verbindung zwischen dem Modul und einem anderen Gerät im Netzwerk hergestellt wurde. Dies zeigt an, dass das Modul aktiv Modbus-Nachrichten sendet oder empfängt, wodurch der Datenaustausch und die Kommunikation mit anderen Geräten erleichtert wird.
Anschluss
Der Anschluss des Geräts ist sehr einfach. Crimpen Sie einfach den RJ45-Stecker auf das Kabel zum Anschluss an den Modbus RTU und stecken Sie ihn in die Buchse. Dies ist sehr einfach und es werden keine speziellen Werkzeuge benötigt!
Montage auf DIN-Schiene
Dieses Modul wird auf einer DIN-Schiene montiert. Auf DIN-Schienen montierte Elektronik gibt es schon seit langem und wird in verschiedenen Branchen immer beliebter. Die Installation ist sehr einfach - Sie montieren das Gerät einfach auf der Schiene und verriegeln es mit der Klemme an der Unterseite des Geräts. Das Gehäuse entspricht der Schutzart IP30 und ist somit vor Schmutz und Staub geschützt. Um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten, wird das Gehäuse intern aus einer hochwertigen PVC-ABS-Kunststoffmischung hergestellt, die die Härte und Hitzebeständigkeit von PVC mit der Flexibilität eines flexiblen Designs kombiniert.
