Datenblatt

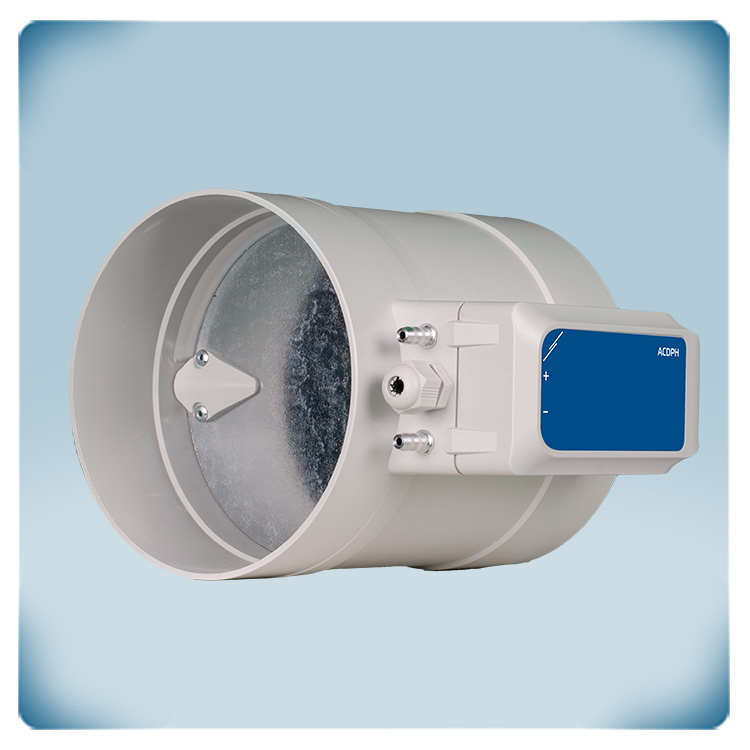

runder motorisierter Volumenstromregler mit Druckregelung | 125 mm
Produktbeschreibung
Der CAV (Circular Constant Air Volume) Regler ist ein Gerät, das in HVAC-Systemen verwendet wird, um den Luftstrom in einem kreisförmigen Kanal zu regulieren und gleichzeitig ein konstantes Luftvolumen aufrechtzuerhalten. Der CAV-Regler erfüllt seine Funktion durch die Einstellung der Klappenposition innerhalb des kreisförmigen Kanals. Im Vergleich zu mechanischen CAV-Reglern verwendet dieser motorisierte Regler einen Motor, um die Position des Klappenblatts automatisch anzupassen. Dadurch ist es präziser und kann ferngesteuert werden. Die motorisierte Klappe verfügt außerdem über einen eingebauten Differenzdruckregler, um den Motor zu steuern und den Differenzdruck konstant auf dem gewünschten Sollwert zu halten.
Dieser CAV-Regler ist mit Standard-Luftkanälen mit 125 mm Durchmesser kompatibel und wird mit einer 24 VDC Versorgungsspannung (PoM) betrieben. Es ist in der Lage, Luftströme mit Geschwindigkeiten von 0 bis 10 m/s zu regulieren. Der Sollwert, die minimale und maximale Klappenblattposition sowie alle anderen Einstellungen können über die Modbus RTU Kommunikation angepasst werden.
Um das Austreten von Luft zu verhindern, müssen Klappenblatt und Gehäuse luftdicht sein. Luftdichtheit ist ein entscheidendes Merkmal kreisförmiger CAV Regler, da sie den Komfort erhöhen, den Geräuschpegel senken und die Effizienz der Geräte verbessern kann. Dieses Klappenblatt bietet Luftdichtheit der Klasse 4 und die Luftdichtheit des Gehäuses wird gemäß EN 1751 in Klasse D eingestuft.
Kreisförmige CAV Regler werden in einer Vielzahl von Anwendungen eingesetzt, beispielsweise in Krankenhäusern, Labors und Reinräumen. Sie sind ein wertvolles Werkzeug, um verschiedene Bereiche eines Gebäudes mit unterschiedlichem Luftstrom zu versorgen.
Zusätzliche Spezifikationen und Beschreibung
Garantiert konstante Luftmengenzufuhr
Dieser runde motorisierte Volumenstromregler hat einen integrierten Druckregler. Die Klappenstellung wird automatisch geregelt, um den Differenzdruck (Luftvolumenstrom oder Luftgeschwindigkeit) konstant auf dem gewünschten Sollwert zu halten. Bei stark schwankendem Frischluftbedarf in den verschiedenen Räumen eines Gebäudes kann dieses Regelventil eine konstante Luftzufuhr in einem bestimmten Raum gewährleisten. Man spricht hier auch von einem konstanten Volumenstromregler. Der Sollwert kann über Modbus-RTU Kommunikation oder über die Cloud-Plattform SenteraWeb eingestellt werden.
Minimaler Luftwiderstand führt zu Energieeinsparungen
Dieser runde Volumenstromregler kann in Kombination mit Standard runden Luftkanälen mit einem Durchmesser von 125 mm verwendet werden. Die runden Luftkanälen können in die Klappe eingesetzt werden. Um die Luftdichtheit des Systems zu gewährleisten, muss der Übergang zwischen Rohr und Klappe mit Aluminiumband abgedichtet werden. Die Klappe verursacht keinen zusätzlichen Luftwiderstand, da die Luftkanäle in die Klappe geschoben werden können. Dies erhöht die Effizienz des gesamten Systems. Widerstände und Druckverluste werden auf ein absolutes Minimum reduziert. Infolgedessen ist der Energieverbrauch der Ventilatoren deutlich geringer.
Reduzierte Installationszeit
Die Modbus RTU Kommunikation und die 24 VDC Versorgungsspannung können über ein einziges UTP-Kabel angeschlossen werden - wir nennen es Power over Modbus oder PoM. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung der Sentera 24 VDC-Netzteile mit RJ45-Anschluss. Diese Stromversorgungen bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 VDC erhöht die Sicherheit und Zuverlässigkeit Ihrer Anlage. Dieser VAV-Regler kann auch über die Klemmleiste angeschlossen werden. Achten Sie darauf, dass Sie die Versorgungsspannung nicht gleichzeitig über die Klemmenleiste und über die RJ45-Buchse anschließen!
Einfach zu bedienen
Der gewünschte Differenzdruck-Sollwert und alle anderen Einstellungen können über Modbus RTU-Kommunikation eingestellt werden. Nachdem der gewünschte Sollwert in das Modbus Holding Register 25 geschrieben wurde, passt der CAV-Regler die Klappenstellung automatisch an und hält den Differenzdruck konstant. Eine Übersicht über die komplette Modbus Register Map (alle einstellbaren Einstellungen) kann oben auf dieser Seite heruntergeladen werden.
Cloud-Anbindung für Fernsteuerung
Der ACDPH konstanter Volumenstromregler kann eigenständig arbeiten, er kann in ein Modbus RTU Netzwerk integriert oder mit SenteraWeb - dem Online-HVAC-Portal - verbunden werden. Wenn er mit SenteraWeb verbunden ist, ist es möglich, den konstanten Volumenstromregler aus der Ferne zu steuern und zu überwachen. SenteraWeb verfügt über einen Tag-Woche Scheduler, um verschiedene Regime während bestimmter Zeitpunkte in der Woche zu definieren. Wenn der Differenzdruck ausserhalb des Bereichs liegt, können Alarme und Benachrichtigungen an verschiedene Benutzer gesendet werden.
Eingebauter Stellantrieb mit konstantem Volumenstromregler

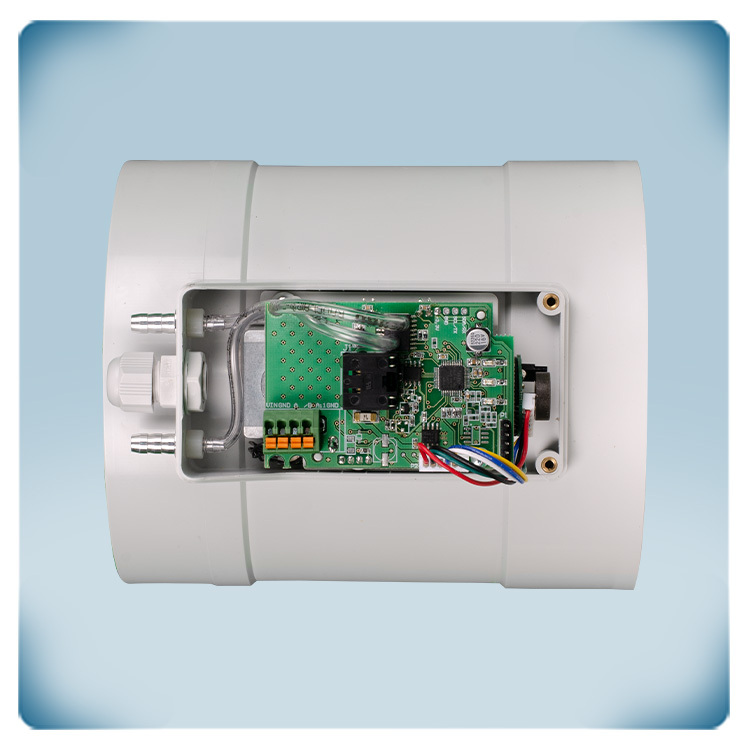

Der Dämpfer ist aus hochwertigem r-ABS-Kunststoff gefertigt. Dieses Material ist besonders hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Das Klappenblatt aus Metall ist gegen Korrosion geschützt. Der Antrieb und der CAV-Regler sind nahtlos in die Klappe integriert. Dadurch werden mechanische Reibungen minimiert und alle mechanischen Komponenten können optimal aufeinander abgestimmt werden.
Dieser runde motorisierte Volumenstromregler hat einen integrierten Druckregler. Die Klappenstellung wird automatisch geregelt, um den Differenzdruck (Luftvolumenstrom oder Luftgeschwindigkeit) konstant auf dem gewünschten Sollwert zu halten. Bei stark schwankendem Frischluftbedarf in den verschiedenen Räumen eines Gebäudes kann dieses Regelventil eine konstante Luftzufuhr in einem bestimmten Raum gewährleisten. Man spricht hier auch von einem konstanten Volumenstromregler. Der Sollwert kann über Modbus-RTU Kommunikation oder über die Cloud-Plattform SenteraWeb eingestellt werden.
Minimaler Luftwiderstand führt zu Energieeinsparungen
Dieser runde Volumenstromregler kann in Kombination mit Standard runden Luftkanälen mit einem Durchmesser von 125 mm verwendet werden. Die runden Luftkanälen können in die Klappe eingesetzt werden. Um die Luftdichtheit des Systems zu gewährleisten, muss der Übergang zwischen Rohr und Klappe mit Aluminiumband abgedichtet werden. Die Klappe verursacht keinen zusätzlichen Luftwiderstand, da die Luftkanäle in die Klappe geschoben werden können. Dies erhöht die Effizienz des gesamten Systems. Widerstände und Druckverluste werden auf ein absolutes Minimum reduziert. Infolgedessen ist der Energieverbrauch der Ventilatoren deutlich geringer.
Reduzierte Installationszeit
Die Modbus RTU Kommunikation und die 24 VDC Versorgungsspannung können über ein einziges UTP-Kabel angeschlossen werden - wir nennen es Power over Modbus oder PoM. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung der Sentera 24 VDC-Netzteile mit RJ45-Anschluss. Diese Stromversorgungen bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 VDC erhöht die Sicherheit und Zuverlässigkeit Ihrer Anlage. Dieser VAV-Regler kann auch über die Klemmleiste angeschlossen werden. Achten Sie darauf, dass Sie die Versorgungsspannung nicht gleichzeitig über die Klemmenleiste und über die RJ45-Buchse anschließen!
Einfach zu bedienen
Der gewünschte Differenzdruck-Sollwert und alle anderen Einstellungen können über Modbus RTU-Kommunikation eingestellt werden. Nachdem der gewünschte Sollwert in das Modbus Holding Register 25 geschrieben wurde, passt der CAV-Regler die Klappenstellung automatisch an und hält den Differenzdruck konstant. Eine Übersicht über die komplette Modbus Register Map (alle einstellbaren Einstellungen) kann oben auf dieser Seite heruntergeladen werden.
Cloud-Anbindung für Fernsteuerung
Der ACDPH konstanter Volumenstromregler kann eigenständig arbeiten, er kann in ein Modbus RTU Netzwerk integriert oder mit SenteraWeb - dem Online-HVAC-Portal - verbunden werden. Wenn er mit SenteraWeb verbunden ist, ist es möglich, den konstanten Volumenstromregler aus der Ferne zu steuern und zu überwachen. SenteraWeb verfügt über einen Tag-Woche Scheduler, um verschiedene Regime während bestimmter Zeitpunkte in der Woche zu definieren. Wenn der Differenzdruck ausserhalb des Bereichs liegt, können Alarme und Benachrichtigungen an verschiedene Benutzer gesendet werden.
Eingebauter Stellantrieb mit konstantem Volumenstromregler
Der Dämpfer ist aus hochwertigem r-ABS-Kunststoff gefertigt. Dieses Material ist besonders hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Das Klappenblatt aus Metall ist gegen Korrosion geschützt. Der Antrieb und der CAV-Regler sind nahtlos in die Klappe integriert. Dadurch werden mechanische Reibungen minimiert und alle mechanischen Komponenten können optimal aufeinander abgestimmt werden.
