Modbus zu USB Konverter mit USB-A Kabel
Produktbeschreibung

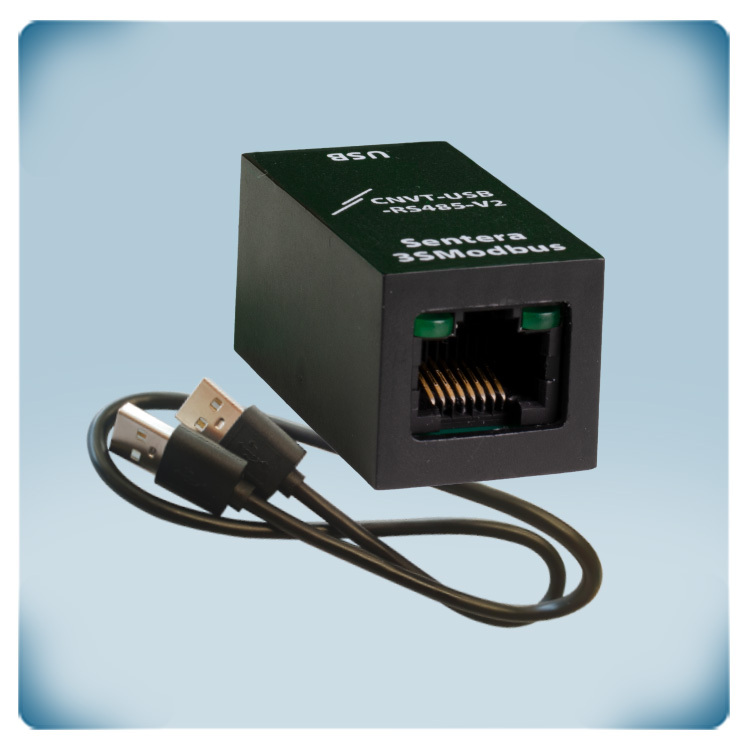

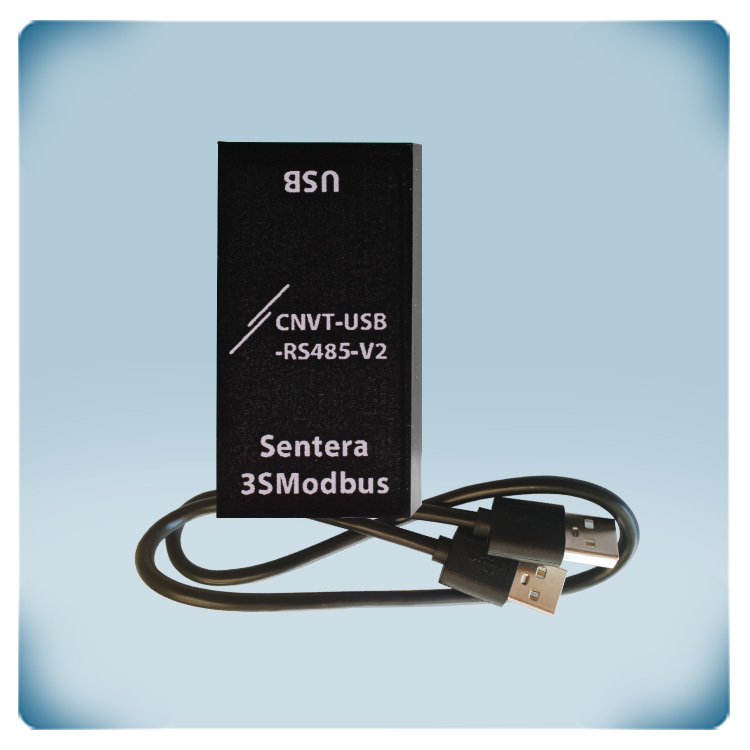

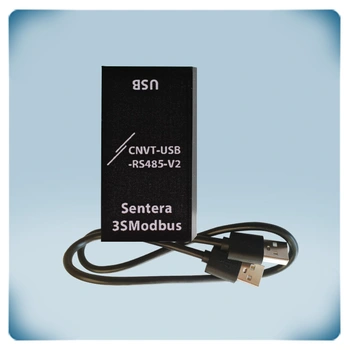

Das Gerät ist ein selbstversorgter Adapter von USB auf Modbus RTU (RS485). Die seriellen Modbus RTU Informationen werden automatisch in serielle Informationen auf einem virtuellen USB-COM-Port konvertiert. Über ein USB-A Kabel kann der Konverter mit dem USB Anschluss Ihres Komputers verbunden werden. Dieser Kabel wird in diesem Set Standard mitgeliefert. Über ein UTP Kabel kann der Konverter mit einem Sentera Sensor verbunden werden. Wir empfehlen, diesen Konverter in Kombination mit der 3S Modbus Konfigurationssoftware von Sentera zu verwenden. Mit diesem Konverter können Sentera Produkte einfach überwacht und konfiguriert werden.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Wie anschliessen?

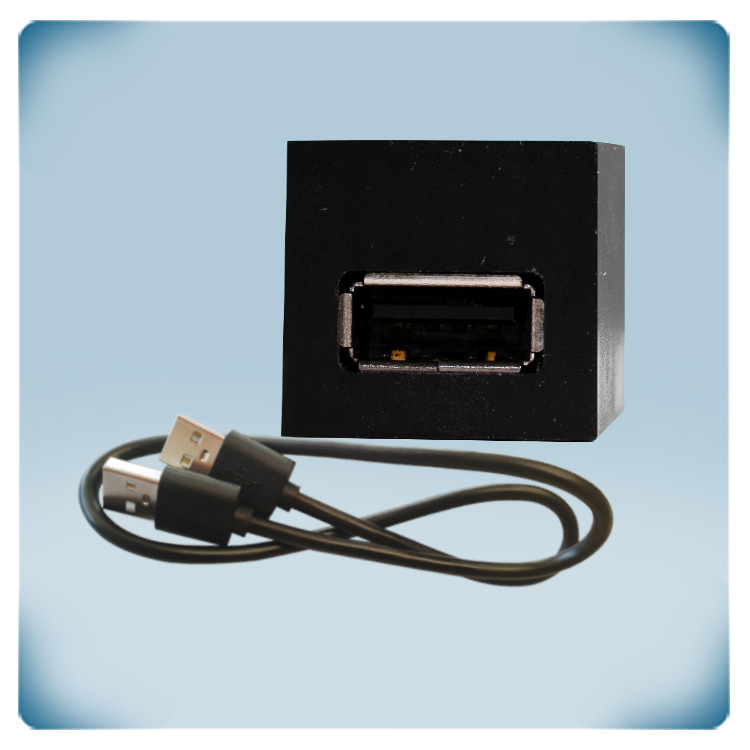

Schließen Sie den Konverter mit dem mitgelieferten USB Typ A Kabel an den USB-Anschluss des Computers an. Dadurch werden keine zusätzlichen Adapter oder Konverter benötigt.

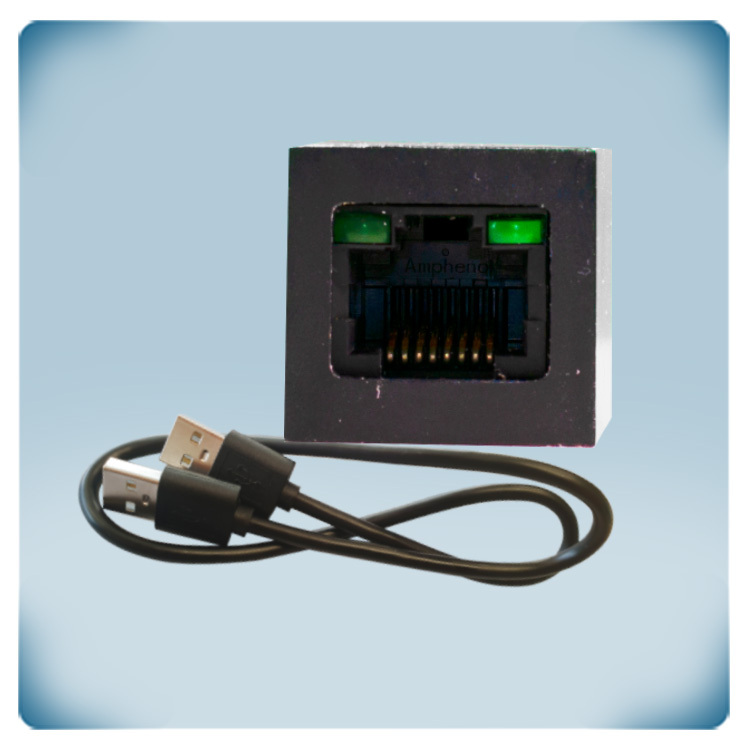

Verwenden Sie die RJ45-Buchse am Konverter, um die Modbus-RTU-Kommunikation zwischen dem Modbus-RTU Gerät und Ihrem Computer über ein Ethernet-Kabel herzustellen. Sie können auch Ihr eigenes Kabel mit RJ45-Steckern auf beiden Seiten crimpen.
Über das Modbus RTU-Protokoll
Modbus RTU ist ein weit verbreitetes Kommunikationsprotokoll im Bereich der industriellen Automatisierungssysteme. Es handelt sich um ein serielles Kommunikationsprotokoll, das den Datenaustausch zwischen einem Master-Gerät (z. B. einem Computer oder einer speicherprogrammierbaren Steuerung) und mehreren Slave-Geräten (z. B. Sensoren, Aktoren oder anderen Geräten) über einen seriellen Bus ermöglicht. Dieses Protokoll wird häufig in industriellen Steuerungssystemen, in der Gebäudeautomatisierung, im Energiemanagement und bei der Prozessüberwachung eingesetzt. Einer seiner Hauptvorteile ist die Fähigkeit, eine zuverlässige und unkomplizierte Kommunikation zwischen Geräten verschiedener Hersteller herzustellen, was es zu einer bevorzugten Wahl im Bereich der industriellen Automatisierung macht.
Im Zusammenhang mit Gebäudeautomationssystemen spielt Modbus RTU eine entscheidende Rolle bei der Einstellung und Überwachung von HLK-Systemen. Durch den Einsatz dieses Protokolls wird die zentrale Steuerung und Überwachung verschiedener Gebäudefunktionen möglich.
Modbus RTU ermöglicht die nahtlose Kommunikation zwischen speicherprogrammierbaren Steuerungen (PLCs), Mensch-Maschine-Schnittstellen (HMIs), Sensoren, Aktoren und anderen Geräten. Es erleichtert die Echtzeitüberwachung, die Steuerung und den Datenaustausch innerhalb von Fertigungsanlagen, Prozesssteuerungssystemen und Fabrikautomatisierungseinrichtungen.
Sentera verwendet speziell Modbus RTU für die serielle Kommunikation über RS-485-Schnittstellen. Die verwendete Architektur ist die eines Master-Slave-Systems, bei dem das Master-Gerät die Kommunikation initiiert und die Slave-Geräte auf die vom Master gestellten Anforderungen antworten.
Plug & Play
![Konverter Modbus](/de/dateien/artikel/bild/beschreibung/cnvt-usb-rs485-set/konverter-anschluss-komputer-modbus.jpg)
Der Konverter benötigt keine Treiber. Sie schließen ihn einfach an den PC an und die Modbus-Register Ihres Geräts sind von Ihrem Computer aus zugänglich, sobald die erforderliche Software installiert ist.
Sentera 3SModbus-Software
Der Konverter ist für die Verwendung mit der Sentera 3SModbus-Software vorgesehen, die Teil der 3SMCenter-Suite ist. Diese Software bietet eine intuitive Schnittstelle für die Überwachung und Konfiguration von Sentera-Produkten, die Modbus RTU-Kommunikation verwenden.
Das CNVT-USB-RS485-SET konvertiert automatisch die seriellen Modbus-RTU Informationen in serielle Informationen an einem virtuellen USB-COM-Port. Dadurch kann der Computer mit den angeschlossenen Modbus RTU Geräten so interagieren, als ob sie über einen herkömmlichen seriellen COM-Port angeschlossen wären. Sobald der Konverter angeschlossen ist und vom Computer erkannt wird, sollte er als virtueller COM-Port erscheinen, der von der Sentera 3SModbus-Software ausgewählt und verwendet werden kann.
Verwenden Sie die Sentera 3SModbus Software, um die über den Konverter angeschlossenen Modbus-RTU Geräte zu konfigurieren und zu überwachen. Obwohl die Produkte von Sentera, die über Modbus-RTU Kommunikation verfügen, auf der Grundlage ihrer Werkseinstellungen autonom verwendet werden können, raten wir, sie über das 3SMCenter zu bedienen, um alle von den Geräten angebotenen Optionen zu nutzen. Nur so haben Sie Zugang zu den zahlreichen Funktionen, die unsere Produkte bieten: Überwachen, Einstellen, nahtlose Integration in die Gebäudeleittechnik und sogar Firmware-Updates. Und das Beste: Sie können die Software kostenlos herunterladen!
Sobald Sie sich in das 3SModbus-Modul eingeloggt und ein angeschlossenes Gerät ausgewählt haben, wird die Überwachungsfunktion über Modbus Input Register implementiert, während die Einstellungen über die Modbus Holding Register vorgenommen werden.
Mehr Informationen über 3SModbus finden Sie hier

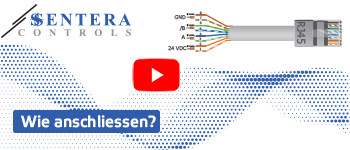

Mehr Information wie Sie einen RJ45-Stecker crimpen finden Sie unten
![Wie ein RJ45 Kabel crimpen](/de/dateien/artikel/bild/beschreibung/cnvt-usb-rs485-set/rj45-kabel-anschliessen.png)
