Luftströmungsgeschwindigkeit - Pitotrohr Anschluss-Set - L 250 mm

Artikelcode PSET-PTL-200
GTIN 0.540.100.301.077.8
Intrastat nummer 39.17.23.90
Kategorie Zubehör für Differenzdrucktransmitter und -regler
Aktueller Bestand 29 Stück
Werksvorlaufzeit 3 Woche(n)

Produktbeschreibung

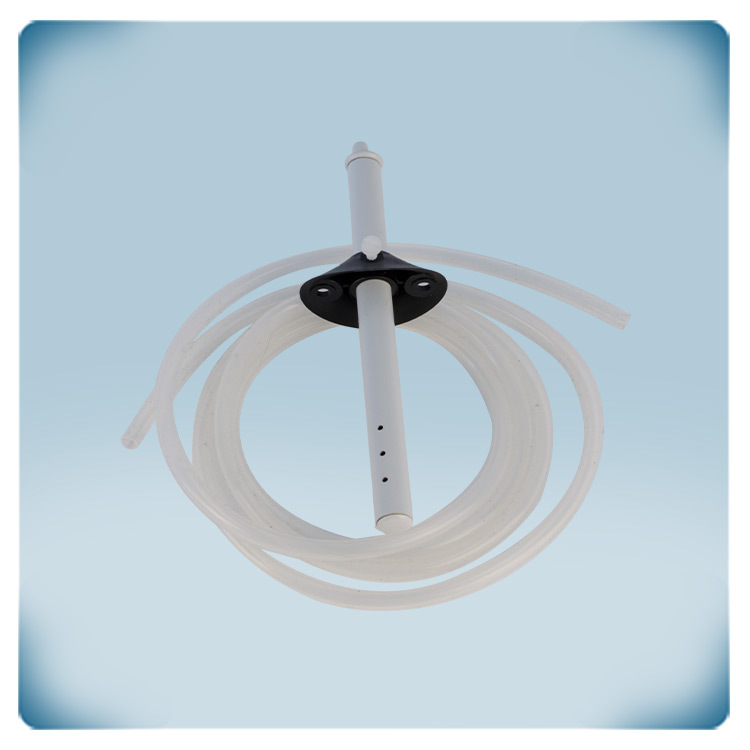

Dieses Staurohr-Verbindungsset enthält eine Kunststoffsonde (L 250 mm, T 12,5 mm) und 2 flexible, transparente PVC-Schläuche mit einer Länge von 2 m und einem maximalen Arbeitsdruck von 10.000 Pa. Dieses Set misst oder regelt die Luftgeschwindigkeit (m/s). Wenn der Kanalquerschnitt (cm²) bekannt ist, kann auch der Volumenstrom (m³/h) gemessen oder geregelt werden. Prüfen Sie, ob Ihr Differenzdrucktransmitter oder Regler diese Funktionalität unterstützt!

Zusätzliche Spezifikationen und Beschreibung


Messen Luftgeschwindigkeit in m/s
Mit diesem Set wird ein Differenzdrucksensor an Luftkanäle angeschlossen. Er kann zur Messung oder Regelung der Luftgeschwindigkeit [m/s] verwendet werden. Das Staurohr arbeitet nach dem Bernoulli-Gesetz. Wenn die Fläche des Kanalquerschnitts bekannt ist, kann sie auch zur Messung oder Regelung des Luftstroms [m³/h.] verwendet werden.

Umrechnen zu Luftvolumen (m³/h)
In den Modbus-Registern Ihres Differenzdrucksensors können Sie den Kanalquerschnitt (in cm2) eingeben. Damit erscheint in den Inputregistern nicht nur die gemessene Luftgeschwindigkeit in m/s, sondern auch der Volumenstrom in m3/h. Und bei einem Regler können Sie dann mit beiden Werten Ihre gewünschte Geschwindigkeit bzw. Luftmenge je nach Bedarf einstellen.

Kompatibel mit den Drucksensoren HPS, DPS, HPD und DPD sowie mit den Druckreglern HPSP, HPSA und DPSP und DPSA.

Hochwertiger Kunststoff
Die Staurohrsonde ist aus grauem, hochwertigem r-ABS-Kunststoff gefertigt. Dieses Material ist hitzebeständig und sehr robust. Die Länge beträgt 250 mm und der Durchmesser beträgt 12,5 mm. Dieses Pitotrohr kann für Rohrdurchmesser von 150 - 500 mm verwendet werden. Die Schläuche sind aus transparentem PVC gefertigt. Sie haben einen Durchmesser von 7 mm und eine Länge von 2 m. Der maximale Betriebsdruck beträgt 10.000 Pa und die maximale Betriebstemperatur 60 °C.

Set mit Pitotrohr und Druckschlauch
Der mitgelieferte Schlauch besteht aus transparentem PVC. Er hat einen Durchmesser von 7 mm und eine Länge von 2 m. Beachten Sie, dass der Schlauch für eine Pitotrohr-Messung in 2 sein muss. Hinweise dazu finden Sie in der Montage- und Bedienungsanleitung des Differenzdrucksensors oder -reglers.

Anmerkungen, Rezensionen und Bewertungen

19.02.2024
Vieni metalinius gamina, bet šie plastikiniai nieko neprastesni, bet kainos klausimu patrauklesni.
08.12.2023
Estoy interesada en este producto. ¿Cuál es diámetro de los contuctos en que se puede instalar?
Angel Hristov Kolev
08.12.2023
Buenas tardes Beatriz! Gracias por tu pregunta. Este Tubo de Pitot se puede usar para conductos con diámetro de 100 a 300 mm.
