Potentiometer | Modbus RTU | potentialfreier Kontakt | AUS-Stellung
Produktbeschreibung

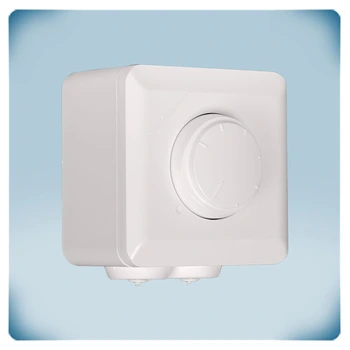

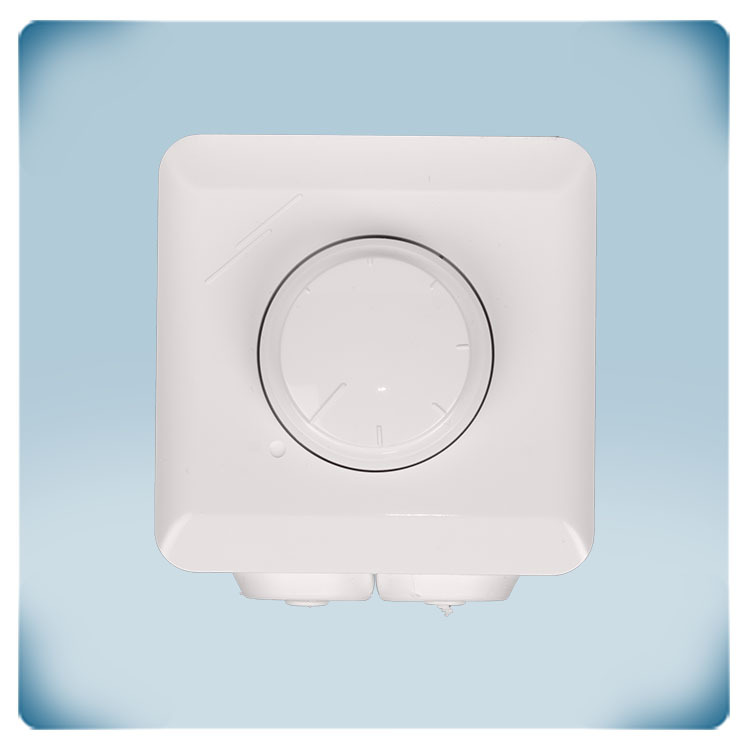

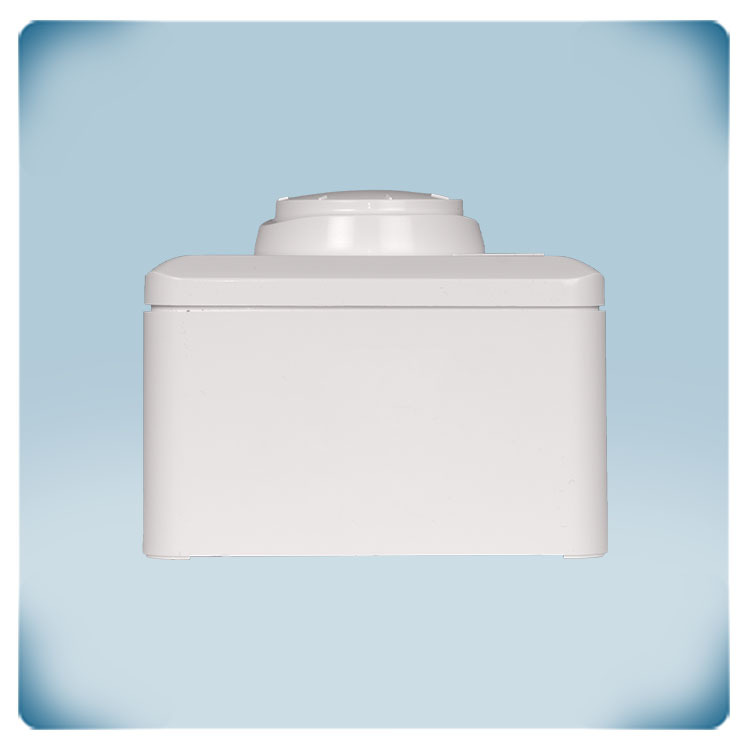

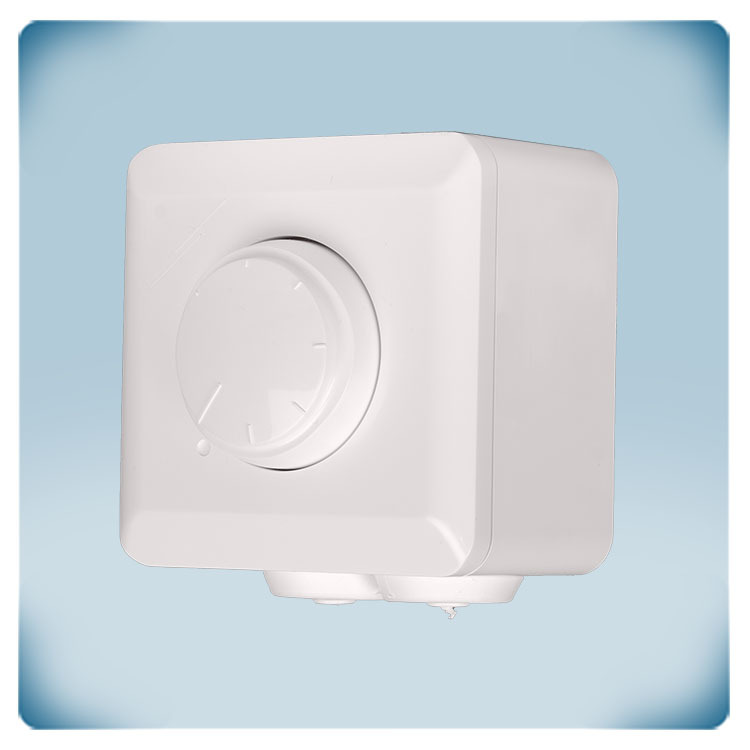

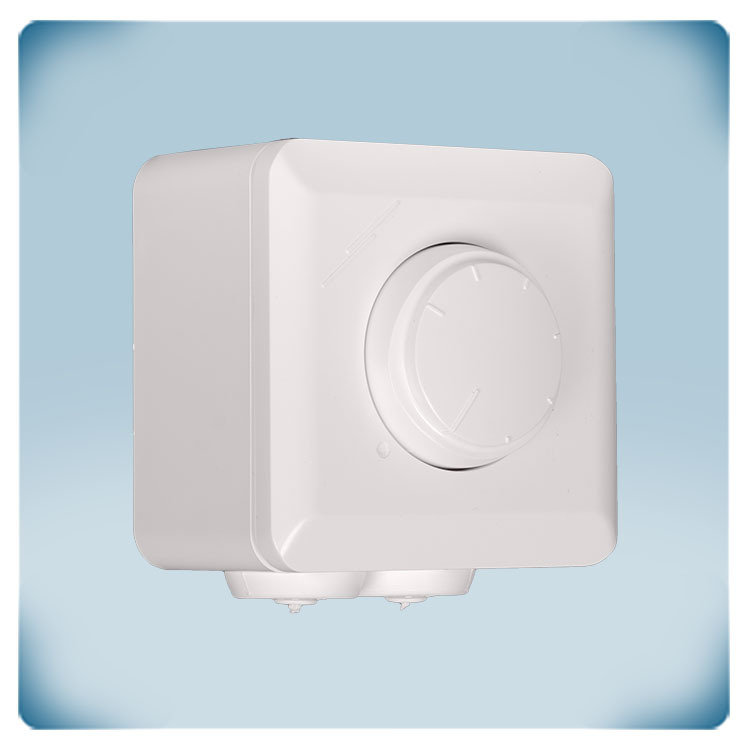

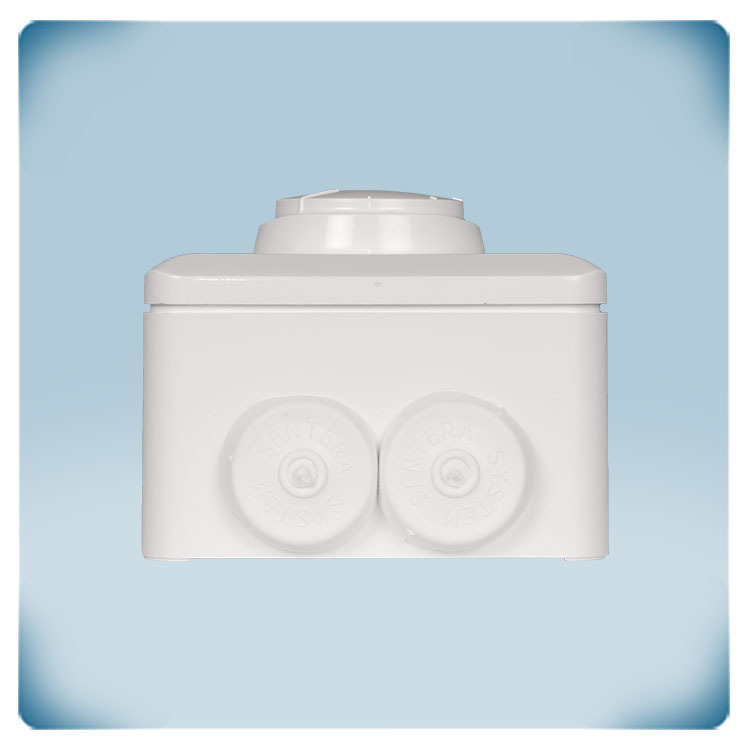

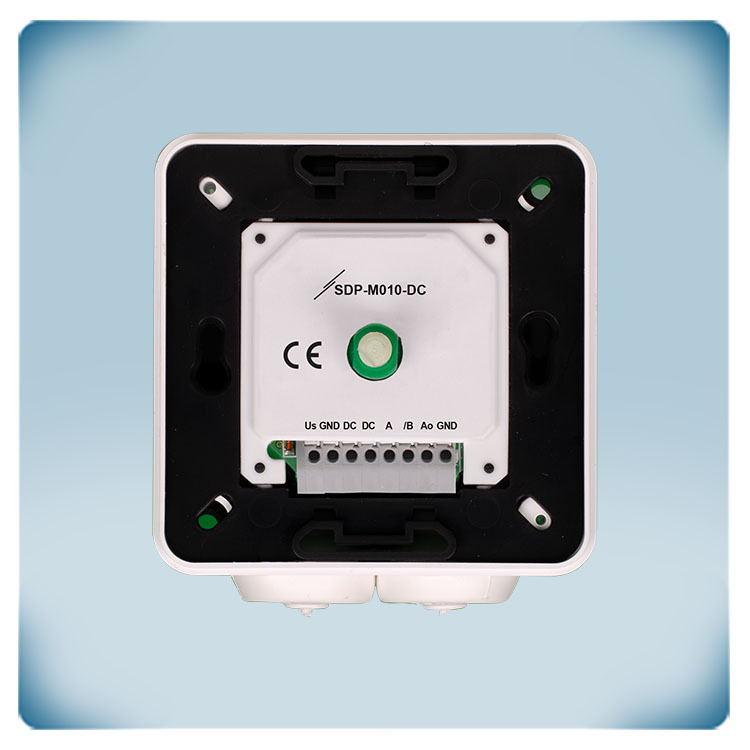

Das Potentiometer regelt die Drehzahl von Ventilatoren. Die minimale und maximale Drehzahl können über Modbus eingestellt werden. Das stufenlose Ausgangssignal kann über den Drehknopf eingestellt werden. Das EC-Drehzahlsteller braucht eine Versorgungsspannung von 24 VDC. Es verfügt über einen potentialfreien Kontakt für ferngesteuerte EIN/AUS Schaltung von zum Beispiel ein Lüfter. Das Gerät ist geeignet für Unterputzmontage oder Aufputzmontage.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Typische Anwendungen
Der analoge Ausgang des Potentiometers wird normalerweise als Steuersignal verwendet. Typischerweise wird ein Potentiometer verwendet, um die Drehzahl eines EC-Ventilators ferngesteuert einzustellen oder um die gewünschte Motordrehzahl an einen Frequenzumrichter oder einen Drehzahlregler für AC Ventilatoren zu senden. Das Potentiometer kann z. B. im Wohnzimmer installiert werden, während sich der Drehzahlregler in einem Technikraum oder Schaltschrank befindet.
Ausgangstyp
Es können verschiedene Ausgangstypen gewählt werden: 0-10 Volt / 0-20 mA / 0-100 % PWM. Der Ausgangstyp kann im Modbus Holding Register 11 eingestellt werden.
Auch die minimalen und maximalen Ausgangswerte können über die Modbus-Register eingestellt werden.
Ausgang überschreiben
Wenn die Ausgangsüberschreibungsfunktion (Output override function) aktiviert ist, kann der angeforderte Ausgangswert über Modbus RTU-Kommunikation gesendet werden. Damit ist es möglich, den Drehknopf zu überschreiben und den analogen Ausgangswert des Potentiometers über Modbus RTU-Kommunikation fernzusteuern.
Art der Ausgangsregelung
![Drehzahl einstellen Modbus](/de/dateien/artikel/bild/beschreibung/sdp-m010-dc/potentiometer-modbus-kommunikation.jpg)
Standardmäßig geht der analoge Ausgang von niedrig bis hoch (z.B. 0 bis 10 Volt). Es ist möglich, den Vorgang umzukehren. In diesem Fall geht der Ausgangswert von hoch zu niedrig (z. B. 10 zu 0 Volt). Die Art der Ausgangsregelung kann in Modbus Holding Register 17 ausgewählt werden.
Potenzialfreie Kontaktausgang
Der potenzialfreie Kontaktausgang kann zur Steuerung eines externen Geräts verwendet werden (z. B. Start-Stopp-Befehl für Drehzahlregler). Wenn sich der Drehknopf in der Position OFF (gegen den Uhrzeigersinn) befindet, ist der Kontaktausgang offen. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, wird der Kontakt geschlossen.
OFF(AUS)-Stellung
Dieses Potentiometer hat eine OFF (AUS)Stellung. In der OFF-Stellung ist der potentialfreier Kontaktausgang offen und der Analogausgangswert ist auf seinem Minimalwert.
