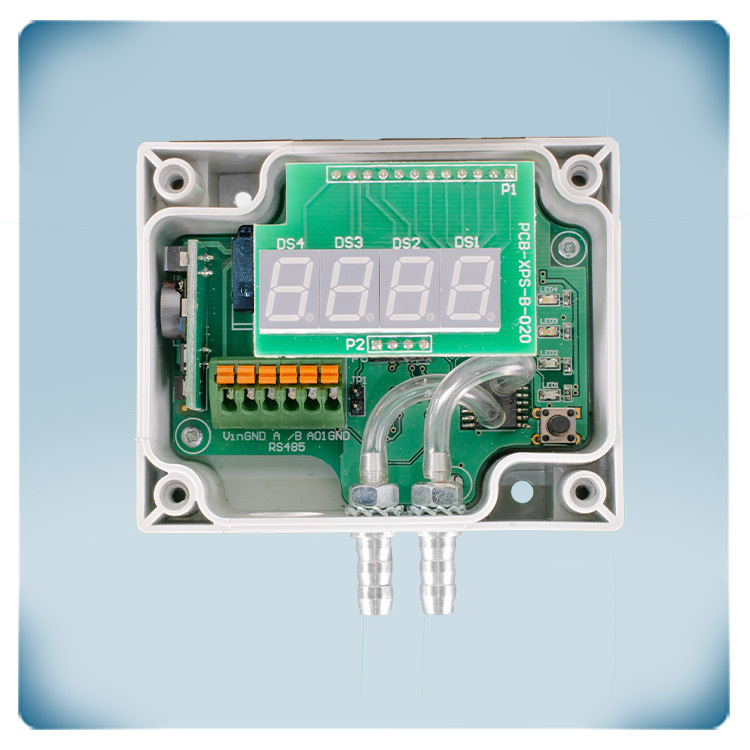

.webp "Leiterplatte Differrenzdruckregler | -125 Pa 125 Pa | Modbus | Display")
CE Komformität Erklärung
PI-Differenzdruckregler mit Display | -125 bis +125 Pa | PoM
Produktbeschreibung
Der DPSP ist ein PI-Differenzdruckregler mit Display für Ventilatoren. Er regelt Differenzdruck(Pa), Volumenstrom (m³ / h) oder Luftgeschwindigkeit (m / s) in HLK-Anwendungen. Die Versorgungsspannung beträgt 24 VDC PoM - Modbus-RTU-Kommunikation und die Versorgungsspannung werden über die RJ45-Buchse angeschlossen. Der Arbeitsbereich ist -125 Pa bis 125 Pa. Mit dem PI-Regelalgorithmus können EC Ventilatoren, Frequenzumrichter oder Drehzahlregler für Wechselstromventilatoren gesteuert werden. Sollwert, Druckbereich und alle anderen Einstellungen können über Modbus RTU angepasst werden. Die vier LED-Anzeigen geben einen visuellen Hinweis auf den Status vom Regler und die angesteuerten Werte. Eine typische Anwendung ist die Gewährleistung eines konstanten Volumenstroms an Frischluft, unabhängig vom Bedarf. Das Gerät hat ein IP65 Gehäuse.
Zusätzliche Spezifikationen und Beschreibung
Was kann mit diesem Sensor geregelt werden?
Der Differenzdrucksensor ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,regelt.
Er kenn eingesetzt werden für die Regelung von Luftströmungen in der Klimatechnik
Dieser Differenzdruckregler steuert EC Ventilatoren oder Drehzahlregler für Wechselstromventilatoren. Er hält den Differenzdruck [Pa] konstant auf dem Sollwert.
Was mit Luftvolumenstrom oder Luftgeschwindigkeit?
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.
Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckregelung verwendet werden. Zur Regelung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.
Wie funktioniert dieser Differenzdruckregler?
Der Differenzdrucksensor hat keinen analogen Ausgang. Alle Messwerte werden über Modbus übertragen.
Der Bereich ist -125 bis 125 Pa.
Welche Versorgungsspannung brauche ich?
Das Gerät verfügt über einen 'Power over Modbus'- oder PoM-Anschluss. Das bedeutet, dass die Modbus-RTU-Kommunikation und die 24-VDC-Stromversorgung über einen RJ45-Stecker angeschlossen werden können.
Alle Messwerte sind über Modbus RTU Kommunikation verfügbar. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC-Netzteils mit RJ45-Anschluss. Diese Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Das Gerät verfügt über einen 'Power over Modbus'- oder PoM-Anschluss. Das bedeutet, dass die Modbus-RTU-Kommunikation und die 24-VDC-Stromversorgung über einen RJ45-Stecker angeschlossen werden können.
Alle Messwerte sind über Modbus RTU Kommunikation verfügbar. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC-Netzteils mit RJ45-Anschluss. Diese Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Display mit LED-Anzeige
Das LED-Display zeigt den gemessenen Druck, Volumenstrom oder die Luftgeschwindigkeit an. Der Sensor bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus-RTU-Kommunikation aktiviert sind.
Das LED-Display zeigt den gemessenen Druck, Volumenstrom oder die Luftgeschwindigkeit an. Der Sensor bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus-RTU-Kommunikation aktiviert sind.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stoßeinwirkungen. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Druckregler kann an der Wand montiert werden.
Aufrechterhaltung von Überdruck in Treppenhäusern
Eine typische Anwendung für Differenzdruckregler mit dieser Baureihe ist die Aufrechterhaltung eines Unter- oder Überdrucks in Treppenhäusern oder Reinräumen.
Indem z.B. ein konstanter Überdruck im Treppenhaus erzeugt wird, bleibt es im Brandfall rauchfrei.

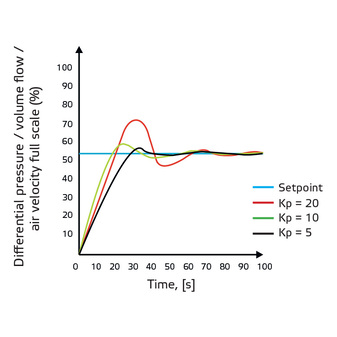

Was bedeutet eine PI Regelung?
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
