Контролер дестратифікації | два виходи по 3 А
Опис рішення

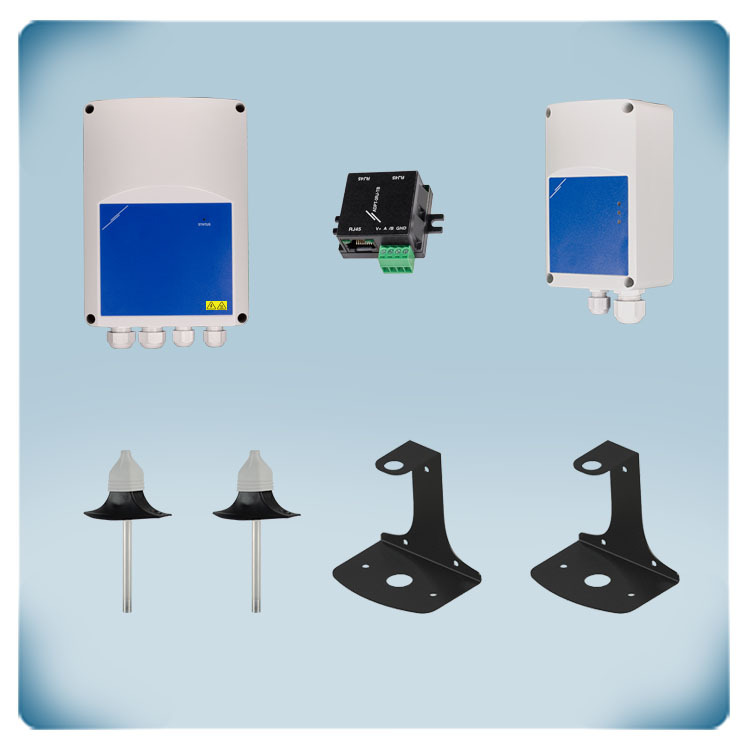

Температури на рівні стелі та підлоги вимірюються двома датчиками температури із зондами з нержавіючої сталі 85 мм. Чим більша різниця між обома температурами, тим вище швидкість АС вентилятора. Загальна максимальна швидкість на вихід становить 3 А. Доступні два регульованих виходи. Для цього контролера дестратифікації потрібен окремий інтернет-шлюз для підключення інсталяції до SenteraWeb і для завантаження прошивки.
Додаткові характеристики та опис
Дестратифікація для рівномірного розподілу тепла
Тепле повітря піднімається вгору. У приміщеннях з високими стелями повітря накопичується шарами з різною температурою. Коли тепле повітря затримується трохи під стелею, а холодне — переважно внизу кімнати, це створює незручне відчуття. Це також призводить до високих витрат на опалення, особливо в будинках з меншою теплоізоляцією.
Дестратифікація - це процес змішування цих шарів повітря з різною температурою. Під стелею накопичується тепле повітря. Ближче до підлоги знаходяться більш холодні шари повітря. Це викликає дискомфорт у мешканців, а крім того, через дах втрачається багато тепла. Вентилятори дестратифікації або стельові вентилятори можуть вирішити це шляхом змішування шарів повітря з різною температурою. За рахунок змішування повітря вирівнюється температура під стелею і на рівні підлоги. Це створює відчуття комфорту та потребує менше нагрівання. Окрім значної економії електроенергії, створюється кращий клімат повітря в приміщенні. Швидкість стельового вентилятора регулюється залежно від різниці температур стелі та підлоги. Чим вище різниця між обома температурами, тим вище швидкість вентилятора. Різницю температур між двома точками вимірювання, мінімальну та максимальну швидкість вентилятора та всі інші налаштування можна регулювати за допомогою holding регістрів Modbus. Як правило, це рішення застосовується у великих приміщеннях, таких як склади або виробничі цехи.
Хмарна платформа SenteraWeb ОВіК
Вбудований інтернет-шлюз може підключати контролер до SenteraWeb через локальну мережу Wi-Fi. SenteraWeb — це хмарна платформа ОВіК, яка пропонує віддалене управління через стандартний веб-браузер. Підключені пристрої можуть надсилати повідомлення тривоги, коли виміряні температури виходять за межі діапазону або коли виникають помилки. Температуру на рівні підлоги та стелі можна реєструвати та візуалізувати на діаграмі. Зареєстровані дані можна експортувати. Доступ до підключених пристроїв можуть мати декілька користувачів. Вони можуть лише бачити значення, тоді коли конфігуратори можуть бачити та коригувати значення Holding регістрів Modbus. За допомогою планування на короткий та довгий термін можна створювати різні режими вентиляції.
Безступінчасте управління стельовими вентиляторами
Цей регулятор швидкості вентилятора регулює швидкість стельових вентиляторів шляхом зниження напруги двигуна. Напруга знижується за допомогою регулювання фазового кута (технологія Тріак). Тому цей регулятор швидкості підходить лише для двигунів з можливістю регулювання напругою. Якщо ви не впевнені в цьому, зв’яжіться з виробником двигуна. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна регулювати за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Зв'язок Modbus RTU
Усі пристрої обмінюються інформацією через Modbus RTU. Цифрові датчики температури більш точні, ніж пасивні датчики температури. У пасивних датчиках температури, електричний опір кабелю впливає на виміряне значення. Це не стосується цифрових датчиків. Цифрові датчики температури передають виміряні значення через Modbus RTU. Зв'язок Modbus більш стабільний і надійний, ніж сигнал 0-10 вольт, і пропонує можливість використовувати довші кабелі. Ми маєте доступ до всієї інформації з підключених пристроїв, а не тільки виміряні значення. У разі виникнення проблеми в одному з датчиків, ви отпримаєте сповіщення про тривогу.
Тепле повітря піднімається вгору. У приміщеннях з високими стелями повітря накопичується шарами з різною температурою. Коли тепле повітря затримується трохи під стелею, а холодне — переважно внизу кімнати, це створює незручне відчуття. Це також призводить до високих витрат на опалення, особливо в будинках з меншою теплоізоляцією.
Дестратифікація - це процес змішування цих шарів повітря з різною температурою. Під стелею накопичується тепле повітря. Ближче до підлоги знаходяться більш холодні шари повітря. Це викликає дискомфорт у мешканців, а крім того, через дах втрачається багато тепла. Вентилятори дестратифікації або стельові вентилятори можуть вирішити це шляхом змішування шарів повітря з різною температурою. За рахунок змішування повітря вирівнюється температура під стелею і на рівні підлоги. Це створює відчуття комфорту та потребує менше нагрівання. Окрім значної економії електроенергії, створюється кращий клімат повітря в приміщенні. Швидкість стельового вентилятора регулюється залежно від різниці температур стелі та підлоги. Чим вище різниця між обома температурами, тим вище швидкість вентилятора. Різницю температур між двома точками вимірювання, мінімальну та максимальну швидкість вентилятора та всі інші налаштування можна регулювати за допомогою holding регістрів Modbus. Як правило, це рішення застосовується у великих приміщеннях, таких як склади або виробничі цехи.
Хмарна платформа SenteraWeb ОВіК
Вбудований інтернет-шлюз може підключати контролер до SenteraWeb через локальну мережу Wi-Fi. SenteraWeb — це хмарна платформа ОВіК, яка пропонує віддалене управління через стандартний веб-браузер. Підключені пристрої можуть надсилати повідомлення тривоги, коли виміряні температури виходять за межі діапазону або коли виникають помилки. Температуру на рівні підлоги та стелі можна реєструвати та візуалізувати на діаграмі. Зареєстровані дані можна експортувати. Доступ до підключених пристроїв можуть мати декілька користувачів. Вони можуть лише бачити значення, тоді коли конфігуратори можуть бачити та коригувати значення Holding регістрів Modbus. За допомогою планування на короткий та довгий термін можна створювати різні режими вентиляції.
Безступінчасте управління стельовими вентиляторами
Цей регулятор швидкості вентилятора регулює швидкість стельових вентиляторів шляхом зниження напруги двигуна. Напруга знижується за допомогою регулювання фазового кута (технологія Тріак). Тому цей регулятор швидкості підходить лише для двигунів з можливістю регулювання напругою. Якщо ви не впевнені в цьому, зв’яжіться з виробником двигуна. Цей регулятор швидкості працює абсолютно безшумно. Швидкість вентилятора можна регулювати за допомогою ручки на передній панелі. Залежно від типу двигуна, на низькій швидкості може виникати гудіння двигуна.
Зв'язок Modbus RTU
Усі пристрої обмінюються інформацією через Modbus RTU. Цифрові датчики температури більш точні, ніж пасивні датчики температури. У пасивних датчиках температури, електричний опір кабелю впливає на виміряне значення. Це не стосується цифрових датчиків. Цифрові датчики температури передають виміряні значення через Modbus RTU. Зв'язок Modbus більш стабільний і надійний, ніж сигнал 0-10 вольт, і пропонує можливість використовувати довші кабелі. Ми маєте доступ до всієї інформації з підключених пристроїв, а не тільки виміряні значення. У разі виникнення проблеми в одному з датчиків, ви отпримаєте сповіщення про тривогу.
