Автоматичний регулятор швидкості AC вентилятора | 3 А
Опис продукту
TCMF8-DM - це універсальні регулятори швидкості обертання вентиляторів зі зв'язком Modbus RTU, вони мають автоматичний і ручний режими управління. Також є режими «Швидкий запуск» або «Плавний запуск». Мінімальна та максимальна напруга двигуна регулюється через Modbus. Напруга живлення 230 VAC / 50—60 Гц, максимальне навантаження 2 х 3 А.
Через роз’єм RJ45 (живлення через Modbus) можна підключити до 4 датчиків ОВіК. Регулятор має два аналогових / модулюючих входи, два сімісторних виходи і два входи для теплового захисту двигуна. Аналоговий вхідний сигнал: 0—10 / 10—0 VDC / 0—20 / 20—0 мА / ШІМ. Регулятор має вбудоване джерело живлення для зовнішніх датчиків 24 VDC (Imax 750 мA).
Спеціальне програмне забезпечення можна завантажити через SenteraWeb. Для підключення цього регулятора ОВіК до SenteraWeb потрібен додатковий інтернет-шлюз. Цей регулятор може працювати і автономно, але саме для завантаження мікропрограми потрібен інтернет-шлюз. Після завантаження прошивки ви можете залишити інтернет-шлюз підключеним або від’єднати його.
Ступінь захисту IP54 (відповідно до EN 60529). Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Спеціальне програмне забезпечення
Для регуляторів TCMF8 потрібне спеціальне програмне забезпечення. Як правило, вони регулюють швидкість вентилятора на основі вхідних даних підключених датчиків або потенціометрів. Спеціальне забезпечення можна завантажити через SenteraWeb — онлайн-портал ОВіК. Цей регулятор не має вбудованого інтернет-шлюзу. Зовнішній інтернет-шлюз потрібен для підключення до SenteraWeb і завантаження ПЗ для конкретної програми. Після завантаження ПЗ регулятор TCMF8 може працювати автономно або залишитися підключеним до SenteraWeb.
Різні функціональні програми

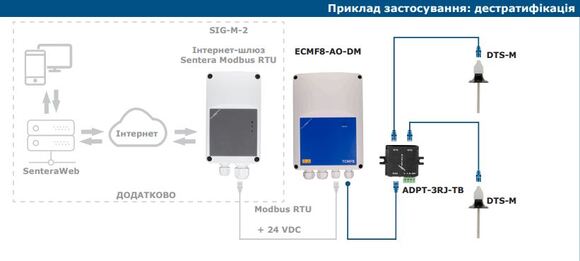

Ми пропонуємо готові рішення для забезпечення для типових програм ОВіК (наприклад, дестратифікація, керування швидкістю вентилятора на основі вимог тощо). Спочатку виберіть необхідну функціональність на сторінці рішень нашого веб-сайту, а потім завантажте програмне забезпечення для конкретної програми. За потреби можна налаштувати деякі параметри через Modbus Holding регістри. Програмування не потрібно!
Ми пропонуємо готові рішення для забезпечення для типових програм ОВіК (наприклад, дестратифікація, керування швидкістю вентилятора на основі вимог тощо). Спочатку виберіть необхідну функціональність на сторінці рішень нашого веб-сайту, а потім завантажте програмне забезпечення для конкретної програми. За потреби можна налаштувати деякі параметри через Modbus Holding регістри. Програмування не потрібно!
Два виходи для регулювання швидкості обертання вентилятора
Цей контролер має два виходи для управління АС вентиляторами з однофазним двигуном. Максимальний комбінований струм становить 3 А на вихід. Швидкість вентилятора регулюється шляхом зниження напруги двигуна за допомогою управління фазовим кутом (технології Тріак). Це означає, що цей регулятор швидкості підходить тільки для двигунів з регульованою напругою. Якщо ви не впевнені, що ваш двигун підходить, краще звернутися до його виробника. Цей регулятор швидкості працює абсолютно безшумно. Завдяки точному управлінню двигуном шум двигуна на низькій швидкості залишається обмеженим.
Тепловий захист двигуна
Дуже часто АС двигун виходить з ладу через перегрівання. Для того щоб вчасно виявити перегрів двигуна, деякі двигуни оснащені ТК або термоконтактами. Ці термоконтакти вимірюють температуру обмотках двигуна. Контролери швидкості обертання вентиляторів TCMF8 можуть контролювати два теплових контакти двигуна. У разі перегріву двигуна функція контролю TK вимикає двигун, щоб запобігти пошкодженню. ТК двигуна можна підключити до клем ТК та 24 VDC.
Підключіть датчики або потенціометри
Зовнішні датчики ОВіК або потенціометри можна підключити через зв'язок Modbus RTU або через аналогові входи. Щоб спростити підключення зовнішніх пристроїв, джерело живлення 24 Вольт доступне через роз’єм RJ45. Живлення 24 Вольт та зв’язок Modbus можна розподілити через один кабель - ми називаємо це Power over Modbus або PoM. Усі налаштування можна регулювати через регістри Modbus Holding.

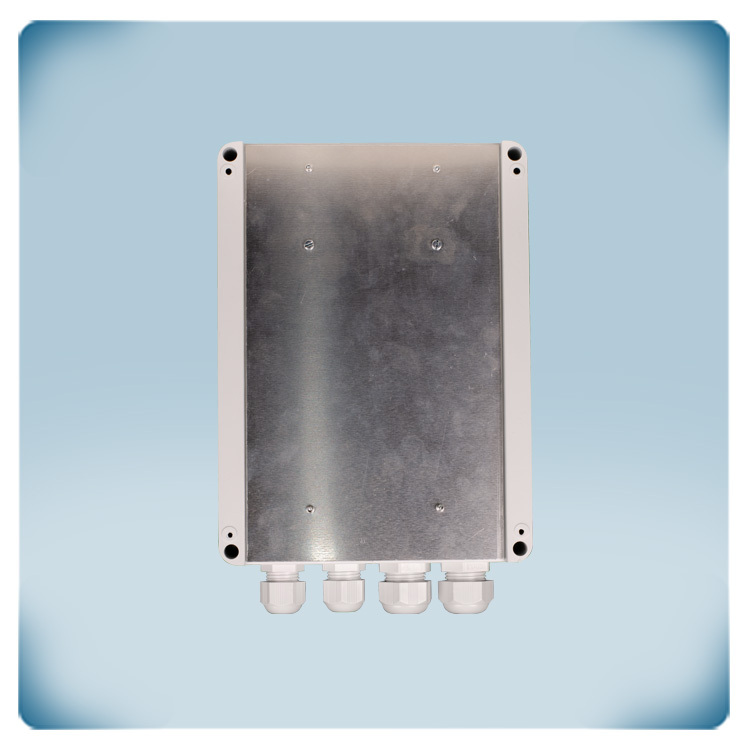

Монтаж і корпус
Корпус TCMF8 призначений для використання всередині приміщень і може бути встановлений на стіну або панель. Перед встановленням необхідно вибрати ділянку поверхні з постійною циркуляцією повітря, яка забезпечить достатнє охолодження регулятора, щоб запобігти його перегріву. Це допомагає підтримувати оптимальні умови роботи та продовжує термін служби пристрою.
Корпус виготовлено з високоякісного пластику r-ABS VO (UL94). Тип пластику, який використовується, відомий своїми вогнестійкими властивостями, міцністю та стійкістю до ударів. Корпус має ступінь захисту IP54. Для надійної і довгострокової експлуатації пристрою температура довкілля має бути в межах -10—60 °C, а відносна вологість в діапазоні 5—95 % без утворення конденсату. Завжди підключайте пристрій до мережі коли він повністю сухий.
