Технічні дані
Інтелектуальний датчик температури, вологості і CO2, 230 VAC
Опис продукту
Кімнатний датчик CO2 з вбудованим контролером використовується для управління вентиляцією за рівнем концентрації CO2, температури та вологості та ефективно знижує споживання електроенергії вентиляційною системою.
Напруга живлення 85—264 VAC / 50—60 Гц. Imax 45 мА.
Датчик управляє одним аналоговим або модулюючим виходом, який може використовуватися безпосередньо для управління ЕС двигуном, вентилятором або приводом повітряної заслінки. Можна вибрати тип сигналу на виході: 0-10 VDC, 0-20 мА або 0-100% ШІМ, вибирається через Modbus RTU.
►Додаткова функціоналність
Датчик має 3 світлодіоди з регульованою інтенсивністю світла для індикації стану вимірювання.
Програмне забезпечення легко оновлювати і змінювати всі налаштування через Modbus RTU.
Змінний елемент датчика СO2.
► Діапазони вимірювання
Температура: 0-50 ° C
Відносна вологість: 0-95% rH (без конденсату)
Діапазон CO2: 400 - 2.000 ppm
► Точність вимірювання
Температура: ±0,4 ºC (5-50 ºC)
Відносна вологість: ±3% rH (0-100% rH)
Діапазон CO2: ± 30 ppm (діапазон 400—2,000 ppm)
Ступінь захисту корпуса IP30 (згідно EN 60529). Вбудований або поверхневий монтаж. Гарантія 2 роки з дати поставки.
Документи
Додаткові характеристики та опис
Під час дихання люди виділяють CO2 або вуглекислий газ. Це робить концентрацію CO2 хорошим індикатором зайнятості та рівня активності в приміщенні. У багатьох випадках датчики CO2 використовуються як індикатор, що вказує рівень концентрації CO2 в приміщенні за допомогою зеленого, жовтого та червоного світлодіодів. Зелений світлодіодний індикатор вказує на те, що рівень СО2 знаходиться в межах - достатнє надходження свіжого повітря. Коли концентрація CO2 має підвищений рівень, загорається жовтий світлодіод. Активний червоний світлодіод означає, що CO2 вже за межами дозволеного діапазону або недостатнє надходження свіжого повітря. Всі параметри: виміряна температура, відносна вологість, CO2, точка роси та рівень навколишнього освітлення, доступні через Modbus RTU. Інтенсивність світлодіодів можна регулювати в межах від 0 до 100% з кроком 10%. За замовчуванням світлодіодна індикація відноситься до вимірювання CO2. Це можна змінити на значення температури або відносної вологості за допомогою Modbus.
Як контролювати подачу свіжого повітря?
Алгоритм управляє одним аналоговим / модулюючим виходом на основі виміряних значень T, rH і CO2. Сигнал виходу змінюється автоматично залежно від найвищих значень T, rH або CO2, тобто найвище з трьох вихідних значень керує виходом і на його основі управляючий сигнал керує зовнішнім приладом. Вихiд цього датчика може керувати ЕС-вентилятором, регулятором швидкостi для вентиляторiв змiнного струму або приводом заслiнки.
Ви також можете вимкнути один з параметрiв. Так, наприклад, якщо ви хочете вимiряти лише вологiсть та CO2, а не температуру, то це можливо налаштувати.
![три деталi](/uk/файли/стаття/зображення/опис/fcmf8-r/co2-температура.jpg)

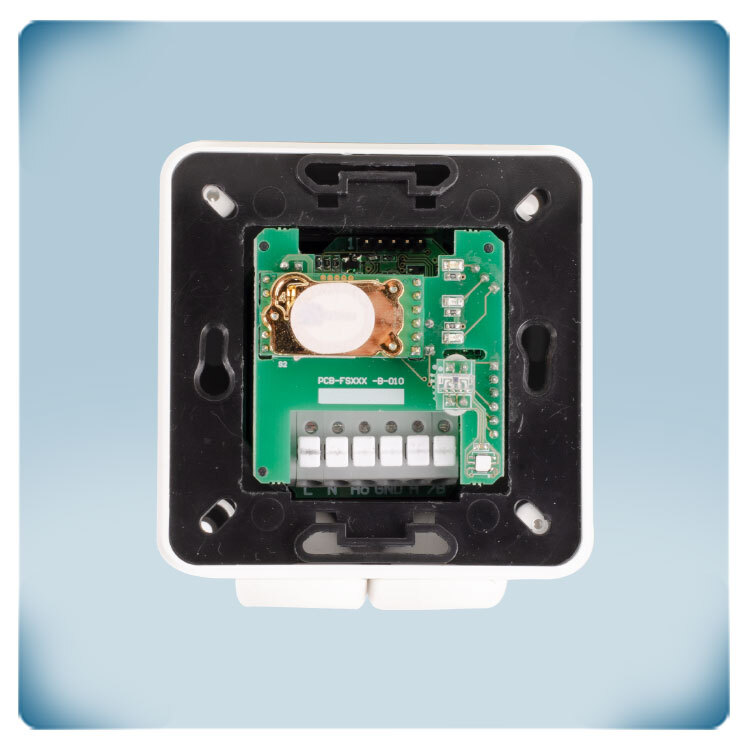

Напруга живлення датчика ОВіК 230 VAC, не потрібно зовнішнього джерела живлення. Клемні колодки зменшують час проводки та монтажу. Вони усувають необхідність у плановому обслуговуванні та гарантують надійний контакт твердих або багатожильних проводів.
Прихований або поверхневий монтаж
Корпус пропонує захист IP30 від пилу та вологи. Щоб забезпечити оптимальну продуктивність, він має бути захищений від прямого сонячного світла. Цей датчик може бути встановлений на поверхні стіни або вбудований всередину в стандартній коробці для монтажу - тоді на стіні видно лише передню панель датчика.
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Також регулюється інтенсивність світла світлодіодів для індикації стану. Карта регістру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Автокалібрування для компенсації відхилення датчика
NDIR чи недисперсійна інфрачервона технологія використовується для вимірювання рівня CO2. Ця технологія пропонує низьку вартість життєвого циклу датчика, точну та стабільну тривалу роботу. Цей датчик NDIR CO2 калібрується автоматично. Алгоритм ABC Logic увімкнено за замовчуванням. Цей алгоритм призначений для використання у випадках, коли концентрація CO2 знижується до рівня довкілля (400 ppm), принаймні один раз (15 хвилин) за 7-денний період, що зазвичай спостерігається протягом періодів відсутності людей у приміщенні. Датчик досягне своєї точності після 25 годин безперервної роботи за умови, що він зазнавав впливу концентрації CO2 рівня зовнішнього середовища при 400 ± 10 ppm.
Датчик ОВіК виробляється в Європі. Кожен датчик відкалібрований та пройшов випробовування на нашому заводі. У малоймовірному випадку відмови елемента датчика CO2 його можна замінити. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довгострокову стабільність і точність.
