Технічні дані
Потенціометр без положення ВИМК, 3-15 VDC
Опис продукту
Потенціометр без положення ВИМК. керує ЕС вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості АС вентилятора або інверторами частоти. Напруга живлення: 3 - 15 VDC. Безперервний регульований вихідний сигнал можна встановити за допомогою поворотної ручки. Поворотна ручка має вимкнене положення, коли повністю повертається проти годинникової стрілки. Високий і низький рівні регулюються за допомогою двох тримерів: низький рівень між 10—70 % та високий рівень між 30-100 %. Вологозахисний корпус, вбудований (IP44) або поверхневий монтаж (IP54).
Додаткові характеристики та опис
Для чого призначений потенціометр ОВіК?
Сигнал управління (вихідний потенціометр) збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати ЕС вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора знаходиться в технічному приміщенні або електрокабінеті.
Сигнал управління (вихідний потенціометр) збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати ЕС вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості обертання вентилятора знаходиться в технічному приміщенні або електрокабінеті.

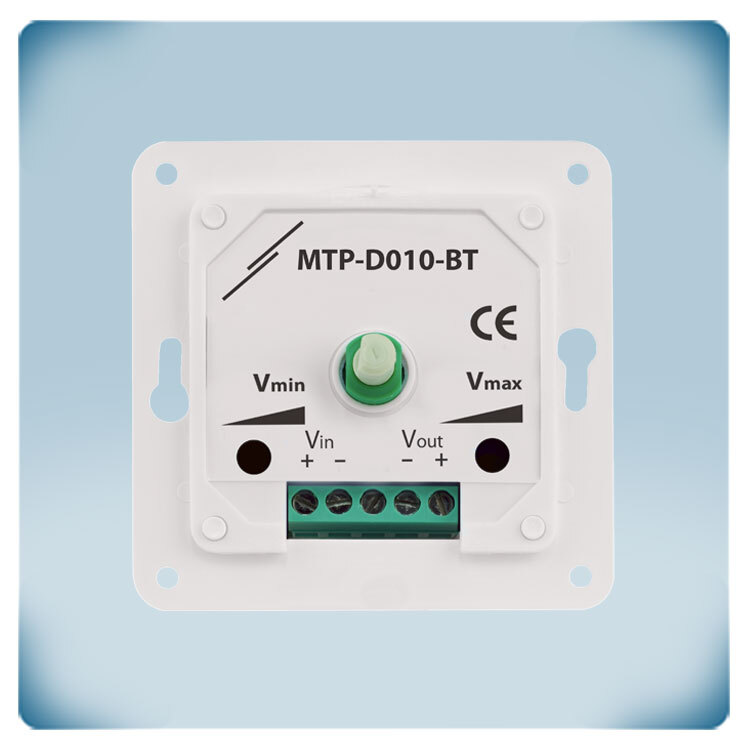

Регульований мінімальний і максимальний рівень
Для деяких додатків бажано налаштувати нижню і верхню межу сигналу управління. Деякі ЄС-двигуни або заслінки на приводі не можуть обробляти сигнали управління, які надто низькі. Нижню межу сигналу можна регулювати за допомогою вбудованого тримера, а верхню можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість вентилятора.
Для деяких додатків бажано налаштувати нижню і верхню межу сигналу управління. Деякі ЄС-двигуни або заслінки на приводі не можуть обробляти сигнали управління, які надто низькі. Нижню межу сигналу можна регулювати за допомогою вбудованого тримера, а верхню можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість вентилятора.
Які межі сигналу управління?
Це залежить від напруги живлення MTP-D. Подача напруги повинна бути в діапазоні 3-15 VDC. Потім можна встановити мінімальне значення від 10 до 70% від напруги, що подається. Максимальне значення може бути встановлено від 30 до 100% напруги, що подається. Завжди перевіряйте, чи застосовуються обмеження в поєднанні з напругою, що подається і чи подається вихідний сигнал, який відповідає технічним характеристикам підключеного пристрою.
Це залежить від напруги живлення MTP-D. Подача напруги повинна бути в діапазоні 3-15 VDC. Потім можна встановити мінімальне значення від 10 до 70% від напруги, що подається. Максимальне значення може бути встановлено від 30 до 100% напруги, що подається. Завжди перевіряйте, чи застосовуються обмеження в поєднанні з напругою, що подається і чи подається вихідний сигнал, який відповідає технічним характеристикам підключеного пристрою.
Наприклад, якщо подається напруга 15 VDC, а верхня межа встановлена на 100%, то підключений пристрій повинен бути здатний обробляти сигнал управління до 15 VDC.
Без положення ВИМК
У деяких випадках технічно або юридично потрібно забезпечити мінімальне надходження повітря за будь-яких обставин. Оскільки цей потенціометр не має положення ВИМК., сигнал управління ніколи не досягне 0 В. Навіть коли поворотна ручка знаходиться в мінімальному положенні (повернута проти годинникової стрілки), сигнал буде мати мінімальне значення. Цей низький рівень можна регулювати за допомогою вбудованого тримера.
