декларація CE

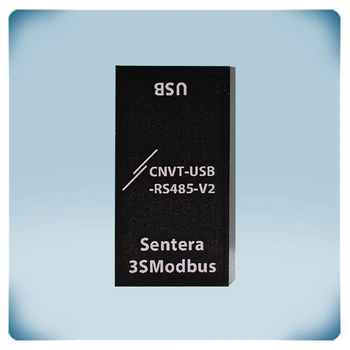

Перетворювач USB в Modbus
Опис продукту
Цей конвертер забезпечує зв'язок між комп'ютером і пристроями Sentera Modbus RTU за допомогою USB-інтерфейсу. Він підключається до USB-порту комп'ютера за допомогою кабелю USB-A з гніздовими роз'ємами на обох кінцях без необхідності використання додаткових адаптерів.
Зв'язок Modbus RTU встановлюється через роз'єм RJ45. Цей роз'єм зазвичай використовується для з'єднань Ethernet, тому для зв'язку Modbus RTU можна використовувати стандартний кабель Ethernet.
Конвертер призначений для використання з програмним забезпеченням Sentera 3SModbus, яке надає зручний інтерфейс для моніторингу та конфігурації продуктів Sentera, що використовують зв'язок Modbus RTU.
Конвертер автоматично перетворює послідовну інформацію Modbus RTU в послідовну інформацію на віртуальному COM-порті USB. Це означає, що комп'ютер може взаємодіяти з підключеними пристроями Modbus RTU так, ніби вони підключені через традиційний послідовний COM-порт.
Додаткові характеристики та опис
Про Modbus RTU
Modbus RTU (Remote Terminal Unit) - це широко використовуваний протокол зв'язку в системах промислової автоматизації. Це послідовний протокол зв'язку, який забезпечує зв'язок між головним пристроєм (наприклад, комп'ютером або програмованим логічним контролером) і декількома підлеглими пристроями (датчиками, виконавчими механізмами або іншими пристроями) через послідовну шину. Modbus RTU широко використовується в таких сферах, як промислові системи управління, автоматизація будівель, енергоменеджмент і моніторинг процесів. Він забезпечує простий і надійний засіб зв'язку між пристроями різних виробників, що робить його популярним вибором у сфері промислової автоматизації.
Modbus RTU широко використовується в системах промислової автоматизації для зв'язку між програмованими логічними контролерами (ПЛК), людино-машинними інтерфейсами (HMI), датчиками, приводами та іншими пристроями. Він дозволяє здійснювати моніторинг, управління та обмін даними в режимі реального часу на виробничих підприємствах, в системах управління технологічними процесами та автоматизації виробництва.
При використанні в системах автоматизації будівель для контролю та моніторингу систем опалення, вентиляції та кондиціонування повітря, він забезпечує централізоване управління та моніторинг різних функцій будівлі.
Sentera використовує послідовний зв'язок Modbus RTU через інтерфейси RS485, використовується архітектура «ведучий-ведений», де ведучий пристрій ініціює зв'язок, а ведені пристрої відповідають на запити ведучого.
Modbus RTU (Remote Terminal Unit) - це широко використовуваний протокол зв'язку в системах промислової автоматизації. Це послідовний протокол зв'язку, який забезпечує зв'язок між головним пристроєм (наприклад, комп'ютером або програмованим логічним контролером) і декількома підлеглими пристроями (датчиками, виконавчими механізмами або іншими пристроями) через послідовну шину. Modbus RTU широко використовується в таких сферах, як промислові системи управління, автоматизація будівель, енергоменеджмент і моніторинг процесів. Він забезпечує простий і надійний засіб зв'язку між пристроями різних виробників, що робить його популярним вибором у сфері промислової автоматизації.
Modbus RTU широко використовується в системах промислової автоматизації для зв'язку між програмованими логічними контролерами (ПЛК), людино-машинними інтерфейсами (HMI), датчиками, приводами та іншими пристроями. Він дозволяє здійснювати моніторинг, управління та обмін даними в режимі реального часу на виробничих підприємствах, в системах управління технологічними процесами та автоматизації виробництва.
При використанні в системах автоматизації будівель для контролю та моніторингу систем опалення, вентиляції та кондиціонування повітря, він забезпечує централізоване управління та моніторинг різних функцій будівлі.
Sentera використовує послідовний зв'язок Modbus RTU через інтерфейси RS485, використовується архітектура «ведучий-ведений», де ведучий пристрій ініціює зв'язок, а ведені пристрої відповідають на запити ведучого.
Як налаштувати та контролювати продукти Sentera з підтримкою зв'язку Modbus RTU?
Вироби Sentera з Modbus RTU можуть працювати як автономні пристрої з використанням заводських налаштувань; однак, щоб ефективно використовувати повний набір доступних функцій, вам допоможе безкоштовне програмне забезпечення 3SMCenter від Sentera. Ви можете завантажити його з нашого веб-сайту, і після його встановлення та підключення продуктів до комп'ютера програмний модуль 3SModbus автоматично розпізнає підключений пристрій, і ви отримаєте доступ до масиву опцій. Використовуючи модуль 3SBoot, ви можете оновлювати прошивку. Ви отримуєте все це безкоштовно; все, що вам потрібно - це CNVT-USB-RS485-V2!
Цей конвертер забезпечує просте рішення для перетворення сигналів USB в сигнали Modbus RTU RS485 і дозволяє здійснювати зв'язок між комп'ютером і пристроями Modbus RTU.
Вироби Sentera з Modbus RTU можуть працювати як автономні пристрої з використанням заводських налаштувань; однак, щоб ефективно використовувати повний набір доступних функцій, вам допоможе безкоштовне програмне забезпечення 3SMCenter від Sentera. Ви можете завантажити його з нашого веб-сайту, і після його встановлення та підключення продуктів до комп'ютера програмний модуль 3SModbus автоматично розпізнає підключений пристрій, і ви отримаєте доступ до масиву опцій. Використовуючи модуль 3SBoot, ви можете оновлювати прошивку. Ви отримуєте все це безкоштовно; все, що вам потрібно - це CNVT-USB-RS485-V2!
Цей конвертер забезпечує просте рішення для перетворення сигналів USB в сигнали Modbus RTU RS485 і дозволяє здійснювати зв'язок між комп'ютером і пристроями Modbus RTU.
Підключення
CNVT-USB-RS485-V2 призначений для перетворення сигналів USB в сигнали Modbus RTU RS485 і навпаки. Він забезпечує зв'язок між USB-портом комп'ютера або іншого пристрою з підтримкою USB і пристроями Modbus RTU за допомогою зв'язку RS485.

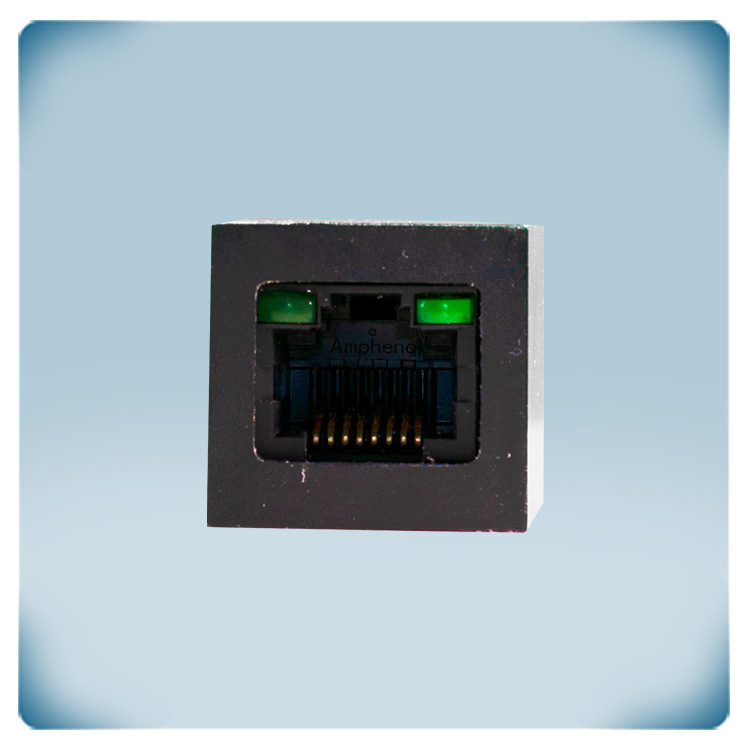

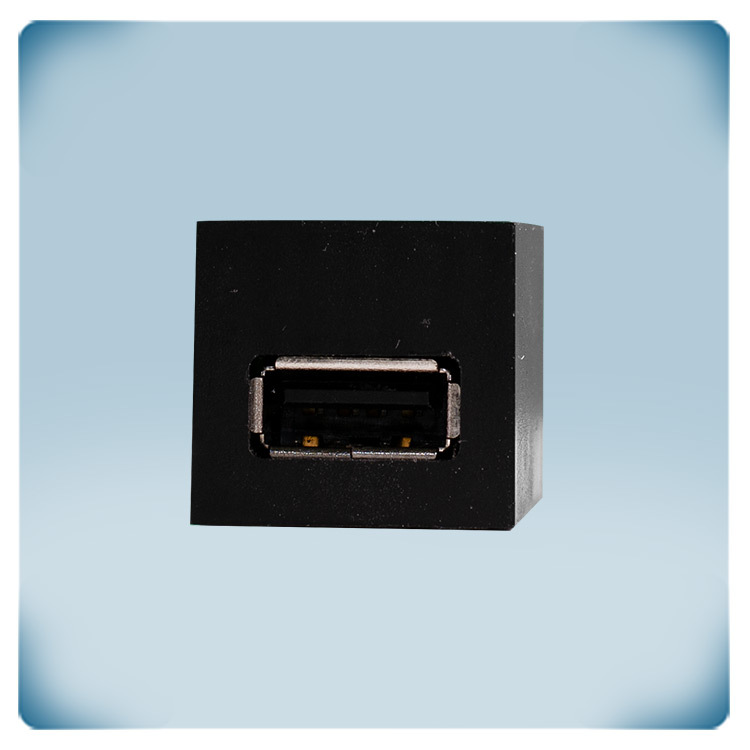

З одного боку конвертера ви знайдете стандартний роз'єм USB Type-A. Саме його потрібно підключити до USB-порту комп'ютера. З іншого боку конвертера знаходиться стандартний роз'єм RJ45 UTP (Ethernet). Цей роз'єм використовується для підключення конвертера до пристроїв Modbus RTU за допомогою кабелю RJ45. Для встановлення з'єднання необхідно підключити стандартний кабель RJ45 UTP (Ethernet) між гніздом RJ45 конвертера та пристроєм Modbus RTU. Крім того, ви можете створити власний кабель, використовуючи роз'єми RJ45.
Конвертер оснащений світлодіодними індикаторами, які забезпечують візуальний зворотний зв'язок про передачу та прийом даних. Світлодіод з лівого боку роз'єму RJ45 починає блимати, коли дані передаються від конвертера до пристрою Modbus RTU. З правого боку роз'єму RJ45 є ще один світлодіод, який блимає, коли дані приймаються від пристрою Modbus RTU.
CNVT-USB-RS485-V2 призначений для перетворення сигналів USB в сигнали Modbus RTU RS485 і навпаки. Він забезпечує зв'язок між USB-портом комп'ютера або іншого пристрою з підтримкою USB і пристроями Modbus RTU за допомогою зв'язку RS485.
З одного боку конвертера ви знайдете стандартний роз'єм USB Type-A. Саме його потрібно підключити до USB-порту комп'ютера. З іншого боку конвертера знаходиться стандартний роз'єм RJ45 UTP (Ethernet). Цей роз'єм використовується для підключення конвертера до пристроїв Modbus RTU за допомогою кабелю RJ45. Для встановлення з'єднання необхідно підключити стандартний кабель RJ45 UTP (Ethernet) між гніздом RJ45 конвертера та пристроєм Modbus RTU. Крім того, ви можете створити власний кабель, використовуючи роз'єми RJ45.
Конвертер оснащений світлодіодними індикаторами, які забезпечують візуальний зворотний зв'язок про передачу та прийом даних. Світлодіод з лівого боку роз'єму RJ45 починає блимати, коли дані передаються від конвертера до пристрою Modbus RTU. З правого боку роз'єму RJ45 є ще один світлодіод, який блимає, коли дані приймаються від пристрою Modbus RTU.
Plug & Play
Для використання цього перетворювача Sentera Modbus в USB не потрібно встановлювати жодних драйверів. Після його підключення регістри Modbus вашого пристрою будуть доступні на вашому комп'ютері.
Для використання цього перетворювача Sentera Modbus в USB не потрібно встановлювати жодних драйверів. Після його підключення регістри Modbus вашого пристрою будуть доступні на вашому комп'ютері.
.
