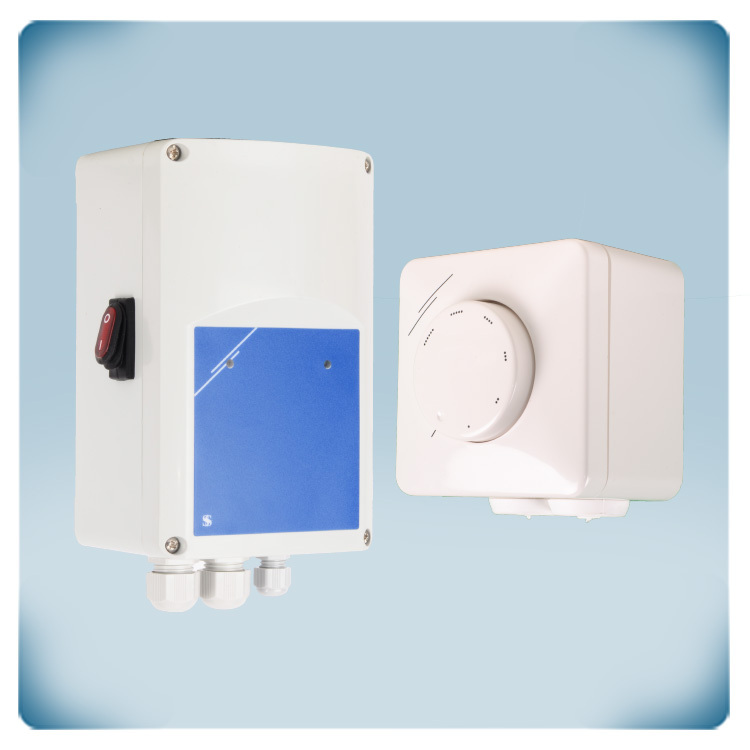

Ljusgrå kapsling, blå etikett, strömbrytare, LED, vitt hölje med vridknapp

Växelströmsmotor 1,5 A | Fjärrstyrd varvtalsreglering | TK övervakning

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod EV5MT4---001

Nuvarande lager 9 U.

Fabrikens ledtid 5 Dag(ar)

Lösningsbeskrivning

Fjärrstyrd variabel hastighetskontroll för AC-fläktar med enfasmotor. Den maximala motorströmmen är 1,5 A. Vanligtvis används denna lösning för att styra AC-fläktar eller pumpar i HVAC-applikationer. Motorhastigheten kan väljas via den externa potentiometern. Vid nolläge stannar motorn. TK-övervakningsfunktionen stänger av motorn vid överhettning. Det rekommenderas att begränsa kabellängd mellan potentiometer och fläkthastighetregulator.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

EVSS1-15-DM

1 U.

En elektronisk hastighetsregulator med 0-10 V ingång och termiskt motorskydd som styr enfas spänningsstyrbara motorer med en maximal ström på 1,5A. Den behöver 230 VAC matningsspänning. Motorn kan (av)aktiveras via den integrerade ON/OFF-omkopplaren som finns på sidan eller fjärrstyrd via den digitala ingången.

MTP-X10K-NA

1 U.

Denna 10 KOhm potentiometer styr EC-fläktar och kan också styra AC-fläkthastighetsregulatorer eller frekvensomriktare med analog ingång. Denna potentiometer har ett motståndsvärde på 10 kΩ. Den kräver en ingångsspänning mellan 0 och 12 VDC. Den steglöst variabla utsignalen ställs in via vredet som också har ett OFF-läge. Räckvidden för utsignalen går från 0 VDC mot den matade spänningen. Den potentialfria kontaktutgången kan generera ett fjärrstart/-stopp-kommando för fläkten. Det stänksäkra höljet möjliggör infälld montering (IP44) eller ytmontering (IP54).
