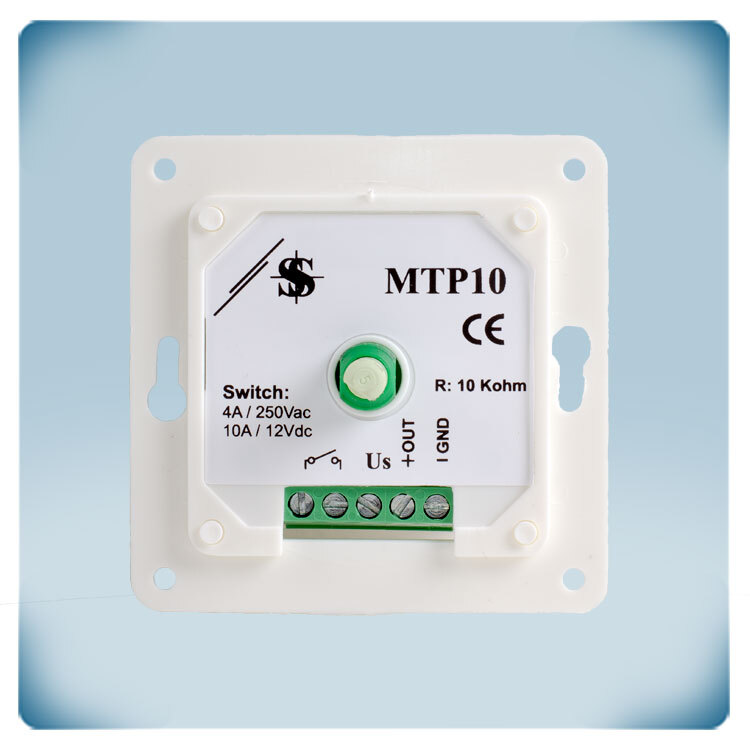

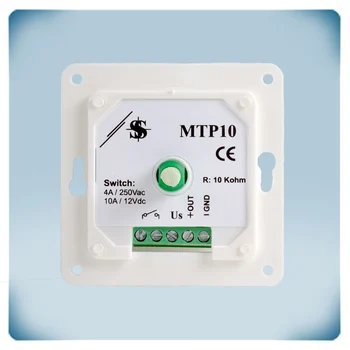

Potentiometer 10KOhm | torrkontakt utgång | OFF-läge
Produktbeskrivning
Denna 10 KOhm potentiometer styr EC-fläktar och kan också styra AC-fläkthastighetsregulatorer eller frekvensomriktare med analog ingång. Denna potentiometer har ett motståndsvärde på 10 kΩ. Den kräver en ingångsspänning mellan 0 och 12 VDC. Den steglöst variabla utsignalen ställs in via vredet som också har ett OFF-läge. Räckvidden för utsignalen går från 0 VDC mot den matade spänningen. Den potentialfria kontaktutgången kan generera ett fjärrstart/-stopp-kommando för fläkten. Det stänksäkra höljet möjliggör infälld montering (IP44) eller ytmontering (IP54).
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Potentiometerns utgångsvärde ändras (0 – 10 KΩ) beroende på vridknappens position. Denna utgång kan direkt styra EC-fläktar eller spjällaktuatorer. Den kan även fjärrstyra AC-fläkthastighetsregulatorer (EVS eller MVS-serien) eller frekvensomriktare (FI-E-serien). T.ex. potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett tekniskt rum i närheten.
Potentiometerns utgångsvärde ändras (0 – 10 KΩ) beroende på vridknappens position. Denna utgång kan direkt styra EC-fläktar eller spjällaktuatorer. Den kan även fjärrstyra AC-fläkthastighetsregulatorer (EVS eller MVS-serien) eller frekvensomriktare (FI-E-serien). T.ex. potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett tekniskt rum i närheten.
Inspänning
MTP-X10K-NA har ett utgångsvärde på 0 - 10 kΩ. Den kan hantera ingångsspänningar i intervallet mellan 0 till 12 VDC.
Torr kontaktutgång
Potentiometern har en torrkontakt utgång. Denna utgång kan användas för att styra en extern enhet (t.ex. spjäll) eller för att (av)aktivera en motor.
När vredet vrids helt moturs är torrkontakten öppen och utgångsvärdet 0 KΩ. Potentiometern befinner sig då i avstängt läge och motorn avaktiveras eller spjället stängas.
När det vrids medurs sluter kontakten.
