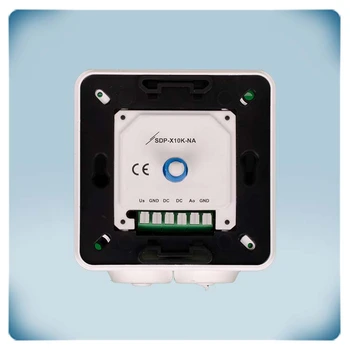

Potentiometer 10K | torrkontaktutgång | avstängt läge
Produktbeskrivning
10 KOhm potentiometer som kan styra EC-fläktar, AC-fläkthastighetsregulatorer eller frekvensomriktare som kräver en analog styrsignal. Denna potentiometer har ett resistansvärde på 0-10 kΩ. Den kan hantera matningsspänningar mellan 0 - 24 VDC. Utsignalen (0-10 kΩ) kan justeras via vridknappen med off-läge. Torrkontaktutgången kan användas för att generera ett fjärrstart/stopp-kommando. Dess stänksäkra kapsling möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Utgångsvärdet (0 – 10 KΩ) för denna potentiometer kan justeras med vridknappen. Utgången kan direkt styra EC-fläktar eller spjällställdon. Det finns också möjligheten till fjärrstyrning av AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn finns i ett tekniskt rum i närheten.
Inspänning
SDP-X10K-NA har ett utgångsvärde på 0 - 10 kΩ. Den kan hantera matningsspänningar mellan 0 - 24 VDC.
T.ex. när en matningsspänning på 10 VDC ansluts till denna potentiometer genererar den en styrsignal mellan 0 - 10 Volt.
Torrkontaktutgång
Potentiometern har en torrkontaktutgång som kan användas för att styra en extern enhet (t.ex. spjäll) eller för att aktivera eller inaktivera en motor. När vredet vrids helt moturs är torrkontakten öppen. När det vrids medurs sluter kontakten.
Avstängt läge
Vridknappen har ett OFF-läge: när vridknappen vrids helt moturs klickar den i OFF-läget. I läge OFF är torrkontaktutgången öppen och utgångsvärdet är 0 KΩ.
Utgångsvärdet (0 – 10 KΩ) för denna potentiometer kan justeras med vridknappen. Utgången kan direkt styra EC-fläktar eller spjällställdon. Det finns också möjligheten till fjärrstyrning av AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Potentiometern kan installeras i vardagsrummet medan fläkthastighetsregulatorn finns i ett tekniskt rum i närheten.
Inspänning
SDP-X10K-NA har ett utgångsvärde på 0 - 10 kΩ. Den kan hantera matningsspänningar mellan 0 - 24 VDC.
T.ex. när en matningsspänning på 10 VDC ansluts till denna potentiometer genererar den en styrsignal mellan 0 - 10 Volt.
Torrkontaktutgång
Potentiometern har en torrkontaktutgång som kan användas för att styra en extern enhet (t.ex. spjäll) eller för att aktivera eller inaktivera en motor. När vredet vrids helt moturs är torrkontakten öppen. När det vrids medurs sluter kontakten.
Avstängt läge
Vridknappen har ett OFF-läge: när vridknappen vrids helt moturs klickar den i OFF-läget. I läge OFF är torrkontaktutgången öppen och utgångsvärdet är 0 KΩ.
