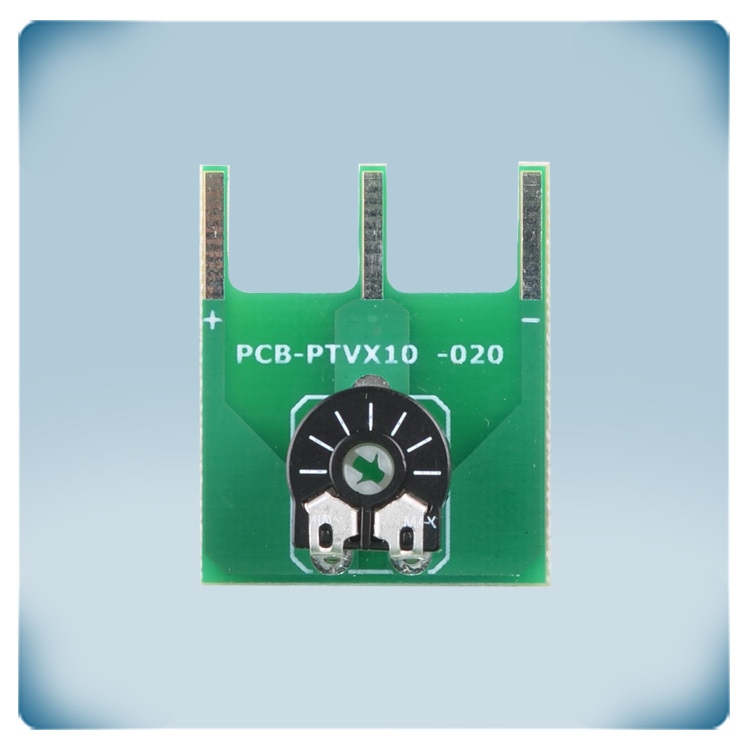

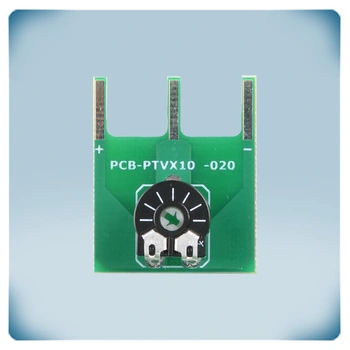

PCB med trimmer | potentiometer 10 Kohm | terminalavstånd 10 mm
Produktbeskrivning

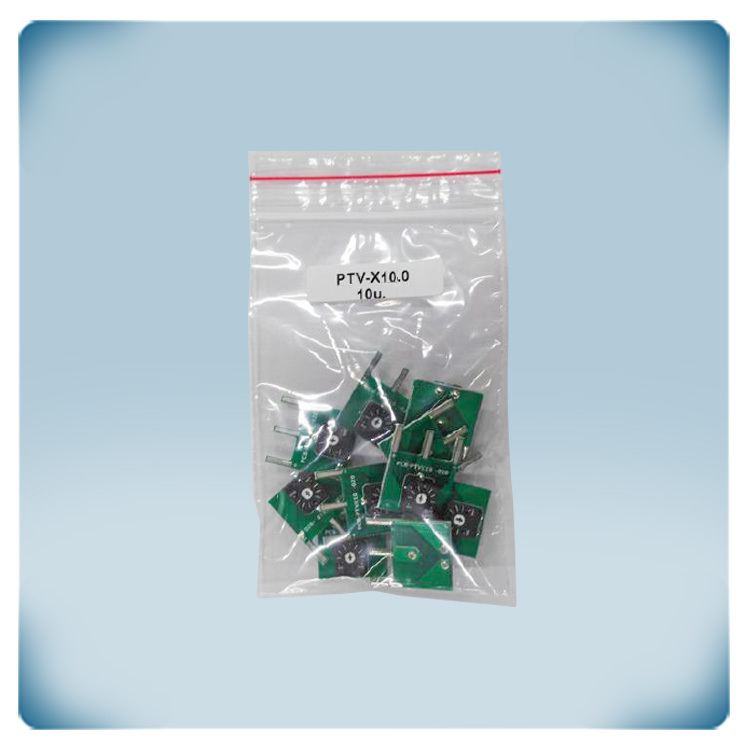

Denna potentiometer styr EC-fläktar, AC-fläkthastighetsregulatorer eller frekvensomriktare. Motståndsvärdet är 0 till 10 kΩ. Den kräver en ingångsspänning mellan 0 och 30 VDC. Den steglöst variabla utsignalen kan ställas in via trimmern. Räckvidden för utsignalen går från 0 VDC mot den matade spänningen. Det finns två produktversioner: PTV-X05.5 för montering i kopplingsplintar med ett terminalavstånd på 5 mm och PTV-X10.0 för montering i kopplingsplintar med ett terminalavstånd på 10 mm.
Ytterligare specifikationer och beskrivning

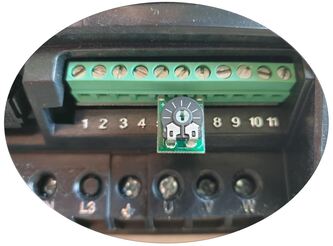

Trimmer för terminalblock
Denna passiva potentiometer kan, tack vare terminalavståndet på 10 mm, sättas in direkt i plintlisten på vissa Sentera-enheter. Detta är mycket bekvämt och ekonomiskt om du bara behöver ställa in kontrollenhetens insignal en gång. Du placerar trimmern i terminalblocket, ställer in önskad hastighet och du är klar!
Om du behöver kunna justera hastigheten regelbundet är det bättre att använda potentiometrarna MTP eller USP.
Passiv potentiometer
En passiv potentiometer eller justerbart motstånd kräver ingen strömförsörjning i sig för att fungera. Du matar helt enkelt in en spänning i potentiometern (antingen den inkommande spänningen eller källspänningen), och det justerbara motståndet tillåter bara en del av det beroende på dess position. Så om den inkommande spänningen är 10 VDC kommer den utgående styrsignalen alltid att ligga mellan 0 och 10 VDC.
Inkommande signal
Du behöver en "källa" som kan mata insignalen till den passiva potentiometern. De flesta Sentera-enheter som arbetar på basis av en analog styrsignal, såsom elektroniska varvtalsregulatorer eller frekvensomvandlare, har en utgång på vilken en källspänning är tillgänglig. Denna kan sedan gå till potentiometern och återkomma (delvis) som styrsignal.
Här kan du läsa allt om styrsignaler
