Att mäta CO2 i inomhusmiljöer är avgörande på grund av dess påverkan på hälsa, produktivitet och komfort. Höga CO2-nivåer indikerar ofta dålig ventilation, vilket kan leda till hälsoproblem som huvudvärk, trötthet och yrsel. Dessutom kan förhöjda CO2-koncentrationer minska kognitiva funktioner, vilket resulterar i försämrad koncentration och produktivitet i arbets- och lärmiljöer. Känslan av instängdhet vid höga CO2-nivåer minskar också den termiska komforten.
Att följa luftkvalitetsnormer och certifieringar som LEED och WELL kräver övervakning av CO2-nivåer. Dessutom är god ventilation viktig för att begränsa spridningen av luftvägsinfektioner som COVID-19. Slutligen hjälper CO2-mätning till med effektiv hantering av ventilationssystem, vilket leder till energibesparingar. Därför är det viktigt att mäta CO2 i inomhusmiljöer för en hälsosam, bekväm och produktiv miljö.
I det oändliga urvalet av CO2-sensorer, hur väljer du den mest lämpliga?
När du köper/hyr en CO2-mätare, kontrollera om den är av hög kvalitet och lämpar sig för mätning i det utrymme du vill installera den. Andra saker du bör vara uppmärksam på är: sensortyp, mätfel, mätområde, kalibreringsmetod, LED-indikatorer, LED-indikeringsvärden, modell och dataloggning.
När du köper/hyr en CO2-mätare, kontrollera om den är av hög kvalitet och lämpar sig för mätning i det utrymme du vill installera den. Andra saker du bör vara uppmärksam på är: sensortyp, mätfel, mätområde, kalibreringsmetod, LED-indikatorer, LED-indikeringsvärden, modell och dataloggning.
I den här artikeln kommer vi att titta närmare på några av dessa aspekter.
NDIR-sensorteknologi
Det är lämpligt att välja en givare som känner av CO2 baserat på NDIR-principen. NDIR eller non-dispersive infrared givare innehåller en infraröd (IR) lampa som riktar ljusvågor genom ett rör fyllt med luft mot ett optiskt filter framför en IR-ljusdetektor. Denna detektor mäter mängden IR-ljus som passerar genom det optiska filtret. Skillnaden mellan mängden ljus som utstrålas av IR-lampan och mängden IR-ljus som tas emot av detektorn mäts. På så sätt kan antalet CO2-molekyler i luften beräknas.
Det är lämpligt att välja en givare som känner av CO2 baserat på NDIR-principen. NDIR eller non-dispersive infrared givare innehåller en infraröd (IR) lampa som riktar ljusvågor genom ett rör fyllt med luft mot ett optiskt filter framför en IR-ljusdetektor. Denna detektor mäter mängden IR-ljus som passerar genom det optiska filtret. Skillnaden mellan mängden ljus som utstrålas av IR-lampan och mängden IR-ljus som tas emot av detektorn mäts. På så sätt kan antalet CO2-molekyler i luften beräknas.
Fördelen med sådana NDIR CO2-givare är deras långa livslängd, minimal till noll störning av andra gaser, låga livscykelkostnader och en exakt och stabil långtidsdrift. Därför utvecklade vi våra CO2-kanalgivare och givare för utomhusbruk utifrån NDIR-principen.
Fotoakustisk NDIR-avkänningsteknik
Den fotoakustiska NDIR-tekniken (Non-Dispersive Infrared) i CO2-sensorer utnyttjar den fotoakustiska effekten för att mäta gaskoncentrationer exakt. När infrarött ljus absorberas av CO2-molekyler avger de energi i form av värme, vilket orsakar tryckförändringar som genererar ljudvågor. Dessa ljudvågor detekteras av en mikrofon i sensorn. Den här metoden ger hög känslighet och precision, vilket gör den idealisk för applikationer som kräver tillförlitlig CO2-övervakning. Teknikens robusthet och låga underhållskrav gör den ännu bättre lämpad för olika industriella, kommersiella och bostadsmiljöer.
Den fotoakustiska NDIR-tekniken (Non-Dispersive Infrared) i CO2-sensorer utnyttjar den fotoakustiska effekten för att mäta gaskoncentrationer exakt. När infrarött ljus absorberas av CO2-molekyler avger de energi i form av värme, vilket orsakar tryckförändringar som genererar ljudvågor. Dessa ljudvågor detekteras av en mikrofon i sensorn. Den här metoden ger hög känslighet och precision, vilket gör den idealisk för applikationer som kräver tillförlitlig CO2-övervakning. Teknikens robusthet och låga underhållskrav gör den ännu bättre lämpad för olika industriella, kommersiella och bostadsmiljöer.
Denna teknik finns i våra senaste versioner av rumsgivare.
Kalibreringsmetod
Alla koldioxidsensorer behöver kalibreras. När det gäller NDIR-givarna försämras både ljuskällan och detektorn med åren, vilket resulterar i något lägre antal CO2-molekyler som räknas. Detta är allmänt känt som "drift" eller mätfel. Beroende på applikationen kan kalibrering utföras genom att kalibrera sensorn till en känd gas eller använda den automatiska bakgrundskalibreringsmetoden (ABC).
Alla koldioxidsensorer behöver kalibreras. När det gäller NDIR-givarna försämras både ljuskällan och detektorn med åren, vilket resulterar i något lägre antal CO2-molekyler som räknas. Detta är allmänt känt som "drift" eller mätfel. Beroende på applikationen kan kalibrering utföras genom att kalibrera sensorn till en känd gas eller använda den automatiska bakgrundskalibreringsmetoden (ABC).
ABC-kalibrering utvecklades för att lösa svårigheten med att kalibrera väggmonterade enheter för mätning av närvaro eller inomhusluftkvalitet. Att ta bort dessa enheter från väggen för att kalibrera dem var dyrt, krävde utbildad personal och ignorerades därför alltför ofta.
Teorin bakom ABC-självkalibrering är att för IAQ-användning, någon gång varje dag ett rum är obemannat och CO2-nivån kommer att sjunka till utomhus omgivningsförhållandena på 400 ppm. Alla Sentera CO2-givare använder sig av ABC Logic®-kalibreringsmetoden. När den är aktiverad kommer sensorn vanligtvis att nå sin noggrannhet efter 24 timmars kontinuerlig drift och kommer den att bibehålla sin noggrannhet, givet att den exponeras för en referensnivå på 400 ppm minst fyra gånger under 21 dagar. Beroende på installationsmiljön rekommenderas det att aktivera eller inaktivera denna självkalibreringsteknik.
Typ av information som tillhandahålls
Det finns olika typer av CO2-mätinstrument, beroende på hur mätdata visas, överförs och/eller arkiveras. Vissa instrument kombinerar olika informationsalternativ.
Det finns olika typer av CO2-mätinstrument, beroende på hur mätdata visas, överförs och/eller arkiveras. Vissa instrument kombinerar olika informationsalternativ.
Direkt visning av det uppmätta värdet på en skärm - har fördelen att möjliggöra enkel omedelbar mätning och direkt information till personerna i rummet.
Dataregistrering - mätdata skickas och arkiveras på distans och kan konsulteras via en applikation på till exempel en smartphone, dator eller webbplats. Detta har fördelen att man enkelt kan visualisera och tolka förloppet av CO2-värdena under en viss period och kartlägga påverkan av vissa ingrepp (t.ex. att öppna extra fönster eller dörrar) för att förbättra luftväxlingshastigheten.
Ytterligare visuella (gröna, gula, röda lysdioder) och/eller hörbara (larm) indikatorer visar om mätdata fortfarande är inom räckhåll eller om extra ventilation behövs.
Dataregistrering - mätdata skickas och arkiveras på distans och kan konsulteras via en applikation på till exempel en smartphone, dator eller webbplats. Detta har fördelen att man enkelt kan visualisera och tolka förloppet av CO2-värdena under en viss period och kartlägga påverkan av vissa ingrepp (t.ex. att öppna extra fönster eller dörrar) för att förbättra luftväxlingshastigheten.
Ytterligare visuella (gröna, gula, röda lysdioder) och/eller hörbara (larm) indikatorer visar om mätdata fortfarande är inom räckhåll eller om extra ventilation behövs.

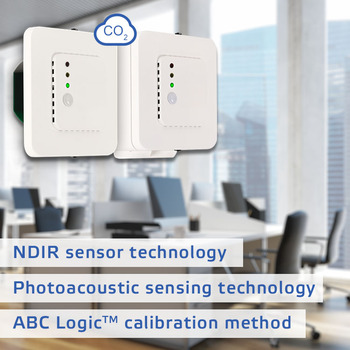

Senteras produktsortiment innehåller CO2-givare som kräver 24 Volt matningsspänning och versioner som direkt kan kopplas in i ett 230 VAC-uttag. Alla CO2-rumsgivare har dessa LED-indikeringar som visualiserar ett av de uppmätta värdena. Sensorerna kan kopplas till en extern skärm som visar de uppmätta värdena. Dataloggning, fjärrkontroll och övervakning är också möjligt genom att koppla sensorn och tillhörande applikationer till Senteraweb, vår egen VVS-plattform online. Både Sentera-enheter och registrerade icke-Sentera-enheter kan anslutas till SenteraWeb.
Tveka inte att kontakta oss för mer information
