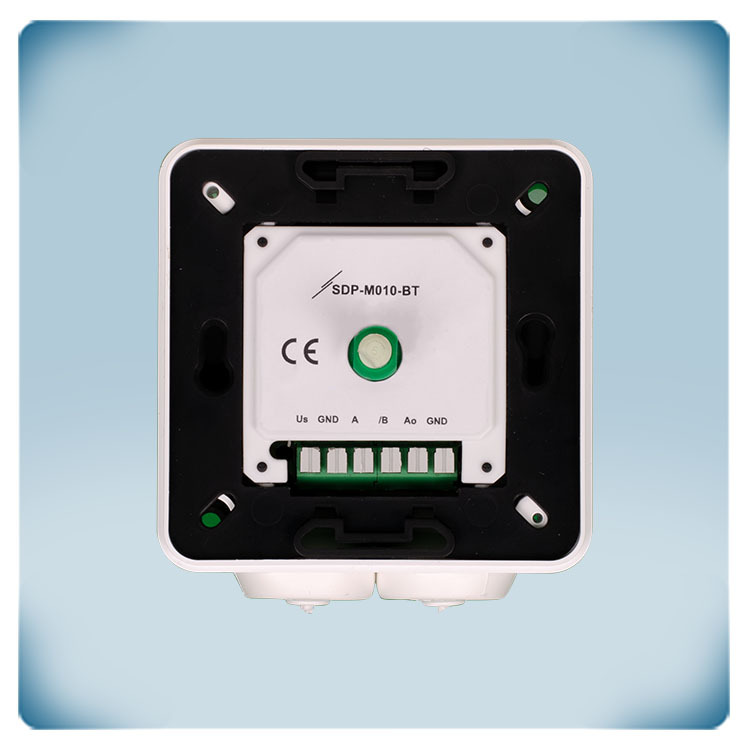

Potencjometr 24 VDC | Modbus RTU
Opis produktu
Potencjometr bez pozycji OFF do sterowania prędkością wentylatora lub położeniem przepustnic w systemie wentylacyjnym. Napięcie zasilania wynosi 24 V DC. Sygnał wyjściowy zmiennej ciągłej można ustawić za pomocą pokrętła.
To pokrętło nie ma pozycji OFF. Domyślnie analogowy sygnał sterujący przechodzi od wartości niskiej do wysokiej, obracając pokrętło zgodnie z ruchem wskazówek zegara. Ta funkcjonalność może być odwrócona poprzez rejestry podtrzymujące Modbus.
Minimalne i maksymalne wartości wyjściowe można regulować za pomocą rejestrów podtrzymujących Modbus. Pełny przegląd wszystkich regulowanych ustawień jest dostępny na mapie rejestru Modbus tego produktu.
Nowoczesna obudowa umożliwia montaż podtynkowy (IP44) lub natynkowy (IP54).
Dokumenty
Dodatkowe specyfikacje i opis
Typowe aplikacje

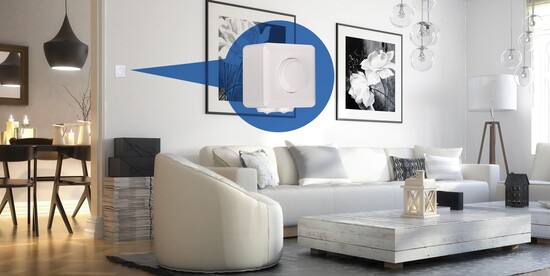

Wyjście analogowe potencjometru jest zwykle używane jako sygnał sterujący. Zazwyczaj potencjometr służy do zdalnej regulacji prędkości wentylatora EC lub do wysyłania żądanej prędkości silnika do przemiennika częstotliwości lub regulatora prędkości wentylatora AC. Np. potencjometr można zamontować w salonie, a regulator prędkości wentylatora w pomieszczeniu technicznym lub szafce elektrycznej. montaż potencjometru
Typ wyjścia
Można wybrać różne typy wyjść: 0-10 V / 0-20 mA / 0-100 % PWM. Typ wyjścia można ustawić w rejestrze Modbus Holding 11. Również minimalne i maksymalne wartości wyjściowe można regulować za pomocą rejestrów podtrzymujących Modbus.
![wentylatory EC](/pl/pliki/artykuł/obraz/opis/sdp-m010-bt/sterowanie-wentylatorem.jpg)
Nadpisywanie wyjścia
Gdy funkcja nadpisywania wyjścia jest włączona, wartość wyjściową można ustawić za pomocą komunikacji Modbus RTU. Umożliwia to nadpisanie pokrętła i zdalne sterowanie analogową wartością wyjściową potencjometru za pośrednictwem komunikacji Modbus RTU.
Modbus RTU
Potencjometr ten obsługuje komunikację Modbus RTU, która jest standardowym protokołem komunikacyjnym do komunikacji pomiędzy urządzeniami elektronicznymi. Jest łatwy we wdrożeniu i utrzymaniu, dlatego często jest używany do łączenia komputera nadzorującego zakład/system ze zdalnym modułem końcowym (RTU). Sentera opracowała bezpłatne oprogramowanie 3SM do pobrania, którego intuicyjny interfejs ułatwia proces konfiguracji, monitorowania lub aktualizacji produktów wyposażonych w Modbus RTU.
Niezrównana prostota instalacji
Seria SDP oferuje wyjątkową prostotę instalacji, dzięki modułowej bezśrubowej listwie zaciskowej o rastrze 5 mm. To nie tylko skraca czas instalacji, ale także zwiększa wygodę użytkownika, eliminując potrzebę skręcania i obracania śrub. Bezśrubowa technologia mocowania zapewnia bezpieczne połączenie bez konieczności ciągłej kontroli lub dokręcania poluzowanych przewodów z powodu zakłóceń, wahań temperatury lub zerwania żyły.
Obudowa dwa w jednym
Seria potencjometrów SDP nadaje się zarówno do montażu powierzchniowego, jak i podtynkowego, co oznacza, że można ją zainstalować na lub w dowolnym rodzaju ściany – ścianie litej, płycie gipsowo-kartonowej, a nawet panelu drewnianym. Otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych stosowanych do montażu podtynkowego. Stopień ochrony wynosi IP44 dla montażu podtynkowego i IP54 dla montażu natynkowego. Ponadto wygląda naprawdę ładnie i pasuje do każdego stylu wnętrza. Czyszczenie jest bardzo proste, wystarczy przetrzeć ją wilgotną szmatką.
Nie ma więc potrzeby wybierania dwóch różnych wersji, ponieważ seria SDP łączy w sobie obydwa! Wszystko czego potrzebujesz to kilka narzędzi i trochę wiedzy ogólnej i poręczności. Powiązane artykuły
