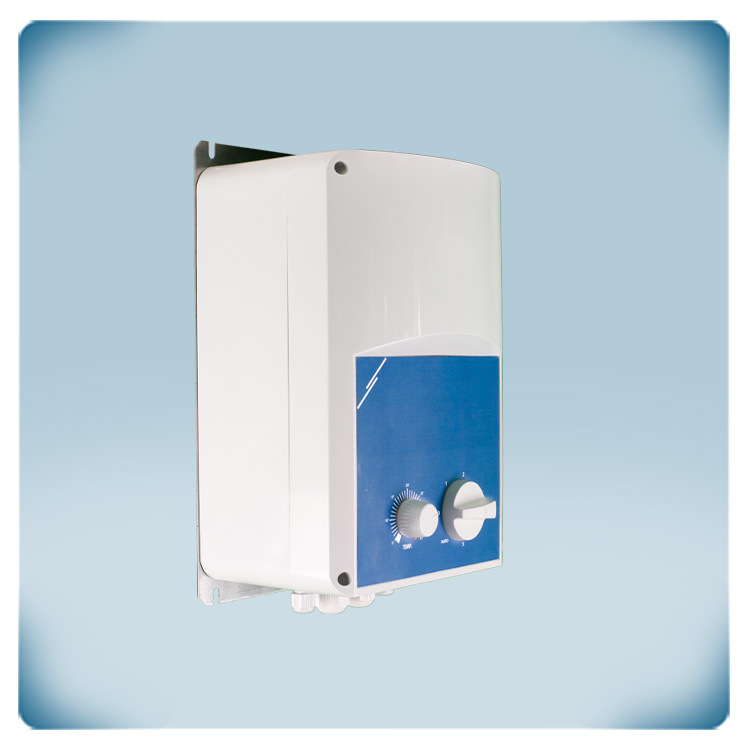

Regulator transformatorowy | funkcja ogrzewania i chłodzenia | 5 A
Opis produktu
Seria GTH transformatorowych regulatorów prędkości wentylatora reguluje prędkość obrotową jednofazowych silników sterowanych napięciem, zmieniając napięcie wyjściowe zgodnie ze zmierzoną temperaturą.
Sterowniki te mogą być używane do aplikacji ogrzewania lub chłodzenia. Są wyposażone w autotransformator (y) i sterują prędkością wentylatora AC w trybie automatycznym lub ręcznym.
W trybie automatycznym prędkość wentylatora jest regulowana automatycznie w pięciu krokach zgodnie z pomiarem zewnętrznego pasywnego czujnika temperatury (czujnik PT500, brak w zestawie).

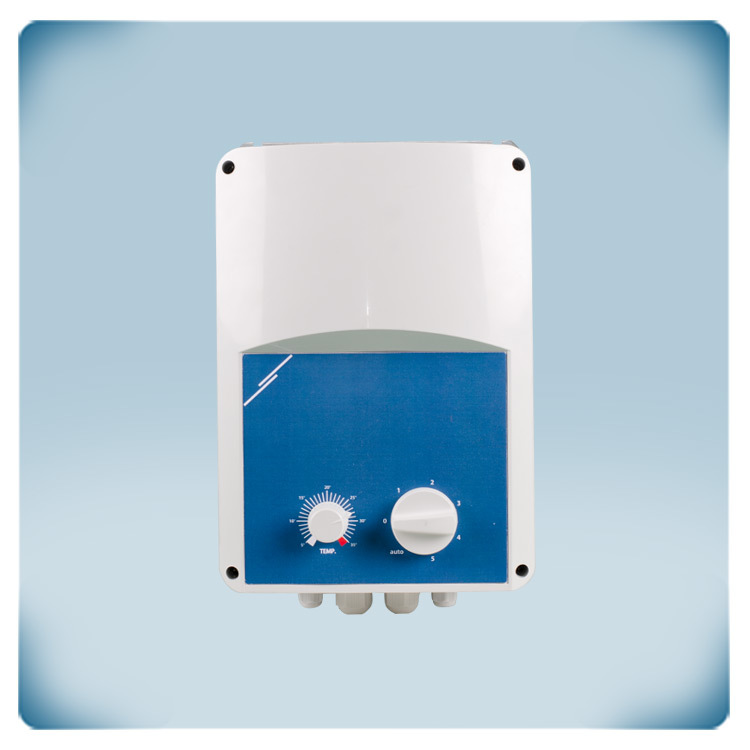

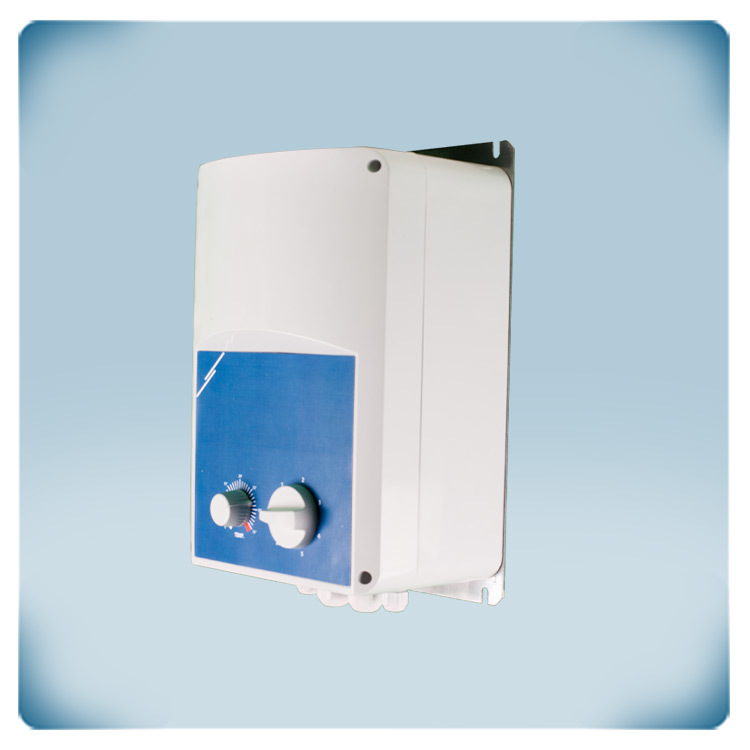

W trybie ręcznym można wybrać jedną z 5 wskazanych pozycji prędkości wentylatora za pomocą zintegrowanego przełącznika sterowania. Ten przełącznik sterujący ma 7 pozycji: WYŁ., Tryb automatyczny i 5 różnych ustawień prędkości dla trybu ręcznego.
Po osiągnięciu wartości zadanej wentylator zostanie wyłączony zarówno w trybie automatycznym, jak i ręcznym. Nieregulowana moc wyjściowa jest aktywowana razem z silnikiem i może być wykorzystana do sterowania zaworem (np. Zawór zasilania wodą grzewczą lub chłodzącą).

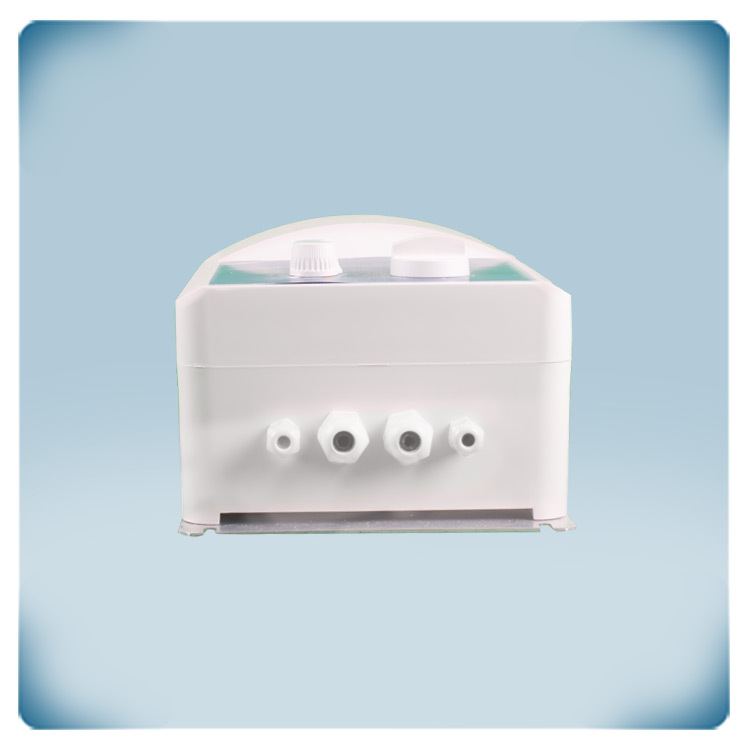

Obudowa jest przeznaczona do montażu powierzchniowego w środowisku wewnętrznym (IP54). Dostępne napięcia: 0- (80) -110-140-170-230 V AC. Maksymalny prąd silnika: 5 A.
Dokumenty
Dodatkowe specyfikacje i opis
Ten 5-stopniowy regulator prędkości wentylatora wymaga opcjonalnej sondy temperatury PT500 do pomiaru temperatury otoczenia. W trybie grzania wentylator załącza się, gdy zmierzona temperatura spadnie poniżej temperatury zadanej. Gdy zmierzona temperatura jest wyższa niż wybrana temperatura, wentylator zostaje wyłączony. W trybie chłodzenia funkcja jest odwrócona. Za pomocą zworki można wybrać tryb ogrzewania lub tryb chłodzenia.
![regulacja temperatury](/pl/pliki/artykuł/obraz/opis/gth-1-50l22/regulator-transformatorowy.jpg)
Czujnik temperatury PT500
Temperatura otoczenia mierzona jest za pomocą czujnika temperatury PT500. Ten czujnik temperatury jest dostępny w różnych typach obudów. Czujniki temperatury PT500 to platynowe termometry rezystancyjne. Ich wartość rezystancji wyjściowej zmienia się w zależności od zmierzonej temperatury. W temperaturze 0°C czujnik PT500 ma rezystancję 500 Ohm. Gdy zmierzona temperatura wzrasta, wartość wyjściowa wzrasta. Jednak kabel tych czujników ma również wartość rezystancji. Im dłuższy kabel, tym wyższa wartość rezystancji. Zbyt długie kable mogą zatem wpływać na mierzoną temperaturę. Dlatego wskazane jest ograniczenie długości przewodów tego typu czujników. Im dłuższy kabel, tym większe ryzyko błędnych pomiarów i niedokładności.
Ręczny czy automatyczny wybór prędkości wentylatora?
Za pomocą przełącznika obrotowego można ręcznie ustawić prędkość wentylatora. Jeśli wybrano „Auto”, prędkość wentylatora będzie automatycznie zwiększana w 5 krokach, gdy temperatura otoczenia spadnie poniżej wybranej temperatury. Im większa różnica, tym wyższa będzie prędkość wentylatora. W trybie chłodzenia prędkość wentylatora wzrośnie, jeśli zmierzona temperatura przekroczy wybraną temperaturę (tryb Auto). Schemat wymiany ciepła konwektora
Nieregulowane wyjście
W trybie grzania wyjście nieregulowane jest aktywowane, gdy temperatura otoczenia jest niższa od ustawionej. W trybie chłodzenia działanie jest odwrotne. W tej aplikacji wyjście nieregulowane steruje zaworem zasilania ciepłą wodą (tryb grzania). Wyjście nieregulowane jest włączone (230 VAC) lub wyłączone (0 VAC). Maksymalny prąd wyjścia nieregulowanego wynosi 2 A (obciążenia rezystancyjne). W trybie grzania wyjście nieregulowane jest zwykle wykorzystywane do sterowania zaworem wodnym regulującym przepływ ciepłej wody lub przekaźnikiem uruchamiającym grzałkę elektryczną. Wyjście nieregulowane załączane jest jednocześnie z wentylatorem. Gdy wentylator pracuje, grzałka jest włączona.

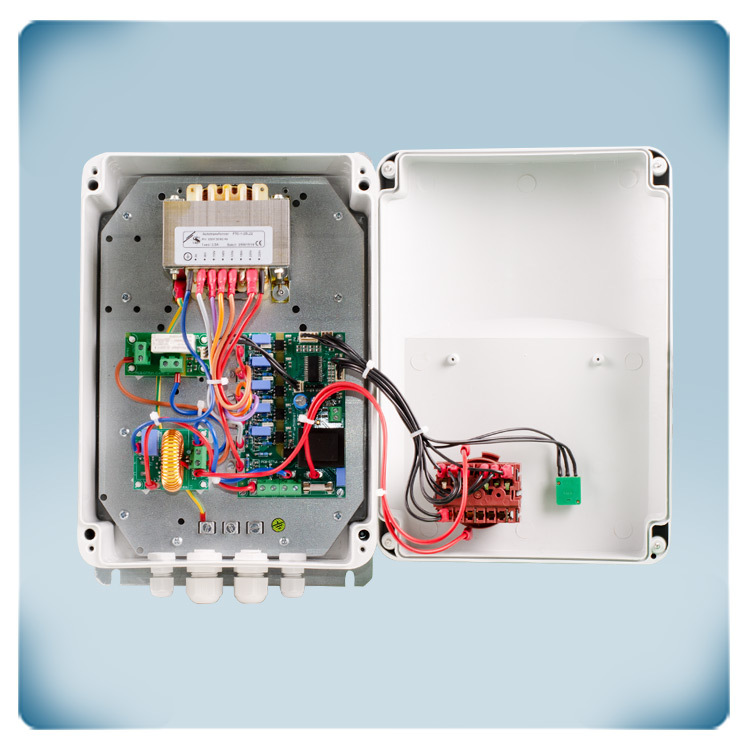

Technologia autotransformatorów
Technologia autotransformatora służy do zmniejszania napięcia silnika i prędkości wentylatora w 5 krokach. Dlatego ten kontroler nadaje się tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Technologia autotransformatorów jest bardzo niezawodna i wytrzymała. Generuje napięcie silnika o idealnym kształcie sinusoidy. Skutkuje to wyjątkowo cichą pracą silnika i wydłużoną żywotnością. Specjalna impregnowana powłoka zmniejsza szum elektryczny z autotransformatorów.
