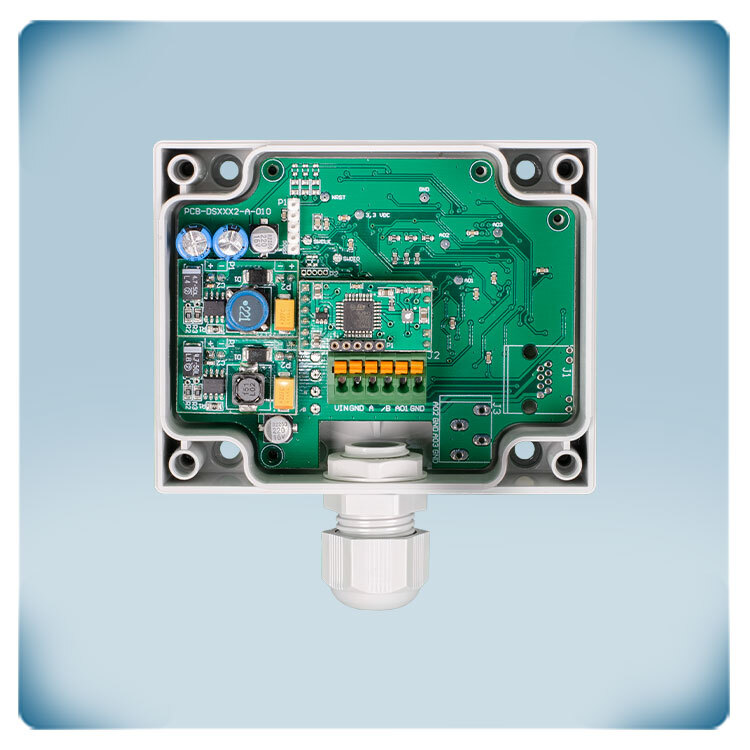

.webp "Vista del PCB del trasmettitore umidità, temperatura e CO²")
Dichiarazione di conformità UE
Sensore intelligente temp. per condotti | umidità | TVOC, 24 VAC-VDC
Descrizione del prodotto
Si tratta di un sensore intelligente che misura la qualità dell'aria nei condotti. Misura la temperatura, l'umidità relativa e la qualità dell'aria (TVOC). La tensione di alimentazione è 24 VAC o 24 VDC. L'algoritmo del sensore controlla la singola uscita analogica in base ai valori misurati. Questa singola uscita può essere utilizzata per controllare direttamente un ventilatore EC, un regolatore di velocità per ventilatori AC o un attuatore per serranda. L'uscita predefinita è 0-10 V. Il tipo di uscita può essere regolato. Tutte le misurazioni e il valore di uscita sono disponibili tramite comunicazione Modbus RTU. L'elemento sensore TVOC è sostituibile. Tutte le impostazioni possono essere regolate tramite Modbus RTU.
Specifiche e descrizioni aggiuntive
Ottimizzato per condotti d'aria
TVOC o composti organici volatili totali evaporano da sostanze come prodotti per la pulizia, adesivi, vernici, ecc. I TVOC vengono emessi anche da esseri umani e animali. Questo è il motivo per cui un sensore TVOC fornisce una buona immagine complessiva della qualità dell'aria. I sensori TVOC sono la scelta migliore per controllare un sistema di ventilazione in ambienti residenziali. Questo trasmettitore HVAC misura la temperatura, l'umidità relativa e la qualità dell'aria nei condotti dell'aria. In base alla temperatura e all'umidità, viene calcolato il punto di rugiada. Questo sensore funzionerà meglio se è installato in una sezione diritta del condotto dell'aria. Evitare l'installazione in zone di aria turbolenta vicino a filtri, ventole, serpentine di raffreddamento, ecc. Posizionare il sensore correttamente rispetto alla direzione del flusso d'aria. Si prega di consultare le istruzioni di montaggio per informazioni più dettagliate.
Come funziona?
L'algoritmo del sensore controlla un'uscita. Questa uscita può controllare un ventilatore EC, un regolatore di velocità per ventilatori AC o un attuatore per serranda. Il valore di uscita varia proporzionalmente in funzione della temperatura misurata, dell'umidità relativa e del livello di TVOC. Per esempio. quando la temperatura, l'umidità relativa o il livello TVOC si avvicinano al limite massimo, la velocità del ventilatore aumenterà o la serranda si aprirà.
Facile da usare!
Questo sensore non richiede configurazione. Una volta installato, è pronto per l'uso. Le impostazioni predefinite funzioneranno per la maggior parte delle applicazioni. Se necessario, le impostazioni possono essere regolate tramite Modbus RTU. Ad esempio, è possibile selezionare un diverso tipo di uscita per renderlo compatibile con altri dispositivi: 0-10 VDC / 0-20 mA / 0-100% PWM. La mappa del registro Modbus fornisce una panoramica completa di tutte le impostazioni regolabili.
Collegamento a 3 fili
Questo sensore può essere alimentato a 24 VDC o 24 VAC. È progettato per il collegamento a 3 fili. La massa dell'uscita (GND) è collegata internamente alla massa della tensione di alimentazione (V-). Assicurarsi di non collegare questa massa comune ad altri dispositivi alimentati da una tensione CC.
Alta qualità
Ogni sensore è calibrato e testato nella nostra fabbrica. Nell'improbabile caso di guasto dell'elemento sensore TVOC, questo modulo può essere sostituito. Utilizziamo elementi sensori e componenti di alta qualità. Ciò garantisce la stabilità e la precisione a lungo termine di questo trasmettitore HVAC. Il contenitore offre una protezione IP54 contro l'ingresso di polvere e umidità. L'elemento sensore è integrato nella sonda del sensore da condotti. Questa sonda ha un'apertura per avere un contatto diretto tra il flusso d'aria e l'elemento sensore. La sonda del sensore offre una protezione IP20.
