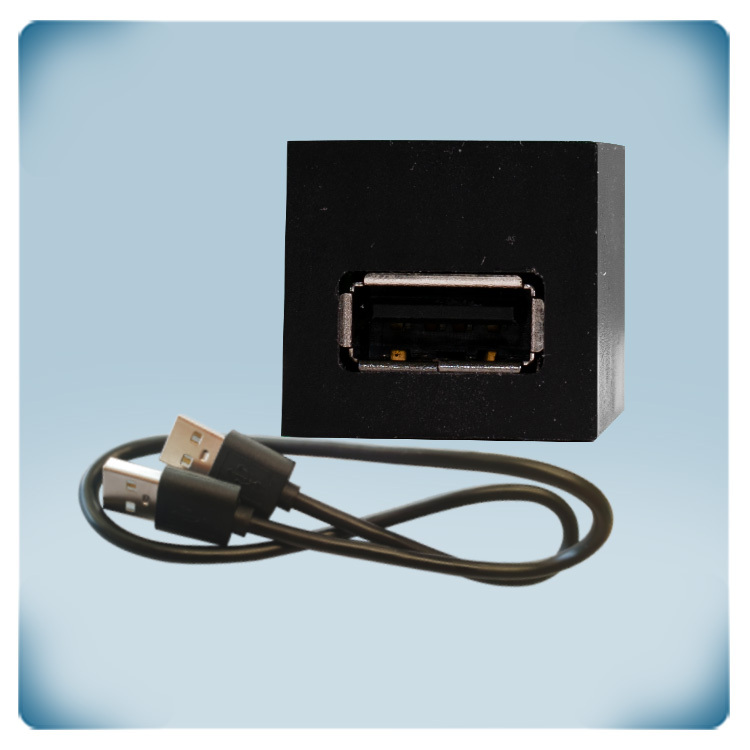

.webp "Vista lato USB del box adattatore USB - ModBus")
.webp "Vista del convertitore lato RJ-45")
Dichiarazione di conformità UE
Convertitore Modbus - USB | Cavo USB-A incluso
Descrizione del prodotto
Utilizzando un'interfaccia USB, questo convertitore permette la comunicazione tra un computer e i dispositivi Sentera Modbus RTU.
Si collega alla porta USB del computer tramite il cavo USB-A (lunghezza 0,5 m) con connettori maschio su entrambi i lati, incluso nella confezione, senza la necessità di adattatori aggiuntivi. La comunicazione Modbus RTU avviene tramite il connettore RJ45. Questo tipo di connessione è comunemente utilizzato per le connessioni Ethernet; pertanto, è possibile utilizzare un normale cavo Ethernet.
Il convertitore è progettato per essere utilizzato con il software Sentera 3SModbus, parte della suite 3SM Center di Sentera, che offre un'interfaccia intuitiva per il monitoraggio e la configurazione dei prodotti Sentera dotati di comunicazione Modbus RTU.
Il CNVT-USB-RS485-V2 trasforma automaticamente le informazioni seriali Modbus RTU in informazioni seriali su una porta COM virtuale USB. In questo modo, il PC può scambiare dati con i dispositivi Modbus RTU collegati come se fossero connessi tramite una tradizionale porta seriale COM.
Specifiche e descrizioni aggiuntive
Come effettuare il collegamento?
Collega il convertitore alla porta USB del computer utilizzando il cavo USB tipo A fornito. Questo elimina la necessità di utilizzare adattatori o convertitori aggiuntivi.
Utilizza la presa RJ45 sul convertitore per stabilire la comunicazione Modbus RTU tra il dispositivo Modbus RTU e il computer tramite un cavo Ethernet standard. In alternativa, puoi crimpare un cavo personalizzato con connettori RJ45 su entrambi i lati.
Informazioni sul protocollo Modbus RTU
Modbus RTU è un protocollo di comunicazione ampiamente utilizzato nei sistemi di automazione industriale. Funziona come protocollo seriale, facilitando lo scambio di dati tra un dispositivo master (ad esempio un computer o un controllore logico programmabile) e diversi dispositivi slave (come sensori, attuatori o altri dispositivi) attraverso un bus seriale. Questo protocollo trova ampia applicazione nei sistemi di controllo industriale, automazione degli edifici, gestione energetica e monitoraggio di processo. Uno dei principali vantaggi è la capacità di garantire una comunicazione affidabile e semplice tra dispositivi di produttori diversi, rendendolo una scelta molto apprezzata nell'automazione industriale.
Nell'automazione degli edifici, Modbus RTU svolge un ruolo fondamentale nella regolazione e monitoraggio degli impianti HVAC. Attraverso questo protocollo, diventa possibile effettuare il controllo centralizzato delle varie funzioni degli edifici.
Modbus RTU consente la comunicazione senza problemi tra PLC (controllori logici programmabili), interfacce uomo-macchina (HMI), sensori, attuatori e altri dispositivi. Facilita il monitoraggio, il controllo e lo scambio dati in tempo reale in impianti produttivi, sistemi di controllo di processo e ambienti di automazione industriale.
Sentera utilizza specificamente Modbus RTU per la comunicazione seriale tramite interfaccia RS-485. L'architettura utilizzata è del tipo master-slave, dove il dispositivo master avvia la comunicazione e i dispositivi slave rispondono alle richieste inviate dal master.
Plug & Play
Il convertitore non richiede alcun driver. Basta collegarlo al PC, e i registri Modbus del dispositivo saranno immediatamente accessibili dal computer una volta installato il software necessario.
Collega il convertitore alla porta USB del computer utilizzando il cavo USB tipo A fornito. Questo elimina la necessità di utilizzare adattatori o convertitori aggiuntivi.
Utilizza la presa RJ45 sul convertitore per stabilire la comunicazione Modbus RTU tra il dispositivo Modbus RTU e il computer tramite un cavo Ethernet standard. In alternativa, puoi crimpare un cavo personalizzato con connettori RJ45 su entrambi i lati.
Informazioni sul protocollo Modbus RTU
Modbus RTU è un protocollo di comunicazione ampiamente utilizzato nei sistemi di automazione industriale. Funziona come protocollo seriale, facilitando lo scambio di dati tra un dispositivo master (ad esempio un computer o un controllore logico programmabile) e diversi dispositivi slave (come sensori, attuatori o altri dispositivi) attraverso un bus seriale. Questo protocollo trova ampia applicazione nei sistemi di controllo industriale, automazione degli edifici, gestione energetica e monitoraggio di processo. Uno dei principali vantaggi è la capacità di garantire una comunicazione affidabile e semplice tra dispositivi di produttori diversi, rendendolo una scelta molto apprezzata nell'automazione industriale.
Nell'automazione degli edifici, Modbus RTU svolge un ruolo fondamentale nella regolazione e monitoraggio degli impianti HVAC. Attraverso questo protocollo, diventa possibile effettuare il controllo centralizzato delle varie funzioni degli edifici.
Modbus RTU consente la comunicazione senza problemi tra PLC (controllori logici programmabili), interfacce uomo-macchina (HMI), sensori, attuatori e altri dispositivi. Facilita il monitoraggio, il controllo e lo scambio dati in tempo reale in impianti produttivi, sistemi di controllo di processo e ambienti di automazione industriale.
Sentera utilizza specificamente Modbus RTU per la comunicazione seriale tramite interfaccia RS-485. L'architettura utilizzata è del tipo master-slave, dove il dispositivo master avvia la comunicazione e i dispositivi slave rispondono alle richieste inviate dal master.
Plug & Play
Il convertitore non richiede alcun driver. Basta collegarlo al PC, e i registri Modbus del dispositivo saranno immediatamente accessibili dal computer una volta installato il software necessario.
Software Sentera 3SModbus
Il convertitore è progettato per essere utilizzato con il software Sentera 3SModbus, parte della suite 3SMCenter. Questo software offre un'interfaccia intuitiva per monitorare e configurare i prodotti Sentera dotati di comunicazione Modbus RTU.
Il CNVT-USB-RS485-SET converte automaticamente le informazioni seriali Modbus RTU in informazioni seriali su una porta COM virtuale USB. Ciò consente al computer di interagire con i dispositivi Modbus RTU collegati come se fossero connessi tramite una tradizionale porta seriale COM. Una volta che il convertitore è collegato e riconosciuto dal computer, apparirà come porta COM virtuale selezionabile e utilizzabile dal software Sentera 3SModbus.
Utilizza il software Sentera 3SModbus per configurare e monitorare i dispositivi Modbus RTU collegati tramite il convertitore. Anche se i prodotti Sentera con comunicazione Modbus RTU possono essere utilizzati autonomamente con le impostazioni di fabbrica, per sfruttare tutte le opzioni offerte dai dispositivi consigliamo vivamente di gestirli attraverso il 3SMCenter. Solo utilizzando questo software avrai accesso completo alla vasta gamma di funzionalità offerte dai nostri prodotti: monitoraggio, regolazione, integrazione semplice nei sistemi BMS e persino aggiornamenti firmware. Inoltre, puoi scaricare gratuitamente il software!
Dopo aver selezionato un dispositivo connesso nel modulo 3SModbus, il monitoraggio viene effettuato tramite i Registri Input Modbus, mentre le impostazioni vengono gestite tramite i Registri Holding Modbus.
Il CNVT-USB-RS485-SET converte automaticamente le informazioni seriali Modbus RTU in informazioni seriali su una porta COM virtuale USB. Ciò consente al computer di interagire con i dispositivi Modbus RTU collegati come se fossero connessi tramite una tradizionale porta seriale COM. Una volta che il convertitore è collegato e riconosciuto dal computer, apparirà come porta COM virtuale selezionabile e utilizzabile dal software Sentera 3SModbus.
Utilizza il software Sentera 3SModbus per configurare e monitorare i dispositivi Modbus RTU collegati tramite il convertitore. Anche se i prodotti Sentera con comunicazione Modbus RTU possono essere utilizzati autonomamente con le impostazioni di fabbrica, per sfruttare tutte le opzioni offerte dai dispositivi consigliamo vivamente di gestirli attraverso il 3SMCenter. Solo utilizzando questo software avrai accesso completo alla vasta gamma di funzionalità offerte dai nostri prodotti: monitoraggio, regolazione, integrazione semplice nei sistemi BMS e persino aggiornamenti firmware. Inoltre, puoi scaricare gratuitamente il software!
Dopo aver selezionato un dispositivo connesso nel modulo 3SModbus, il monitoraggio viene effettuato tramite i Registri Input Modbus, mentre le impostazioni vengono gestite tramite i Registri Holding Modbus.
