Convertitore da Modbus a USB
Descrizione del prodotto
Questo convertitore consente la comunicazione tra un computer e i dispositivi Sentera Modbus RTU tramite un'interfaccia USB. Si collega alla porta USB del computer tramite un cavo USB-A con connettori maschio su entrambe le estremità, senza necessità di adattatori aggiuntivi.
La comunicazione Modbus RTU avviene tramite il connettore RJ45. Questo connettore è comunemente usato per connessioni Ethernet, pertanto è possibile utilizzare un normale cavo Ethernet per la comunicazione Modbus RTU.
Il convertitore è progettato per essere utilizzato con il software Sentera 3SModbus, che fornisce un'interfaccia intuitiva per il monitoraggio e la configurazione dei prodotti Sentera che utilizzano la comunicazione Modbus RTU.
Il convertitore converte automaticamente le informazioni seriali Modbus RTU in informazioni seriali su una porta COM virtuale USB. Ciò consente al computer di interagire con i dispositivi Modbus RTU collegati come se fossero connessi tramite una porta COM seriale tradizionale.
Specifiche e descrizioni aggiuntive
Informazioni su Modbus RTU
Modbus RTU (Remote Terminal Unit) è un protocollo di comunicazione ampiamente utilizzato nei sistemi di automazione industriale. Si tratta di un protocollo di comunicazione seriale che permette la comunicazione tra un dispositivo master (come un computer o un controllore logico programmabile) e diversi dispositivi slave (sensori, attuatori o altri dispositivi) attraverso un bus seriale. Modbus RTU è largamente utilizzato in applicazioni come sistemi di controllo industriale, automazione degli edifici, gestione dell'energia e monitoraggio dei processi. Offre un mezzo di comunicazione semplice e affidabile tra dispositivi di produttori diversi, rendendolo una scelta molto diffusa nel campo dell'automazione industriale.
Modbus RTU è molto usato nei sistemi di automazione industriale per la comunicazione tra controllori logici programmabili (PLC), interfacce uomo-macchina (HMI), sensori, attuatori e altri dispositivi. Consente il monitoraggio in tempo reale, il controllo e lo scambio dati negli impianti manifatturieri, nei sistemi di controllo dei processi e nell'automazione di fabbrica.
Quando impiegato in sistemi di automazione degli edifici per il controllo e monitoraggio di impianti HVAC, permette la gestione centralizzata delle diverse funzioni degli edifici.
Sentera utilizza la comunicazione seriale Modbus RTU attraverso interfacce RS485. Questo protocollo sfrutta un'architettura master-slave, nella quale un dispositivo master avvia la comunicazione e i dispositivi slave rispondono alle richieste del master.
Come configurare e monitorare i prodotti Sentera con comunicazione Modbus RTU?
I prodotti Sentera dotati di Modbus RTU possono funzionare come dispositivi autonomi usando le impostazioni di fabbrica; tuttavia, per sfruttare appieno l'intera gamma di funzionalità disponibili, il pacchetto software gratuito 3SMCenter di Sentera è la soluzione ideale. Puoi scaricarlo dal nostro sito web e, una volta installato e collegati i prodotti al computer, il modulo software 3SModbus riconoscerà automaticamente il dispositivo collegato, dandoti accesso alle numerose opzioni disponibili. Tramite il modulo 3SBoot, potrai anche aggiornare il firmware. Tutto questo è disponibile gratuitamente; ti basta soltanto avere il convertitore CNVT-USB-RS485-V2!
Questo convertitore rappresenta una soluzione semplice per convertire i segnali USB in segnali Modbus RTU RS485, consentendo la comunicazione tra computer e dispositivi Modbus RTU.
Connessioni

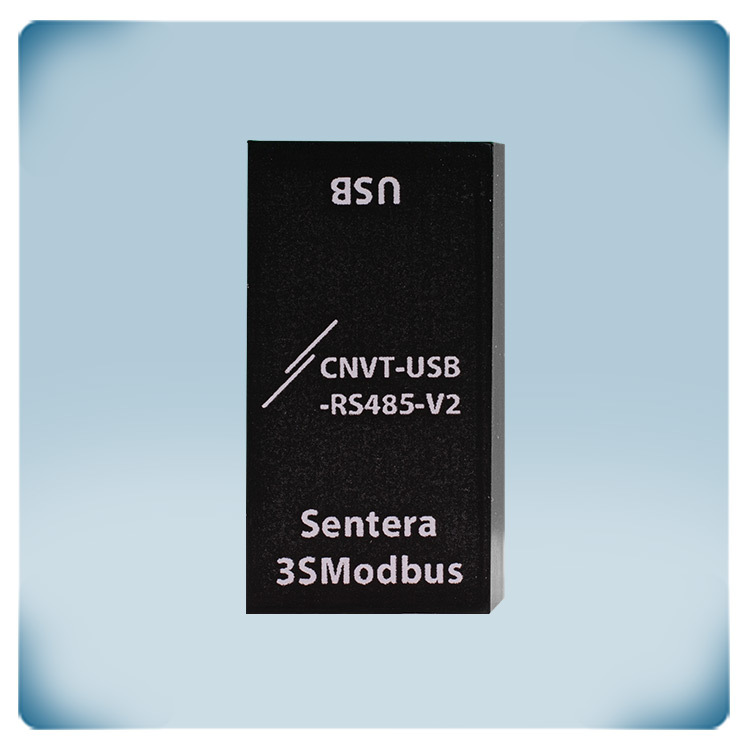

Il CNVT-USB-RS485-V2 è progettato per convertire segnali USB in segnali Modbus RTU RS485 e viceversa. Consente la comunicazione tra una porta USB di un computer o di un altro dispositivo dotato di USB e dispositivi Modbus RTU utilizzando la comunicazione RS485.

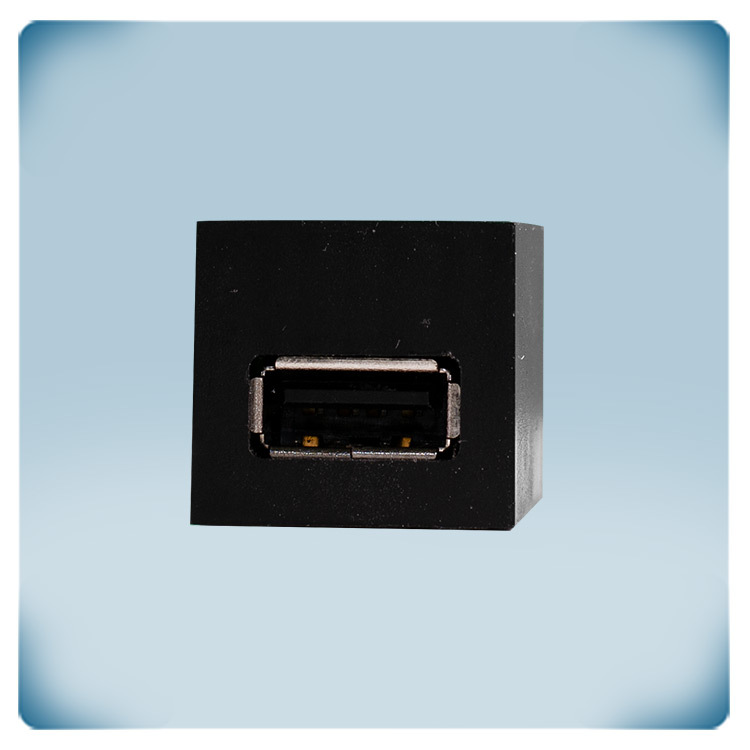

Da un lato del convertitore troverai un connettore standard USB Tipo-A. Questo lato va inserito nella porta USB del computer. Sull'altro lato del convertitore si trova una presa standard RJ45 UTP (Ethernet). Questa presa viene utilizzata per connettere il convertitore ai dispositivi Modbus RTU utilizzando un cavo RJ45. Per stabilire una connessione, occorre collegare un cavo RJ45 UTP (Ethernet) standard tra la presa RJ45 del convertitore e il dispositivo Modbus RTU. In alternativa, puoi creare il tuo cavo utilizzando connettori RJ45.
Il convertitore è dotato di indicatori LED che offrono feedback visivo sulla trasmissione dati e sulla ricezione dati. Il LED posto sul lato sinistro della presa RJ45 lampeggia quando i dati vengono trasmessi dal convertitore al dispositivo Modbus RTU. Sul lato destro della presa RJ45 è presente un altro LED che lampeggia quando i dati vengono ricevuti dal dispositivo Modbus RTU.
Plug & Play
Non è necessario installare alcun driver per utilizzare questo convertitore di comunicazione da USB a Modbus di Sentera. Una volta collegato, i registri Modbus del tuo dispositivo saranno accessibili dal tuo computer.
