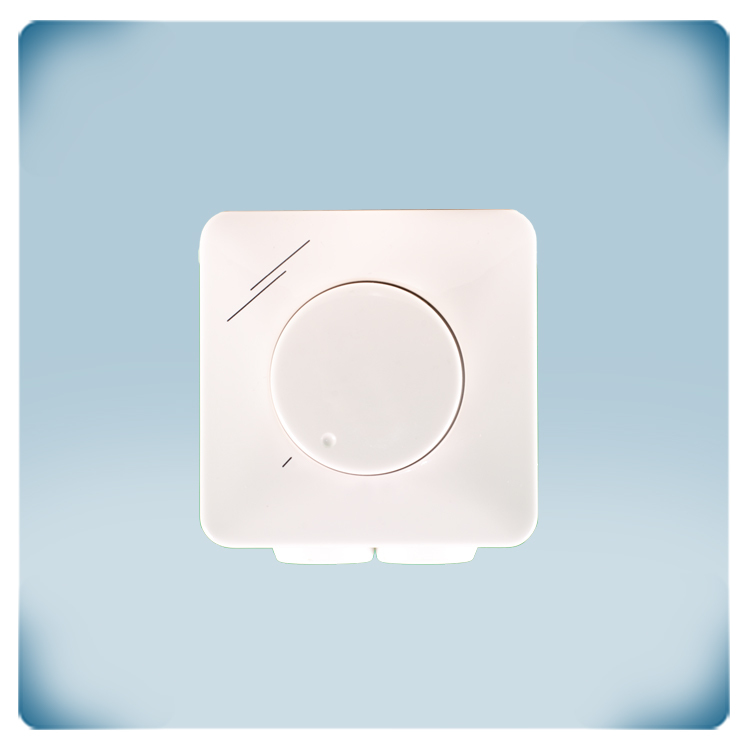

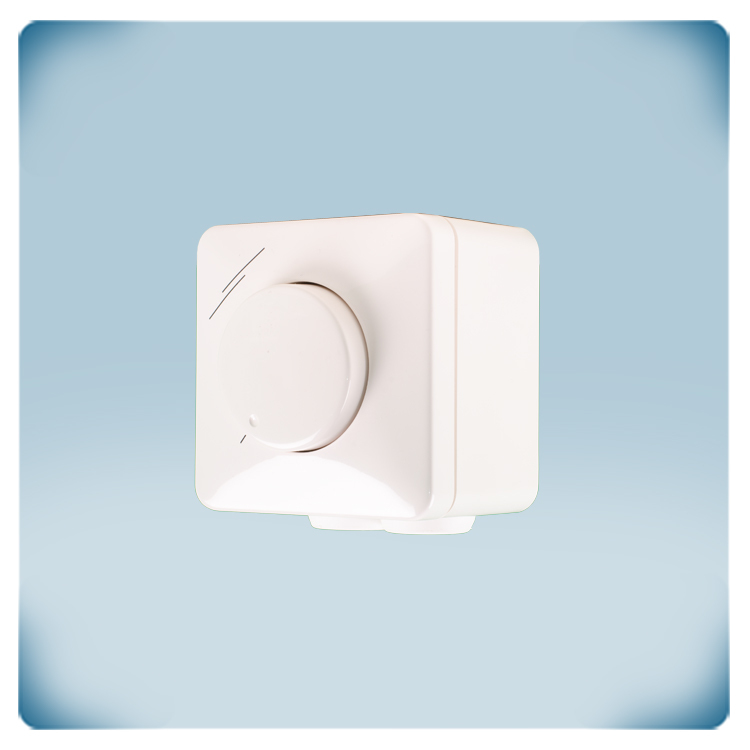

Potenziometro per ventilatore EC
Descrizione del prodotto
Il potenziometro MTV-1-010-PM può essere utilizzato per il controllo manuale di ventilatori EC, regolatori di velocità per ventilatori AC o serrande alimentate da attuatori. Richiede una tensione di alimentazione di 230 VAC e fornisce un segnale di uscita variabile continuo che può essere impostato da una manopola rotante con posizione off. Tramite un dip switch, è possibile selezionare i seguenti tipi di uscita: 1-10 VDC / 2-20 mA / 10-100% PWM. In posizione off, l'uscita è 0 VDC / 0 mA / 0% PWM. La gamma di uscita è regolabile tramite due trimmer interni tra Vmin (10-70%) e Vmax (30-100%). Il suo contenitore a prova di acqua e polvere è adatto sia per il montaggio a incasso (IP44) che su superficie (IP54).
Specifiche e descrizioni aggiuntive

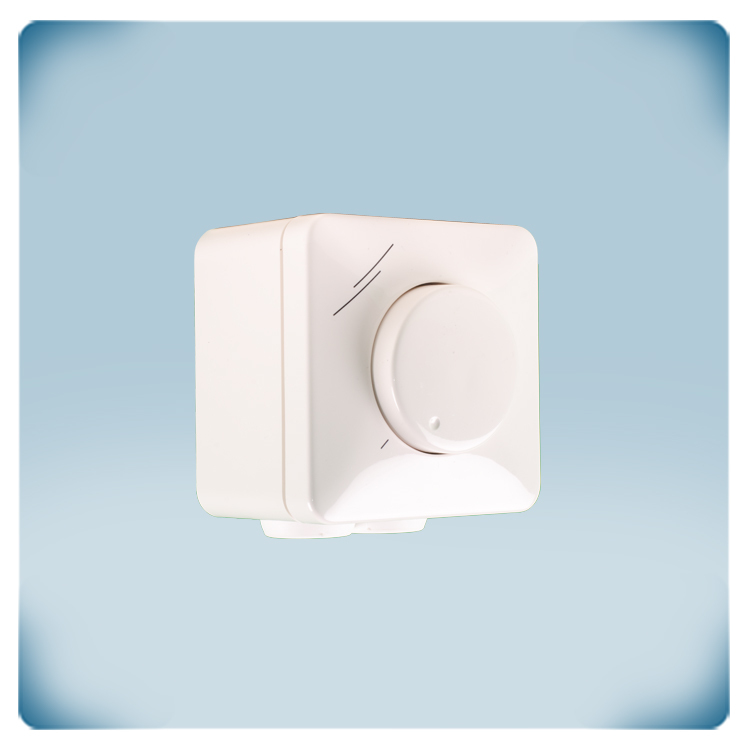

Potenziometro 0-10 Volt
I potenziometri MTV generano un segnale di uscita variabile continuo (es. 0-10 Volt). Questo segnale di uscita analogico può essere utilizzato per controllare a distanza i ventilatori EC, i regolatori di velocità dei ventilatori AC (serie EVS o MVS) o gli inverter di frequenza (serie FI-E).
Livello minimo e massimo regolabile

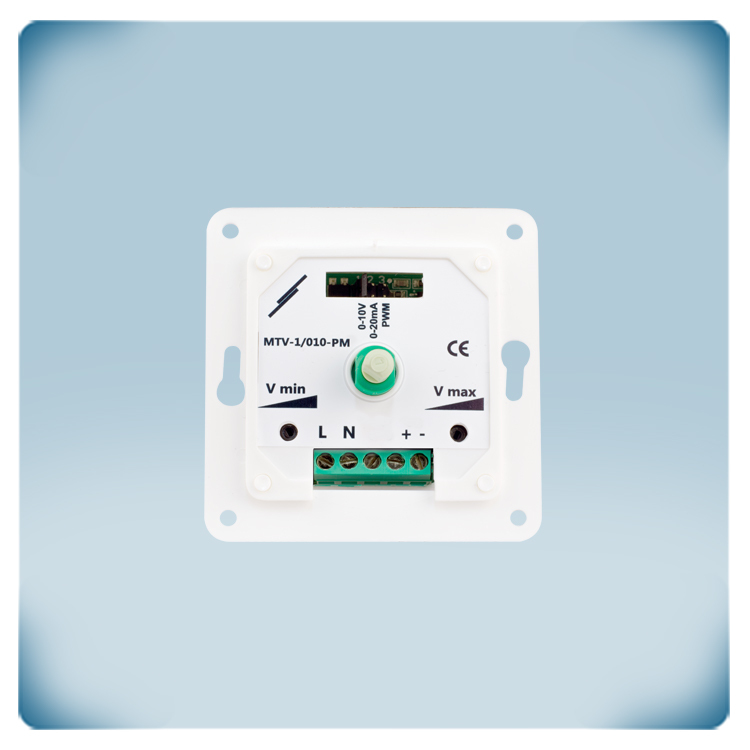

Alcuni motori EC non sono in grado di gestire segnali di controllo troppo piccoli. A volte un ventilatore è sovradimensionato o troppo potente. Nessun problema, i limiti superiore e inferiore dell'uscita di questo potenziometro possono essere regolati tramite trimmer. Il valore minimo di uscita è regolabile tramite trimmer (1). Il valore massimo di uscita può essere regolato tramite trimmer (2).
Alimentazione 230Vac
Questo potenziometro funziona direttamente con una tensione di rete di 230 VAC. Non è necessaria alcuna alimentazione separata!
Diversi tipi di output
Il tipo di uscita di questo potenziometro può essere selezionato tramite un dip switch (3): 0—10 V, 0—20 mA o 0—100 % PWM.
