Los reguladores por transformadores de las series GTH controlan la velocidad de motores monofásicos, regulables por tensión según las mediciones de temperatura. El control se realiza en 5 grados (escalones). Gracias al uso de la tecnología de autotransformadores, estos reguladores generan una tensión de alimentación con una forma sinusoidal perfecta. De este modo se asegura el funcionamiento silencioso del motor.

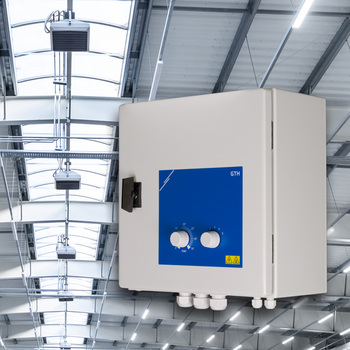

![Control de ventiladores con motores monofásicos según la temperatura Control de ventiladores con motores monofásicos según la temperatura](/es/archivos/noticias/imagen/imagen/1431/control-de-ventiladores-con-motores-monof%C3%A1sicos-seg%C3%BAn-la-temperatura.webp)
Informacion general
La ventilación mecánica es una solución importante para controlar la temperatura en espacios cerrados. El uso de motores monofásicos en esta aplicación puede ofrecer una serie de beneficios en términos de eficiencia energética y costes, si bien su velocidad se controla de una manera adecuada. Tomando en consideración todo eso hemos creado nuestras nuevas series de reguladores de ventiladores GTH21. Estos dispositivos ofrecen dos tipos de control. A través del botón giratorio, la velocidad del ventilador se puede configurar de una manera manual. Si se selecciona el modo automático, la velocidad disminuirá cuando la temperatura medida sea más baja que la temperatura ajustada (modo de calefacción) y aumentará cuando la medida sea más alta que la temperatura ajustada.
Novedades
Los reguladores GTH21 son una nueva versión de las antiguas y bien conocidas series GTH-1. Ambas versiones tienen las mismas funcionalidades, si bien los nuevos modelos usan una electrónica más moderna y avanzada y tienen comunicación Modbus RTU, que posibilita su control remoto. También a través de dicho protocolo es posible el seguimiento de diferentes parámetros y mediciones de temperatura.
Características principales de los nuevos reguladores
• Tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado, que se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
• Sonda de temperatura PT500. La temperatura ambiente se mide a través de la sonda de temperatura PT500. Este sensor se ofrece en diferentes cajas, que posibilitan distintos tipos de montaje. Los sensores de temperatura PT500 son termorresistencias de platino. Su valor de resistencia de salida cambia según la temperatura medida. A 0 °C, un sensor PT500 tiene un valor de resistencia de 500 ohmios. Con el incremento de la temperatura medida, el valor de salida también aumenta. Sin embargo, el cable de estos sensores también tiene un valor de resistencia. Cuanto más largo sea el cable, mayor será el valor de la resistencia. Por lo tanto, las longitudes de cable excesivamente largas pueden influir en los valores de temperaturas medidas. Por eso, es recomendable mantener limitadas las longitudes de los cables de este tipo de sensores.
• Salida no regulada de 230 VAC. Se puede utilizar para controlar dispositivos externos, como por ejemplo, una válvula con actuador eléctrico, un indicador de funcionamiento, una lámpara o cualquier otro dispositivo que sea adecuado para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
• Caja de alta calidad. Está hecha de acero (RAL 7035) con recubrimiento de poliéster. Tiene un grado de protección muy alto IP54. La caja es adecuada para montaje en superficie en ambientes cerrados.
