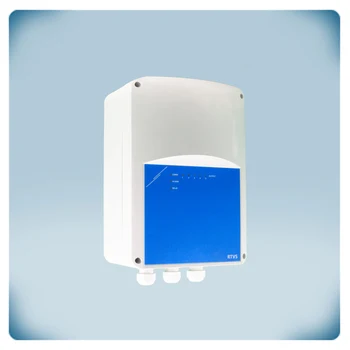

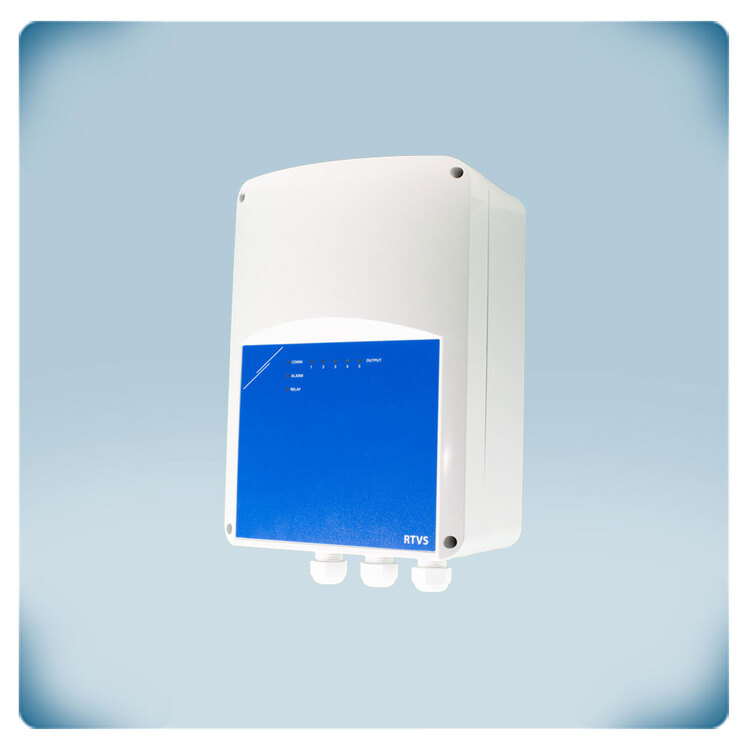

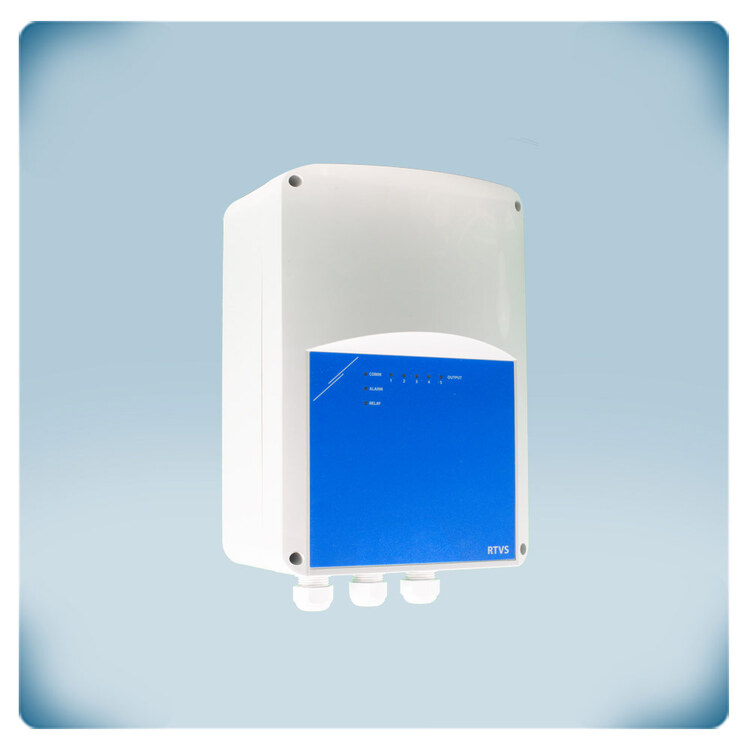

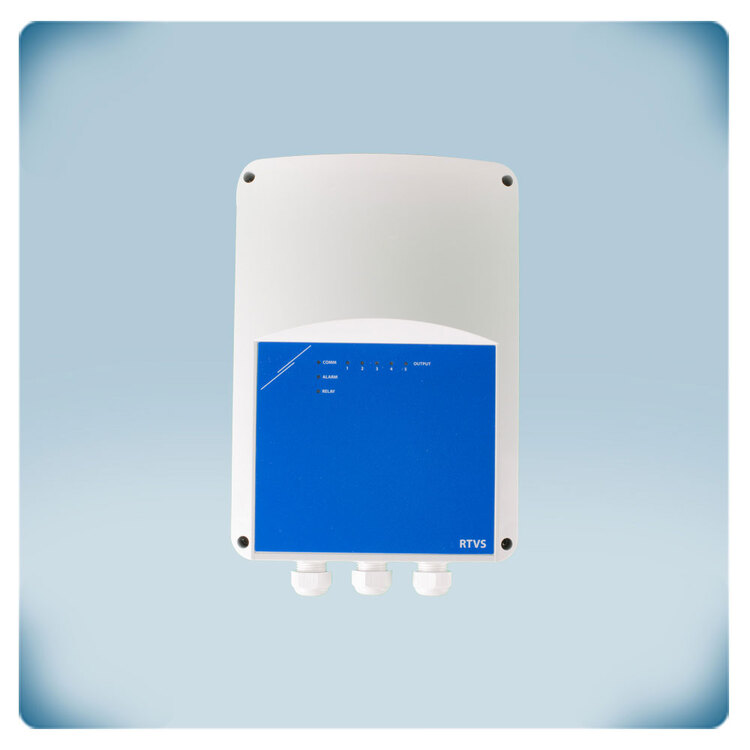

Trafo-Drehzahlsteller | Modbus RTU | 115 - 230 VAC | 3,5 A
Produktbeschreibung
Dieser Trafo-Drehzahlregler oder 5-Stufen Trafo wird über Modbus RTU gesteuert. Er braucht eine Versorgungsspannung von 115-230 VAC und ist geeignet für einphasige Motoren. Der (kombinierte) maximale Motorstrom beträgt 3,5 A. Er kann die Drehzahl manuell oder bedarfsabhängig regeln. Im Handbetrieb kann die Lüfterstufe über Modbus Holding Register 14 mit einem Potentiometer eingestellt werden. Im Automatikbetrieb kann ein Sentera Sensor, ein E/A-Modul oder GLT System angeschlossen werden zur Drehzahlregelung. So kann die Drehzahl entsprechend einem Sensor für Temperatur, relative Feuchte, CO2, Luftqualität oder CO geregelt werden. Die Drehzahl wird in Stufen geregelt. .
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler?
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Der RTVS8 verfügt ausserdem über Modbus RTU Kommunikation.
Anwendungsmöglichkeiten vom RTVS8
Im Gegensatz zu unseren Standard Trafo-Drehzahlsteller verfügt der RTVS8 nicht über einen Stufenschalter. Alle Parameter sollen über Modbus eingestellt werden.
Folgende Betriebsmodi sind möglich
Automatikbetrieb: Wenn Sie Automatikbetrieb gewählt haben, ändert der Regler automatisch die fünf Geschwindigkeiten gemäss den Werten die von dem angeschlossenen HLK-Transmitter gemessen werden.
Eine Drehzahlregelung basierend auf Temperatur, Feuchtigkeit, Kohlendioxid, Luftqualität, CO oder NO2 ist möglich.
Manueller Betrieb: Über Modbus kann das RTVS im manuellen Betrieb oder über ein Gebäudeleisystem gesteuert werden., zum Beispiel mit einem Potentiometer. Der Wert, der im spezifischen Modbus Register geschrieben wird, bestimmt die Drehzahl (5-stufig).
Der Sensor oder Potentiometer wird auf der Master-Buchse angeschlossen und die Master-Buchse versorgt auch das Potentiometer oder den Sensor.

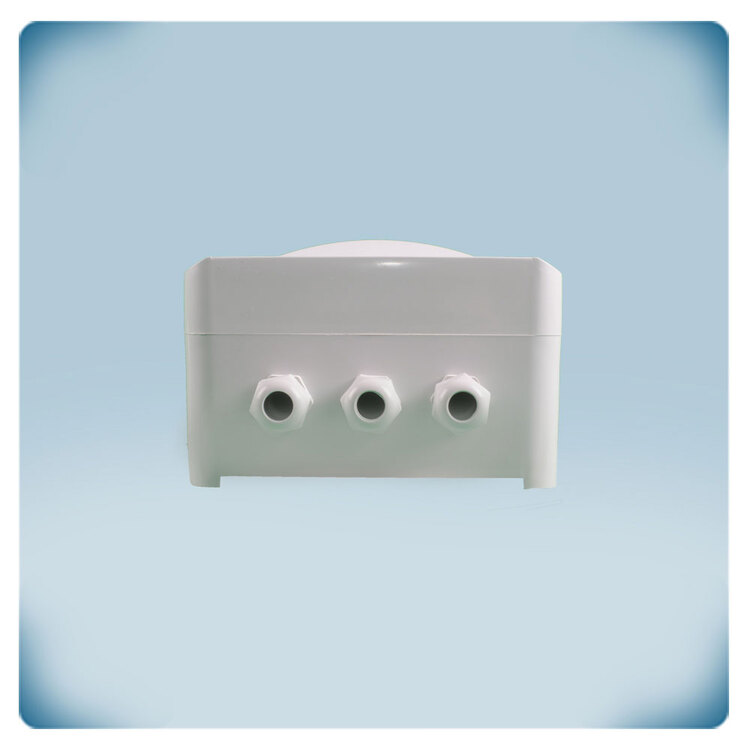

![Traforegler Kabeldurchführungen](/Images/lazy-loaded-images.webp)
Master RJ45 Buchse
Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.

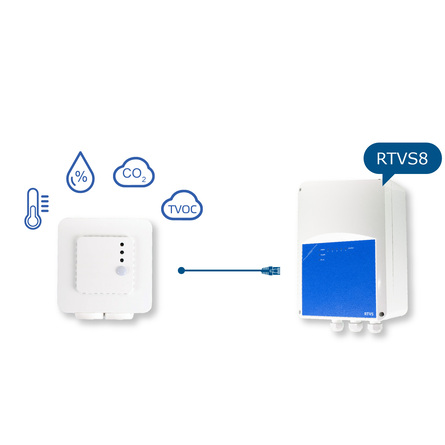

![Traforegler Kabeldurchführungen](/de/dateien/artikel/bild/beschreibung/rtvs8-35l22/bedarfsgesteuert-regeln-ac-ventilatoren-uuml;ber-modbus.jpg)
Master RJ45 Buchse
Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.
Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden.
Über die Modbus Software kann die TK-Überwachung ein- oder ausgeschaltet werden.
Was passiert bei einer Modbus Kommunikationsverlust?
Über die Modbus Software können Sie die Zeit einstellen bevor der Ausgang auf AUS gesetzt wird und können SIe wählen ob der RTVS1 bei Kommunikationsverlust ausschaltet oder ob der Ausgang gemäss der zuletzt gewählten Stufe arbeitet.
Was ist mit dem ungeregelten Ausgang (RELAY) gemeint? Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Der ungeregelte Ausgang kann über die Modbus Software aktiviert werden zur manuelle oder automatische Ansteuerung.
Senteraweb
Das Gerät kann über der RJ45 Gateway Buchse auf dem Senteraweb angeschlossen werden um Parameter auszulesen und zur Datenprotokollierung.
Alternativ kann über die Slave Buchse der RTVS8 angeschlossen werden auf einem GLT System
Auf diese Weise können Sie den Ausgang auf den gewünschten Wert setzen und viele andere Parameter einstellen. Alles im Zusammenhang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihrer GLT.
