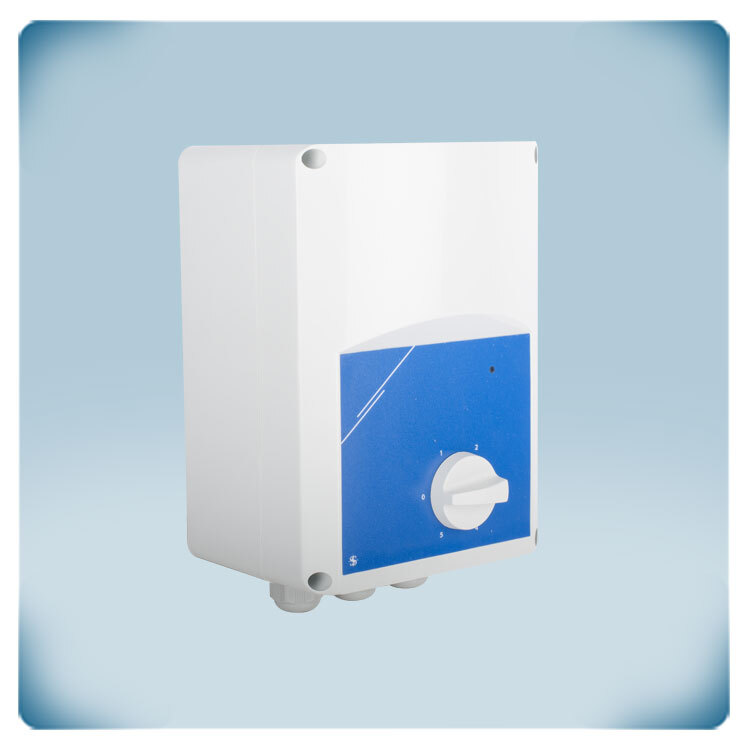

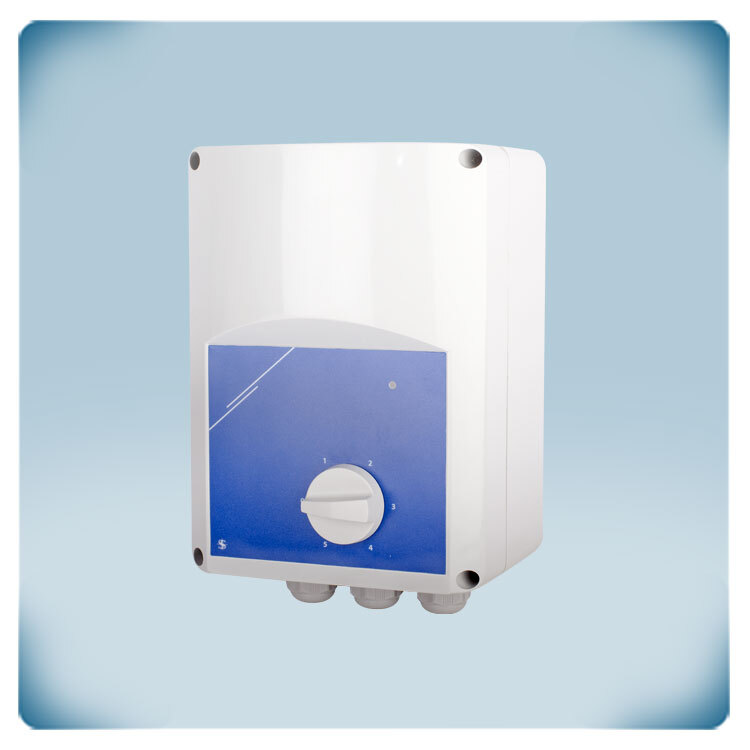

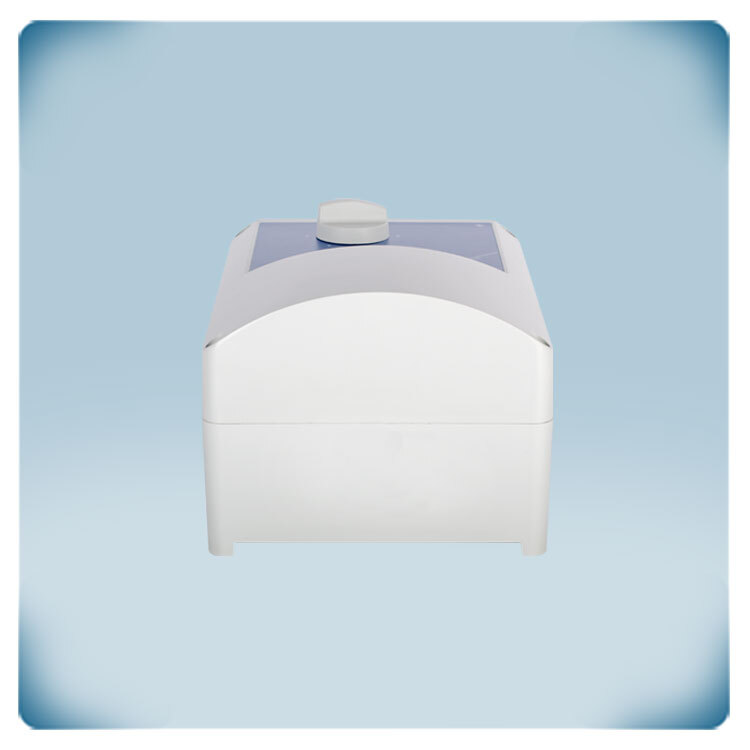

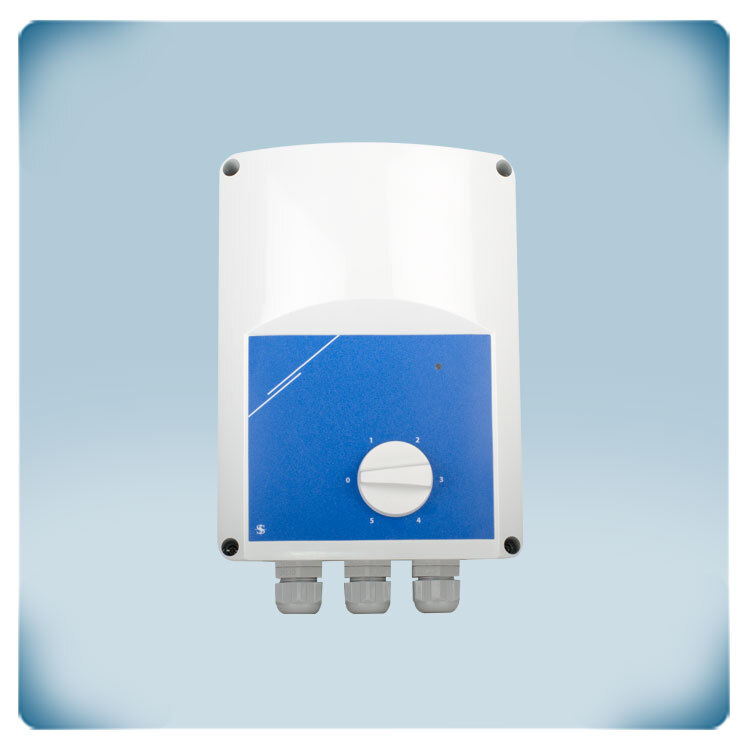

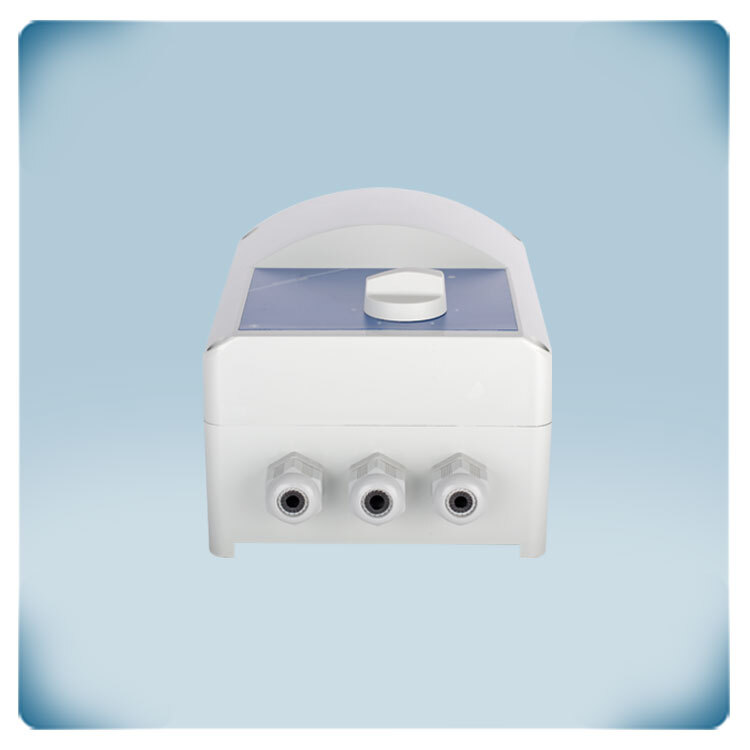

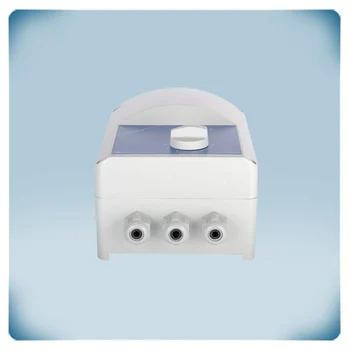

Trafo-Drehzahlsteller 7,5 A | Motorschutz
Produktbeschreibung
Dieser einphasige 5-Stufen-Trafo mit Motorschutz sorgt dafür, dass Ihr Motor bei Überhitzung abgeschaltet wird. Die TK Kontakten beider Geräten sollen mit einander verbunden werden. Die Drehzahl des Lüfters kann über den 5-Stufen-Schalter eingestellt werden. Der (kombinierte) maximale Motorstrom beträgt 7.5 A. Das Gerät hat Schutzgrad IP54 uns ist für Aufputzmontage in Innenräumen geeignet. Die Drehzahl wird in 5 Stufen durch Reduzierung der Motorspannung geregelt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Einfache 5-stufige Drehzahlregelung für Lüfter
Die Traforegler bieten eine unkomplizierte Lösung für die Steuerung der Belüftung in industriellen Umgebungen. 5-Sufen Trafos geben eine bequeme Möglichkeit, Dunstabzugshauben oder Abluftventilatoren zu regeln, ohne dass eine komplexe Konfiguration oder Programmierung erforderlich ist. Er bietet eine schnelle und effiziente Methode zur Anpassung der Drehzahl an die spezifischen Anforderungen der Umgebung.
Der Regler bietet fünf verschiedene Drehzahlstufen und ermöglicht es dem Benutzer, die Lüfterdrehzahl schrittweise zu erhöhen oder sie direkt auf die gewünschte Stufe einzustellen. Diese Flexibilität kann in Industrieumgebungen und Lagern von Vorteil sein, wo eine präzise Steuerung der Belüftung erforderlich ist.
Die sofortige Verwendbarkeit des Reglers nach dem Anschließen macht die Installation und den Betrieb zudem sehr einfach. Das spart Zeit und Mühe und ermöglicht es dem Benutzer, die Traforegler sofort zu nutzen.

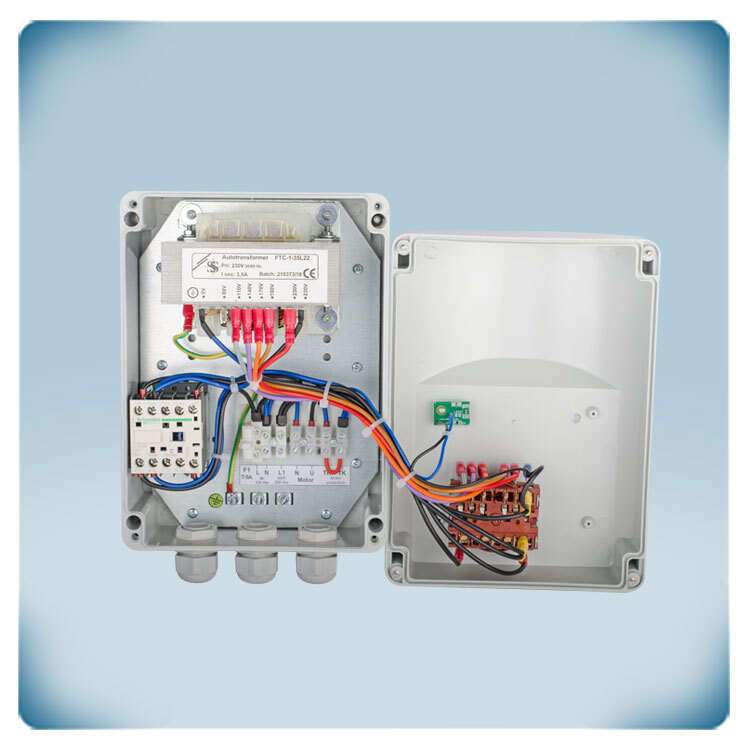

Darüber hinaus können Sie die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung leicht ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 110, 140, 170, 190 und 230 VAC, die Produktversion verfügt jedoch über 80 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann.
Die Motordrehzahlen werden über den eingebauten Drehschalter gewählt - einfach und zuverlässig!
Wo werden Traforegler eingesetzt?
5-Stufen Trafos sind in Großküchen, Lagerhallen oder industriellen Umgebungen weit verbreitet. Sie werden oft als einfache Steuerung für die Regelung von Dunstabzugshauben oder Abluftventilatoren verwendet.
![Autotransformator](/de/dateien/artikel/bild/beschreibung/strs1-75l22/spartransformatortechnologie.jpg)
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS1 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS1 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine dreiphasige Version des STRS1: den STRS4. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die einphasigen Modelle und hier für die dreiphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
Produktübersicht Trafo-Drehzahlregler
![Anschluss Trafo-Drehzahlregler](/de/dateien/artikel/bild/beschreibung/strs1-75l22/ac-motor-anschliessen-mit-traforegler.png)
