Temperatursensor für Warmwasserleitungen | PoM 24 VDC
Produktbeschreibung

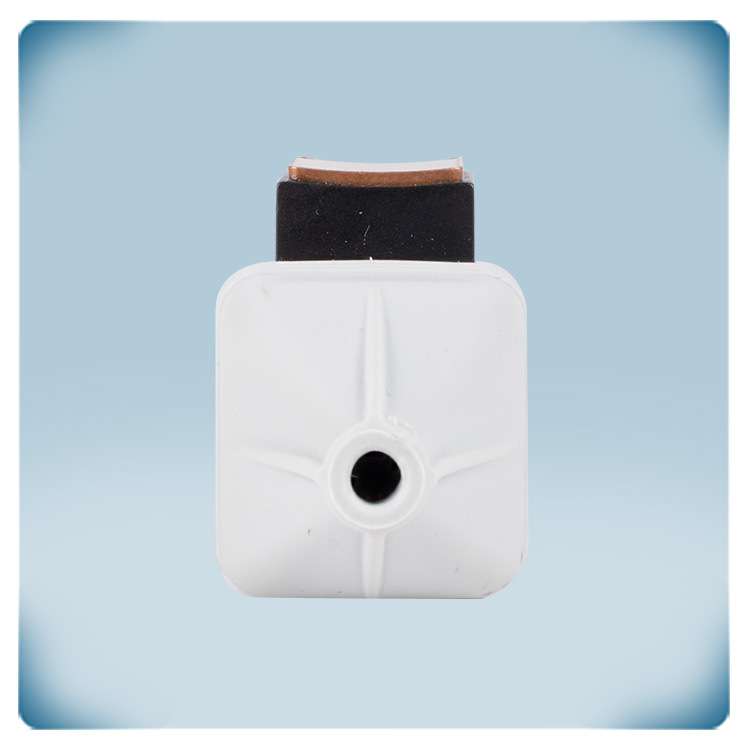

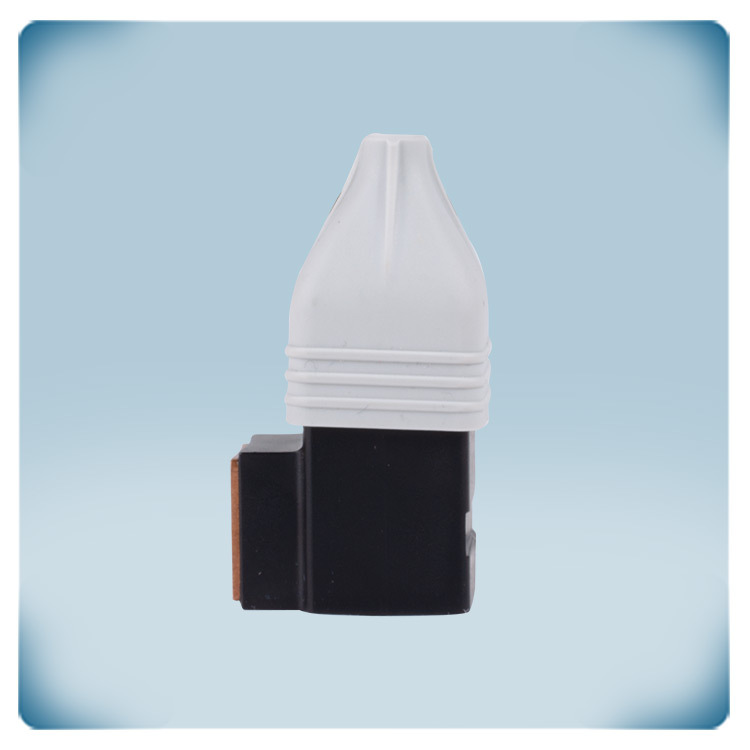

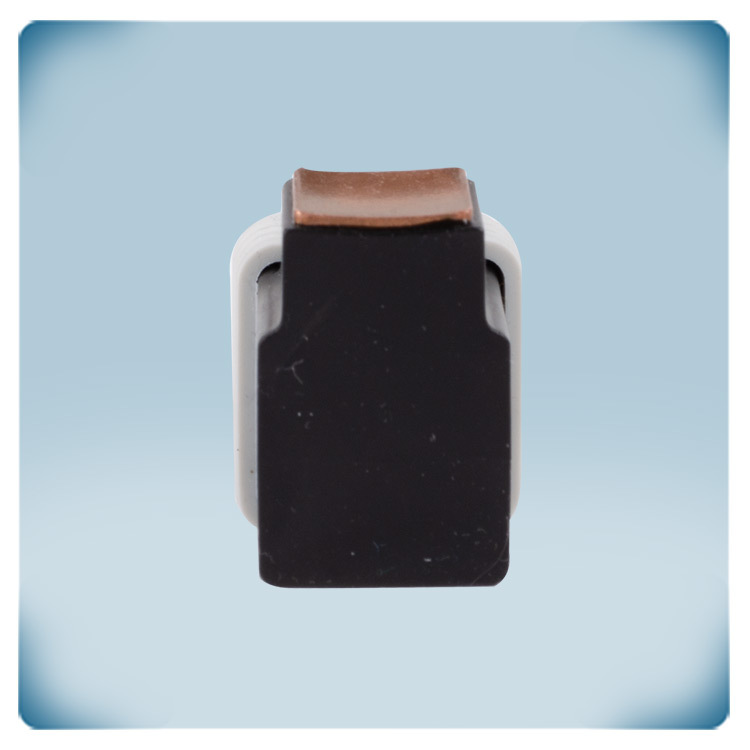

Dieser digitale Temperaturfühler verfügt über ein Kunststoffgehäuse und einer Kupferkontaktplatte zur externen Temperaturmessung von Warmwasserleitungen. Er kann direkt am Rohr besfestigt werden. Er benötigt eine Spannungsversorgung von 24 VDC. Sowohl die Spannungsversorgung als auch die Modbus RTU-Kommunikation können über einen einzigen RJ45-Stecker angeschlossen werden. Die gemessene Temperatur wird über Modbus übertragen.
Zusätzliche Spezifikationen und Beschreibung
Messung der Wasserrohrtemperatur

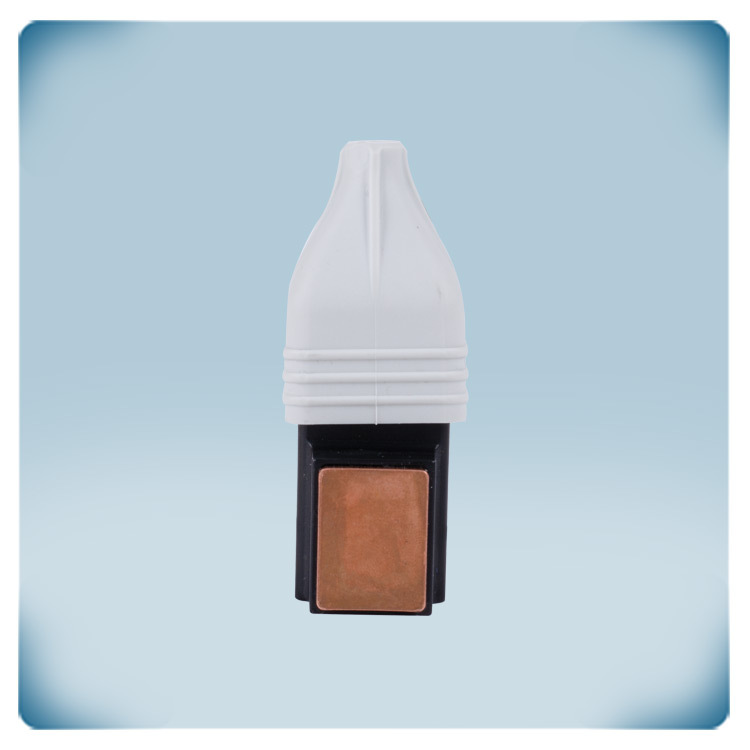

Dieser digitale Sensor misst die Temperatur in der Wasserleitung. Das ist ein guter Indikator für die Wassertemperatur im Inneren. Der Sensor wird mit einem blauen Wärmeleitpad geliefert. Ein Wärmeleitpad ist ein dünnes Rechteck aus wärmeleitendem Material. Bringen Sie das Wärmeleitpad zwischen der Kupferplatte des DTP-M-Sensors und dem Rohr an. Ein Wärmeleitpad füllt Luftspalten aus, die entstehen, wenn die Oberfläche des Rohrs nicht perfekt eben ist. Dadurch wird die Temperatur genauer gemessen und äußere Einflüsse werden minimiert.
Dieser digitale Sensor misst die Temperatur in der Wasserleitung. Das ist ein guter Indikator für die Wassertemperatur im Inneren. Der Sensor wird mit einem blauen Wärmeleitpad geliefert. Ein Wärmeleitpad ist ein dünnes Rechteck aus wärmeleitendem Material. Bringen Sie das Wärmeleitpad zwischen der Kupferplatte des DTP-M-Sensors und dem Rohr an. Ein Wärmeleitpad füllt Luftspalten aus, die entstehen, wenn die Oberfläche des Rohrs nicht perfekt eben ist. Dadurch wird die Temperatur genauer gemessen und äußere Einflüsse werden minimiert.
Kompaktes, wasserdichtes Gehäuse

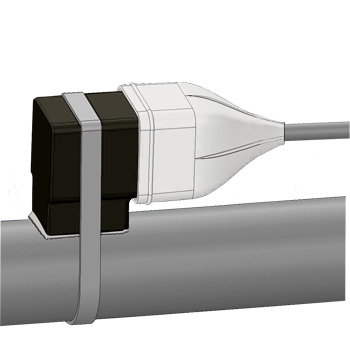

Dieser Sensor hat ein kompaktes, wasserdichtes Gehäuse. Dank seiner Kompaktheit kann der Sensor auch an Orten mit wenig Platz montiert werden. Trotz der geringen Größe bietet das Gehäuse eine IP65 Schutzart gegen das Eindringen von Wasser und Staub. Der Sensor wird mit einem Wärmeleitpad und einem hitzebeständigen Kabelbinder für eine einfache Montage geliefert, unabhängig vom Rohrdurchmesser.
Robust und zuverlässig
Klassische passive PT100-Sensoren geben die gemessene Temperatur als Widerstandswert aus, wobei 0 °C gleich 100 Ohm ist. Allerdings hat auch das Kabel, durch das das Ausgangssignal läuft, einen bestimmten Widerstandswert. Dadurch wird der Messwert verfälscht, und diese Verzerrung wird mit zunehmender Kabellänge immer stärker. Digitale Temperatursensoren mit einem analogen 0-10 Volt Ausgangssignal haben einen ähnlichen Nachteil. Größere Kabellängen haben einen höheren Widerstand, der das 0-10 Volt Signal beeinflusst. Dieser Sensor hat diese Nachteile nicht. Der DTP-M arbeitet voll digital und hat keinen 0-10 Volt Ausgang. Die gemessene Temperatur wird über Modbus RTU Kommunikation übertragen. Modbus-RTU Kommunikationskabel können eine Länge von bis zu 1.000 Metern haben. Das ist viel länger als die maximale Länge von Analogsignalen.
Power over Modbus

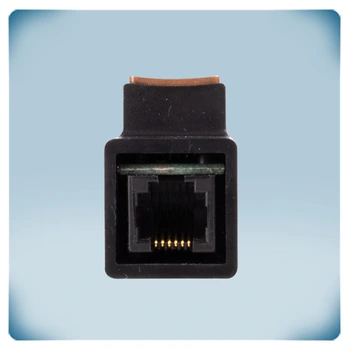

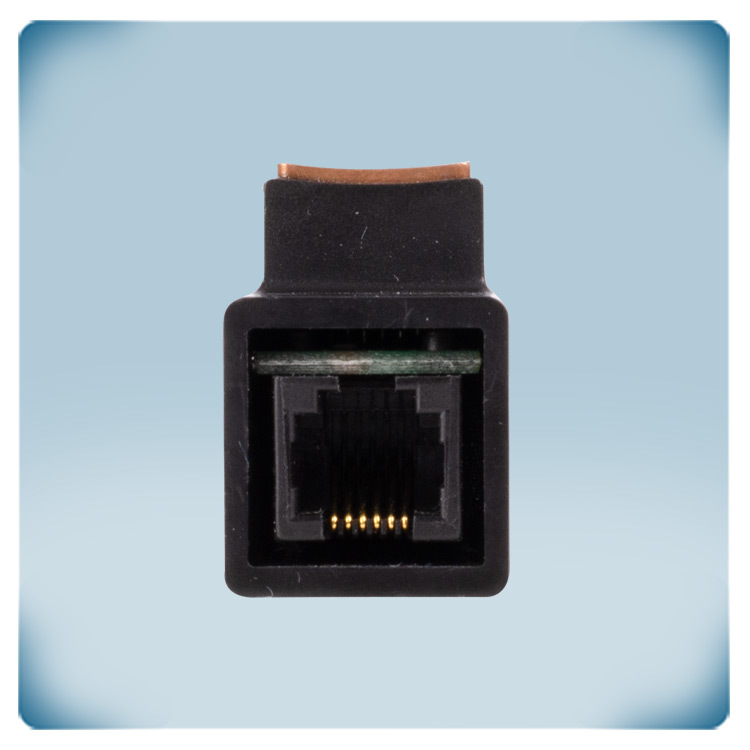

Eine RJ45 Buchse reicht aus, um diesen Sensor anzuschließen! Modbus-RTU Kommunikation und 24-Volt Stromversorgung sind über ein einziges Kabel verbunden - wir nennen es Power over Modbus oder PoM. Die gemessene Temperatur ist über Modbus RTU-Kommunikation verfügbar. Um die Verdrahtung zu vereinfachen, empfehlen wir die Sentera 24 VDC Stromversorgungen mit RJ45-Stecker zu verwenden. Diese Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
SenteraWeb - Cloud-Plattform für die Datenerfassung
Über ein Sentera Internet-Gateway kann dieser Sensor mit SenteraWeb verbunden werden. Dies ist die hochmoderne HVAC-Cloud-Plattform von Sentera. SenteraWeb bietet viele Möglichkeiten für Ihre Anwendung. Die Datenaufzeichnung informiert Sie einwandfrei über die Entwicklung der Wassertemperatur. Sie können in der Zeit zurückgehen, eine Grafik der Wassertemperaturen betrachten und die Temperatur zu jedem beliebigen Zeitpunkt sehen. Sie können Benachrichtigungen erhalten, wenn die Wassertemperatur zu niedrig ist oder umgekehrt über eine bestimmte Temperatur ansteigt. Sehen Sie sich den vollen Funktionsumfang von SenteraWeb unter www.senteraweb.eu an.
Anwendungsbeispiele
Dieser Sensor wird in der Regel zur Messung der Wassertemperatur in den Vor- und Rücklaufleitungen verwendet. Er kann verwendet werden, um zu überprüfen, ob Heizkessel, Wärmepumpen und Heizlüfter wie vorgesehen funktionieren. Er kann auch anzeigen, dass die Einstellungen eines Heizgeräts überarbeitet werden müssen: Wenn die Temperatur des Wassers in der Leitung zu schnell abfällt, muss die Kesseltemperatur möglicherweise auf eine höhere Temperatur eingestellt werden. Auch die Verteilung des Wassers an einen Heizlüfter ist möglicherweise nicht richtig eingestellt. Das Gerät kann zur Messung der Temperatur von Heizkesseln verwendet werden, die bis zu 85°C heizen sollen. Eine weitere Anwendung sind (öffentliche) Schwimmbäder. Mit diesem Produkt können Sie feststellen, wie lange es dauert, bis die Wassertemperatur ein angenehmes Niveau erreicht und wie viel Heizleistung erforderlich ist. Dies kann Ihnen helfen zu entscheiden, auf welche Temperatur Sie Ihren Heizkessel einstellen und Energie sparen sollten.
