Potentiometer für EC Ventilator mit integriertem ON-OFF - 85-264 VAC
Produktbeschreibung
Drehzahlpotentiometer in US-Ausführung. Es steuert EC Ventilatoren, Drehzahlregler für AC Lüfter oder Klappenstellantriebe. Die Versorgungsspannung beträgt 85-264 VAC. Das stufenlos einstellbare Ausgangssignal wird über den Drehknopf mit Aus-Stellung eingestellt. In der Aus-Stellung ist der Ausgang 0 %. Der Ausgangstyp kann über einen Dip-Schalter gewählt werden: 0-10 VDC / 0-20 mA / 0-100 % PWM. Der Ausgangsbereich ist über zwei interne Trimmer zwischen Vmin (0-40 %) und Vmax (60-100 %) einstellbar. Das spritzwassergeschütztes Gehäuse ermöglicht die Unterputz- oder Aufputz-Montage.
Zusätzliche Spezifikationen und Beschreibung
Wie kann die Drehzahl eines EC Ventilators geregelt werden?
Mit dem Potentiometer USV-8-010-PA kann die Drehzahl eines EC Ventilators eingestellt werden. Der EC Ventilator verfügt über einen 0-10 VDC Analogeingang. Mittels diesem Eingang kann die Drehzahl stufenlos über dem Potentiometer eingestellt werden.
Können auch andere Geräte über ein 0-10 VDC Signal geregelt werden?
Auch zum Beispiel Drehzahlregler für Wechselstromventilatoren und Klappenstellantriebe mit einem 0-10V Analogeingang können über ein Potentiometer die Geschwindigkeit von Ventilatoren regeln.
Das Potentiometer ist geeignet für alle Anwendungen in denen ein 0-10 VDC Führungssignal benötigt wird.
Einstellbare minimale und maximale Drehzahl
Einige EC-Motoren können keine zu kleinen Führungssignale verarbeiten. Manchmal ist ein Ventilator überdimensioniert oder zu stark. Keine Sorge, die Ober- und Untergrenze des Ausgangs dieses Potentiometers kann mit Trimmern eingestellt werden. Der minimale und maximale Ausgangswert kann mit den Trimmern eingestellt werden.
Einfach anzuschliessen!
Das Potentiometer braucht eine Versorgungsspannung von 85-264 VAC.
Das Gerät kann sowohl für Unterputzmontage als Aufputzmontage benutzt werde.
Aus-Stellung

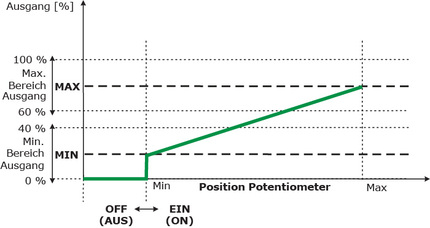

Der Drehknopf hat eine Aus-Stellung: Wenn der Drehknopf komplett gegen den Uhrzeigersinn gedreht wird, wird das Führungssignal deaktiviert. Wenn der Drehknopf im Uhrzeigersinn gedreht wird, rastet er aus der OFF-Position heraus. Das Führungssignal springt sofort auf seinen unteren Grenzwert. Falls ein EC-Ventilator an das Potentiometer angeschlossen ist, startet er und beschleunigt in Richtung niedriger Drehzahl. Der EC-Ventilator kann niemals mit einer niedrigeren Drehzahl als der gewählten Mindestdrehzahl aktiviert werden.
