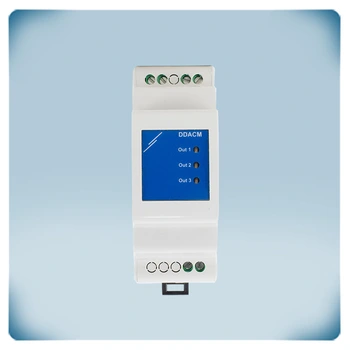

.webp "Ausgangsmodul für Modbus RTU")
.webp "Konverter Modbus RTU Analog")

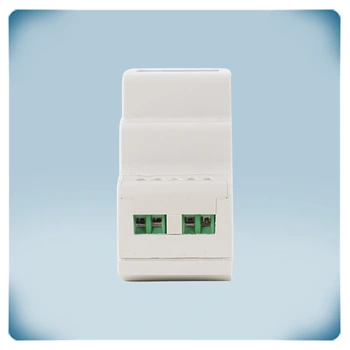

.webp "EIN/AUS Modul Modbus Analog")
.webp "I/O Modul Modbus Analog")
CE Komformität Erklärung
Modbus RTU zu Analogwandler - 3 Ausgänge
Produktbeschreibung
Dies ist ein Modbus RTU-Ausgangsmodul mit 3 Analogausgängen. Sie wandeln den Wert eines Modbus Holding Registers in ein analoges Ausgangssignal um. Der Standardausgangstyp ist 0-10 VDC. Falls erforderlich, kann ein anderer Ausgangstyp gewählt werden: 0-10 VDC / 0-20 mA / 0-100 % PWM. Die Versorgungsspannung ist 24 VDC PoM. Das bedeutet, dass sowohl die Modbus RTU Kommunikation als auch die Stromversorgung über einen RJ45-Stecker angeschlossen werden können. Dieses Modul benötigt eine Master-Einheit, wie z. B. die Sentera DRPU, ein BMS-System oder ein anderes Modbus Master Modul, das in der Lage ist, einen Wert in die DDACM Modbus Holding-Register zu schreiben.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert das?
Im Allgemeinen verwenden die von Sentera hergestellten Geräte die Modbus RTU-Kommunikation, um miteinander zu kommunizieren. Modbus RTU ist ein serielles Kommunikationsprotokoll, das die RS485 Technologie verwendet. In bestimmten Fällen kann es jedoch vorkommen, dass ein Sentera-Gerät mit einem Nicht-Sentera Produkt kommunizieren muss, z. B. mit einem Klappenantrieb oder einem EC-Ventilator.
Um diese Kommunikation zu erleichtern, wurde das DDACM-03 entwickelt. Dieses Modul bietet drei analoge Ausgänge, über die Befehle an die Nicht-Sentera Produkte gesendet werden können. Es gibt drei wählbare Ausgangstypen: 0-10 VDC, 0-20 mA oder 0-100% PWM.
Es ist wichtig zu beachten, dass diese Ausgänge in dieser Produktversion nicht galvanisch vom Modbus RTU-Eingang getrennt sind.
Ausgangstypen
Das Modul verfügt über drei Analogausgänge, die für den Betrieb in verschiedenen Modi konfiguriert werden können: 0-10 VDC, 0-20 mA oder 0-100% PWM (Pulsweitenmodulation).
Im Modus 0-10 VDC erzeugen die Analogausgänge Spannungssignale im Bereich von 0 bis 10 Volt. Der Ausgangswert ist direkt proportional zu dem gewünschten Steuersignal. Dies ist die Standardeinstellung und der am häufigsten verwendete Ausgangstyp für die meisten Anwendungen.
Im Modus 0-20 mA erzeugen die Analogausgänge Stromsignale im Bereich von 0 mA bis 20 mA. Der Ausgangswert ist wiederum direkt proportional zu dem gewünschten Steuersignal.
Im Modus 0-100% PWM erzeugen die Analogausgänge ein Impulssignal mit einem variablen Tastverhältnis. Das Tastverhältnis gibt den prozentualen Anteil der Zeit an, in der das Signal "an" ist, verglichen mit der Gesamtdauer des Impulses. Ein Tastverhältnis von 0 % entspricht einem nicht vorhandenen Signal, während ein Tastverhältnis von 100 % ein kontinuierliches "Ein"-Signal darstellt.
Die Wahl des zu verwendenden Modus hängt von den Anforderungen der angeschlossenen Nicht-Sentera-Geräte und deren Kompatibilität mit diesen Signaltypen ab.
Modbus-Master
Ein Modbus-Master Gerät ist erforderlich, um die entsprechenden Werte in die Modbus-Register des Moduls DDACM-03 zu schreiben und seine Analogausgänge zu steuern. Der Modbus-Master ist ein Gerät oder eine Softwareanwendung, die die Kommunikation im Modbus-Netzwerk initiiert und steuert. Er sendet Anfragen an Modbus-Slaves, um Daten zu lesen oder zu schreiben, und verarbeitet die von diesen Slaves erhaltenen Antworten. Ein solches Gerät ist der Universalregler DRPUM von Sentera. Dieser auf einer DIN-Schiene montierte Regler benötigt eine anwendungsspezifische Firmware. Über ein Internet-Gateway kann der Regler mit SenteraWeb - dem Online-HVAC-Portal von Sentera - verbunden werden. Über SenteraWeb können Sie die gewünschte Anwendung auswählen und die anwendungsspezifische Firmware in die angeschlossenen Geräte herunterladen. Das Master-Gerät kann die Ausgänge einstellen, indem es Werte in die Modbus-Holding-Register 12, 16 und 20 schreibt.
RGB LED-Anzeigen
Das Modul DDACM-03 verfügt über drei RGB-LEDs, die den Funktionsstatus der Ausgänge anzeigen. Im Normalbetrieb mit einem Ausgangswert größer als 0 leuchtet die LED grün. Wenn der Ausgang 0 ist, leuchtet die LED gelb. Liegt ein Hardware- oder Modbus-Problem vor, leuchtet die LED rot, um ein Problem anzuzeigen.
Gerät zur Montage auf DIN-Schiene
Das Modul DDACM-03 ist für die Montage auf einer DIN-Schiene vorgesehen. Es kann mit Hilfe des Verriegelungsclips einfach an einer DIN-Schiene befestigt werden.
Die Modbus-RTU-Kommunikation und die 24-VDC-Stromversorgung des Moduls werden über eine RJ45-Buchse angeschlossen. Für eine bequeme Verkabelung empfiehlt Sentera die Verwendung ihrer 24-VDC Stromversorgungen mit einer RJ45-Buchse, die ebenfalls auf einer DIN-Schiene montiert werden.
Das Gehäuse des Moduls bietet eine Schutzart von IP30, was bedeutet, dass es einen gewissen Schutz gegen das Eindringen von Staub und Feuchtigkeit bietet.
