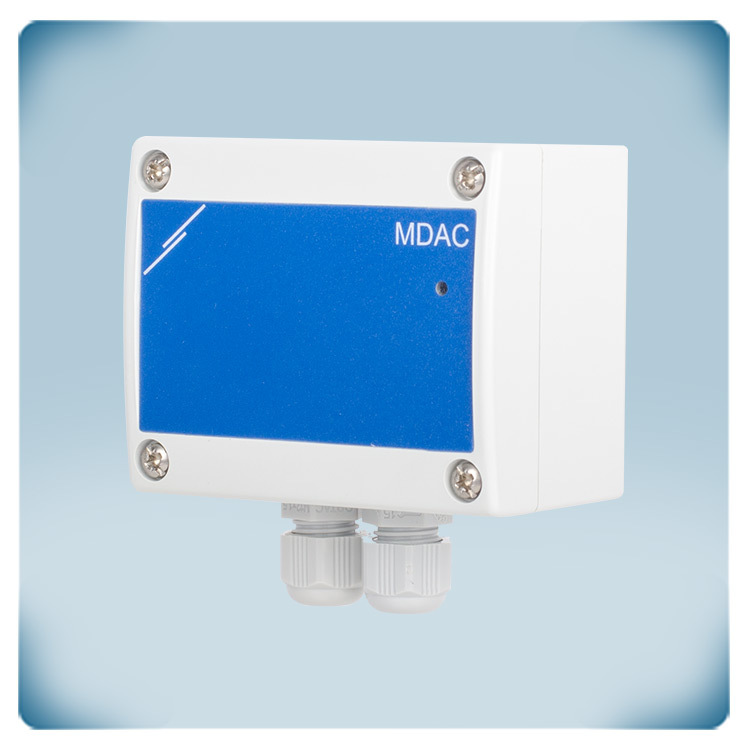

.webp "Modbus RTU zu Analog 0-10 VDC Wandler")

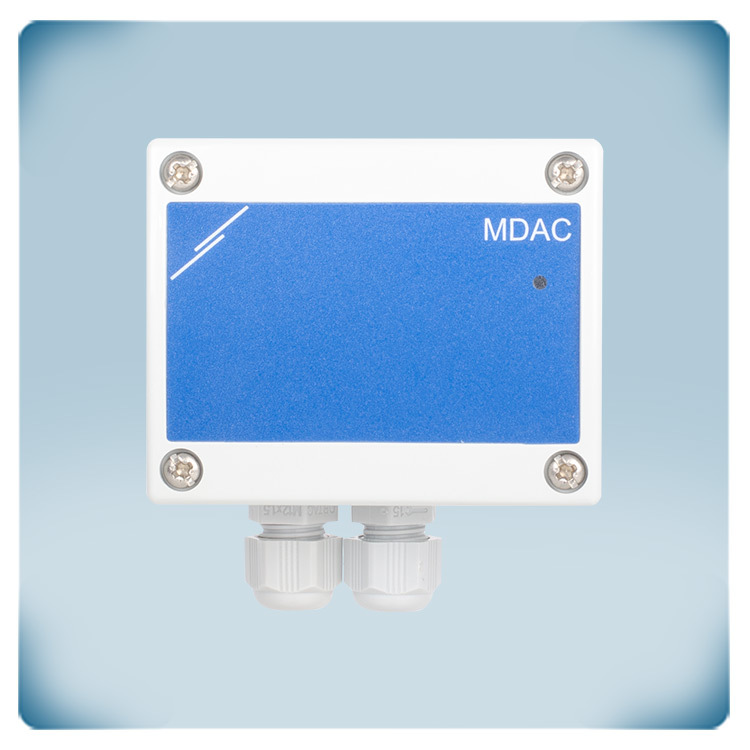

.webp "Modbus RTU zu Analog 0-20 mA Wandler")

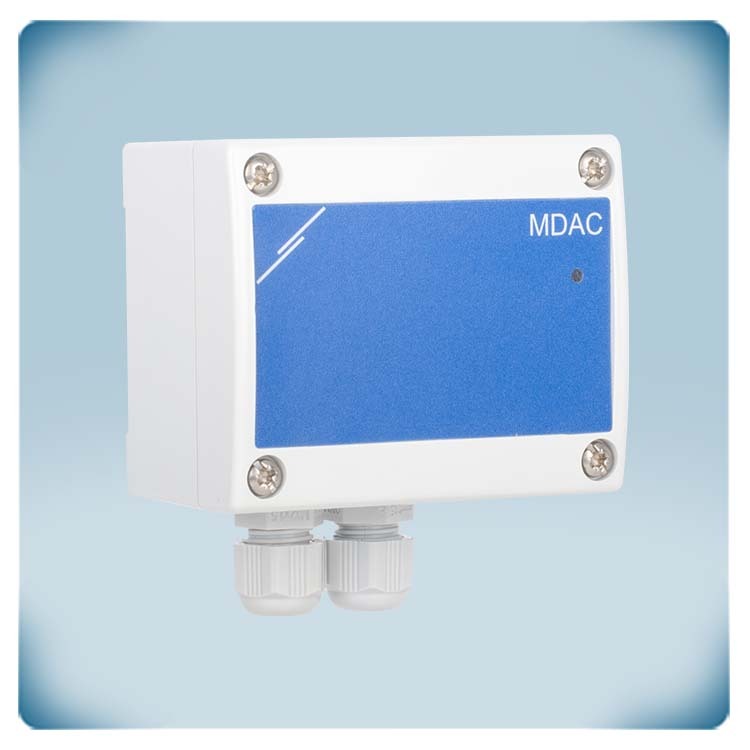

.webp "Modbus RTU zu Analog PWM Wandler")

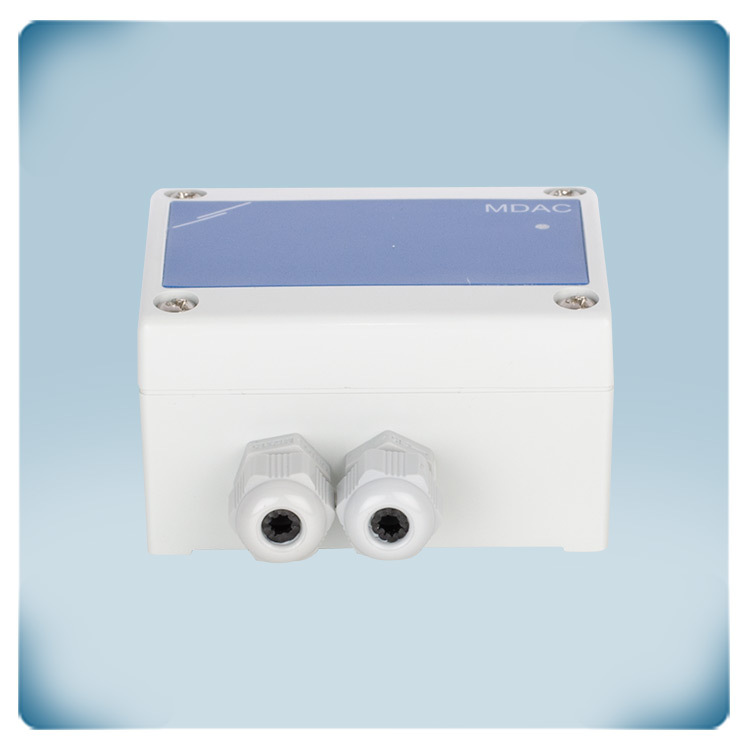

.webp "Modbus RTU zu Analog Wandler")

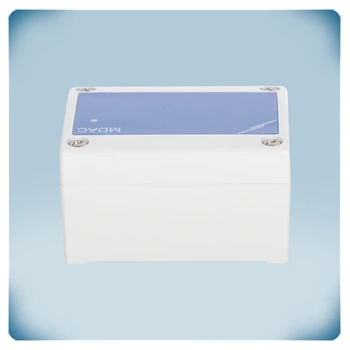

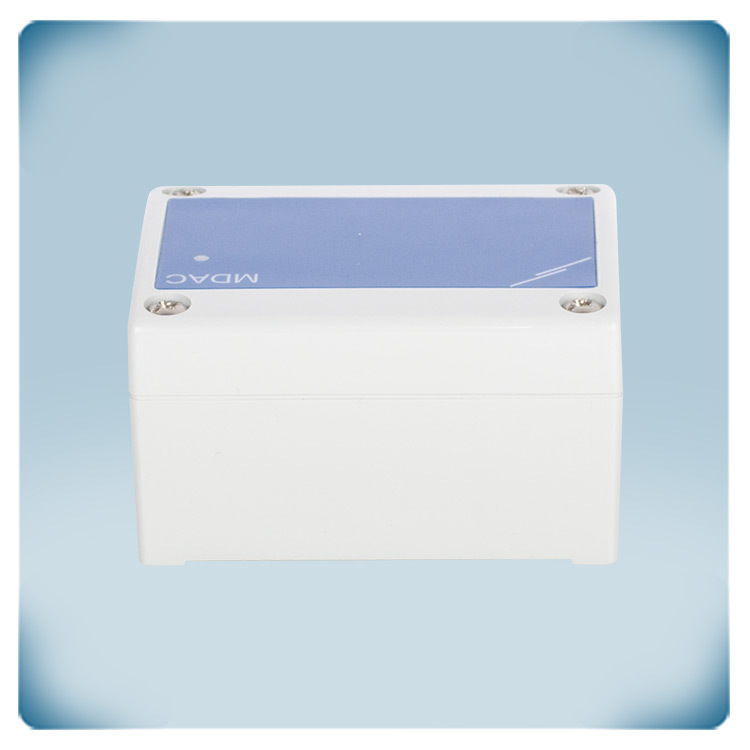

.webp "Modbus RTU zu Analog 0-10 VDC / 0-20 mA / PWM Wandler")

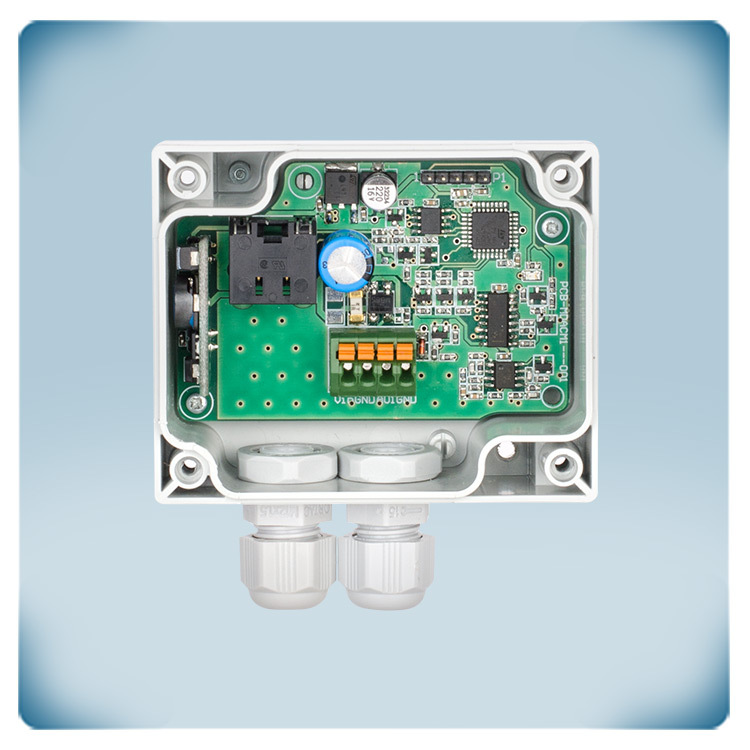

.webp "Modbus RTU zu Analog Wandler - Power over Modbus - PoM")
CE Komformität Erklärung
Modbus RTU zu Analog Signalwandler
Produktbeschreibung
MDACM1 ist ein Signalwandler Modbus RTU zu Analog. Der Analogausgang ist wählbar: 0-10 VDC / 0-20 mA / 0-100 % PWM. Die Versorgungsspannung beträgt 24 VDC. Die Versorgungsspannung kann über die Klemmenleiste oder über die RJ45 Buchse angeschlossen werden. Mit diesem Modul können Modbus Holding Register in ein analoges Ausgangssignal umgewandelt werden. Das Gerät benötigt ein Master Gerät, wie z.B. die Sentera DRPU oder RDPU oder ein beliebiges GLT System oder Master-Modul, das in der Lage ist, einen Wert in die Modbus-Holdingregister zu schreiben. Das Gerät hat einen IP65 Schutzgrad.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert es?
Modbus ist ein weithin anerkannter und häufig verwendeter Standard im Bereich Heizung, Lüftung, Klimaanlage und Gebäudeautomation. Es handelt sich um ein vielseitiges Kommunikationsprotokoll, das es HVAC-Systemen ermöglicht, effizient Daten zwischen verschiedenen Komponenten wie Sensoren, Steuerungen, Aktoren und anderen Geräten auszutauschen und so die Überwachung und Steuerung von HVAC-Systemen zu erleichtern. Modbus bietet ein standardisiertes und zuverlässiges Kommunikationsmittel und ist daher eine beliebte Wahl für die Integration und Interoperabilität innerhalb von HVAC-Systemen und zwischen Gebäudeautomationssystemen im Allgemeinen. Allerdings müssen einige Geräte ohne integrierte Modbus-RTU-Kommunikation an ein Modbus-Netzwerk angeschlossen werden. In solchen Fällen dient der MDACM1 dazu, das Modbus RTU-Signal (RS485) in ein analoges oder modulierendes Ausgangssignal umzuwandeln, mit Optionen für 0-10 VDC, 0-20 mA oder PWM. Zur Steuerung des Konverters ist eine Master-Einheit erforderlich, wie die Universalregler von Sentera oder jedes andere Gebäudemanagementsystem (BMS) oder Master-Modul, das Werte in Modbus Holding Register schreiben kann.
Zwei Versorgungsmöglichkeiten Der Konverter verfügt über Power over Modbus (PoM) – ein Konzept, bei dem elektrischer Strom über dieselben Kommunikationskabel geliefert wird, die für die Datenübertragung in einem Modbus-Netzwerk verwendet werden. Durch diesen Ansatz entfällt die Notwendigkeit einer separaten Stromversorgung oder Verkabelung für die angeschlossenen Geräte, was die Installation rationalisiert und kostengünstiger macht.
Bei PoM erfolgt die Stromversorgung typischerweise über dieselben Twisted-Pair-Kabel, die für die Modbus-RTU-Kommunikation über ein Standard-Ethernet-Kabel verwendet werden. Es vereinfacht die Einrichtung von Geräten in einem Modbus-Netzwerk, insbesondere in Situationen, in denen die Bereitstellung separater Stromquellen für jedes Gerät unpraktisch oder teuer wäre. Wenn Sie möchten, können Sie auch Ihr eigenes UTP-Kabel mit einem RJ45-Stecker für PoM crimpen. Diese Option ist geeigneter und einfacher zu realisieren, da wir für eine effizientere Installation empfehlen, das Kabel vor dem Crimpen durch die Kabelverschraubung des Geräts einzuführen und dann das gecrimpte Kabel in die Buchse einzustecken. Nachdem Sie das Kabel über die RJ45-Buchse angeschlossen haben, verfügen Sie über ein einziges Kabel über 24 VDC und Modbus-Kommunikation. Das Gerät verfügt jedoch über eine weitere Versorgungsmöglichkeit – über die Federkraftklemmen. Diese Klemmenblöcke wurden für den sicheren und bequemen Anschluss von Drähten oder Leitern in elektrischen oder elektronischen Anwendungen entwickelt und verfügen über einen Federmechanismus, der einen schnellen und zuverlässigen Drahtanschluss ermöglicht, ohne dass Schrauben oder andere herkömmliche Befestigungselemente erforderlich sind. Um einen Draht mithilfe der Federklemmen anzuschließen, führen Sie den Draht einfach in den dafür vorgesehenen Schlitz ein, indem Sie mit einem Schlitzschraubendreher auf den Federmechanismus drücken. Der Mechanismus hält den Draht dann fest an Ort und Stelle. Bitte beachten Sie, dass MDACM1 über den RJ45-Stecker oder über die Anschlussklemmen versorgt werden muss. Versorgen Sie das Gerät nicht gleichzeitig über den RJ45-Stecker und die Anschlussklemmen! Zur Versorgung des MDACM1 können Sie unsere 24 VDC-Stromversorgungsmodule nutzen.
LED-Anzeige
Das Gerät verfügt über eine grüne LED-Anzeige, die dauerhaft leuchtet, um anzuzeigen, dass das Gerät mit Strom versorgt wird, und blinkt, wenn eine aktive Modbus-Kommunikation besteht.
Hochwertiges Gehäuse, geeignet für anspruchsvolle Umgebungen
Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94) Kunststoff. Dieses Material ist hitzebeständig, sehr zäh und bietet einen guten Schutz gegen Stöße. Das MDACM1-Gehäuse bietet einen IP65-Schutz gegen das Eindringen von Schmutz und Wasser und wird an der Wand montiert. Dank seines Designs und seiner Langlebigkeit kann das Gerät auch in rauen Umgebungen oder im Freien eingesetzt werden.
