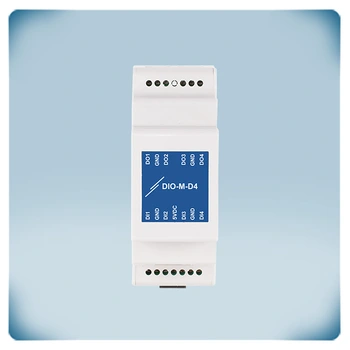

Modbus RTU Ein- Ausgabemodul mit 4 digitalen Eingängen und Ausgängen
Produktbeschreibung
DIO-M-D4 ist ein digitales E/A Modul für Modbus RTU Netzwerke mit 4 galvanisch getrennten digitalen Eingängen, 4 digitalen Ausgängen und Modbus RTU-Kommunikation für DIN-Schienenmontage. Dieses I/O Modul ermöglicht den Anschluss von Geräten ohne Modbus RTU Kommunikation an das Modbus RTU Netzwerk. Es verfügt über einen 'Power over Modbus' oder PoM-Anschluss. Dies bedeutet, dass die Modbus RTU Kommunikation und die 24 VDC Versorgung über einen RJ45 Stecker angeschlossen werden können.
Zusätzliche Spezifikationen und Beschreibung

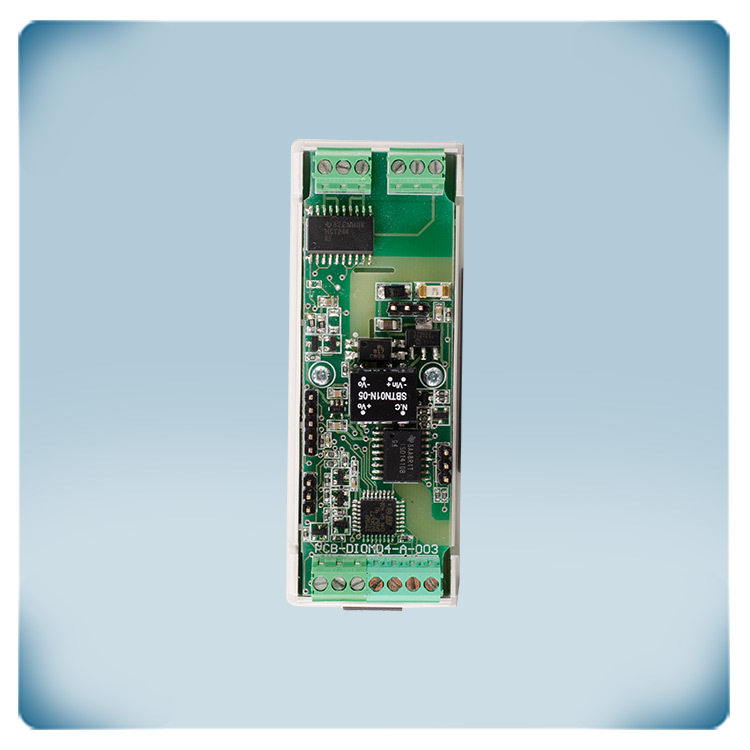

Wie funktioniert das?
Sentera-Geräte kommunizieren miteinander über Modbus RTU Kommunikation. Modbus RTU ist ein serielles Kommunikationsprotokoll, das die RS485-Technologie verwendet. Einige Anwendungen erfordern die Kommunikation mit Nicht-Sentera-Produkten - z.B. einem Klappenantrieb, einem Türschalter, etc. Diese Nicht-Sentera-Produkte können über dieses DIO-M-D4-Modul angeschlossen werden. Sie können Befehle über die digitalen Ausgänge dieses Moduls empfangen. Sie können Informationen über die digitalen Eingänge dieses Moduls senden. Die digitalen Ausgänge haben im aktivierten Zustand einen Ausgangspegel von 5 VDC. Sie sind kurzschlussfest. Die kombinierte Höchstlast beträgt 100 mA.

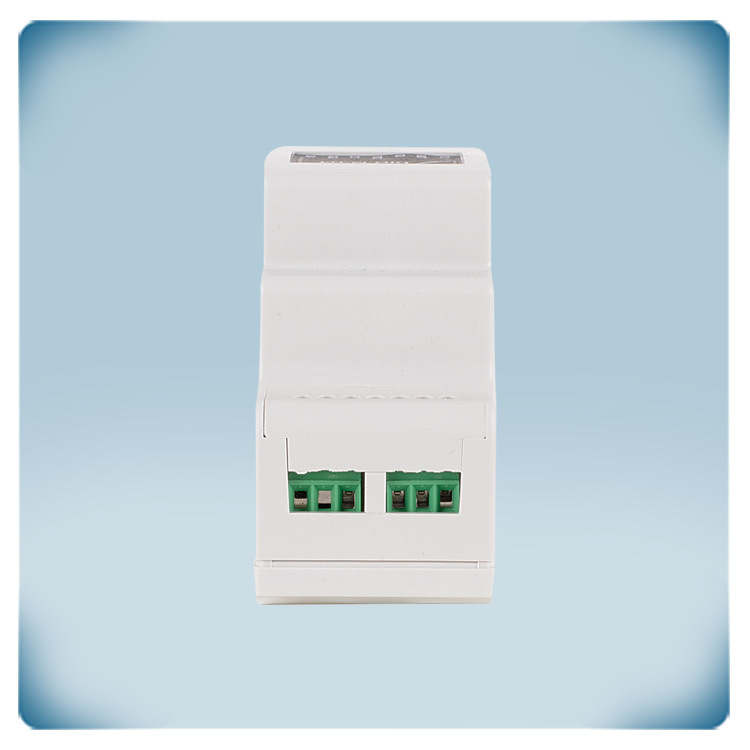

Wie anschließen?

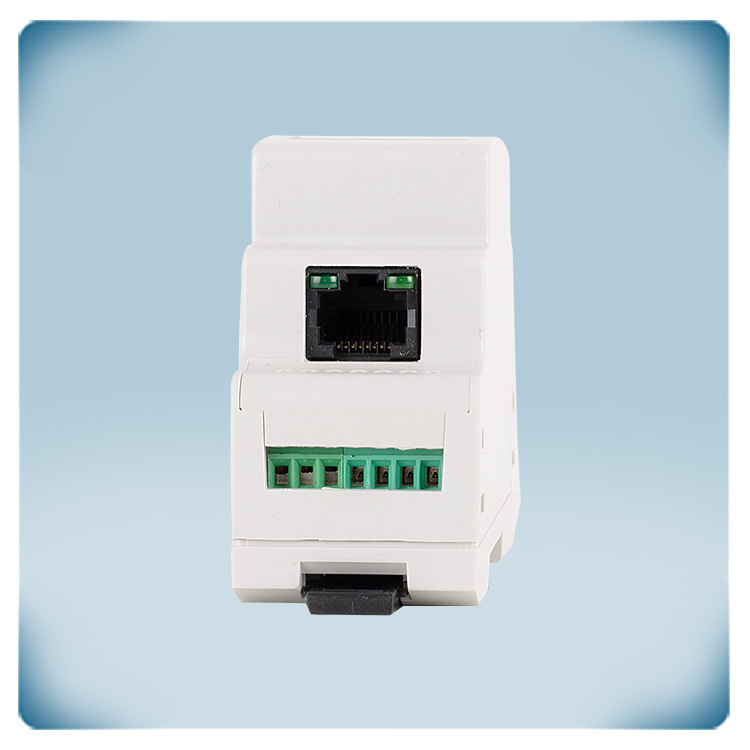

Die Modbus RTU-Kommunikation und die 24 VDC-Versorgungsspannung für dieses Modul werden über die RJ45-Buchse angeschlossen. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung von Senteras 24 VDC Netzteilen mit RJ45 Anschluss. Das Gehäuse bietet einen IP30-Schutz gegen das Eindringen von Staub und Feuchtigkeit.

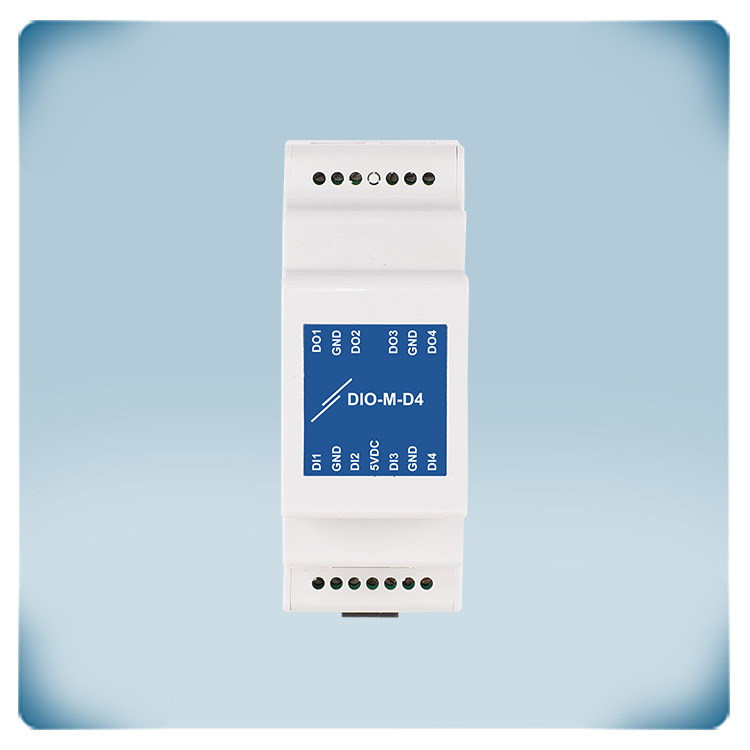

Digitale Eingänge: Es gibt mehrere Möglichkeiten, die digitalen Eingänge des DIO-M-D4 anzuschließen. Das E/A-Modul verfügt auch über eine Motortachosignal-Erkennung und -Lesung.
Digitale Ausgänge: Die digitalen Ausgänge des DIO-M-D4 müssen mit den Eingängen des externen Geräts verbunden werden.
Weitere Informationen finden Sie in der Montageanleitung des Geräts, die Sie von unserer Website herunterladen können.
Betriebsmodi
Obwohl die 4 digitalen Eingänge und die 4 digitalen Ausgänge völlig unabhängig voneinander arbeiten können (normaler Modbus-Modus), ist es auch möglich, die Ausgänge mit den Eingängen interagieren zu lassen. Das Eingangs-/Ausgangsmodul verfügt über zwei Betriebsmodi:
Normaler Modus: Der Normalmodus ist die Standardbetriebsart. Im Normalmodus ist ein Modbus-RTU Mastergerät erforderlich, um die Ausgänge zu steuern und die Eingangswerte dieses Moduls zu lesen. Damit die digitalen Ausgänge in diesem Modus funktionieren (ohne Interaktion mit den Eingängen), sollten die Modbus-Halteregister 21 bis 24 auf "0" gesetzt werden (Normaler Modbus-Modus). Die Holding-Register 11 bis 14 können dann verwendet werden, um die digitalen Ausgänge (DО1 bis DО4) auf Low oder High zu setzen.
Gebundener Modus (Tied Mode): Der Tied-Modus kann über Modbus RTU aktiviert werden. Im gebundenen Modus interagieren die Ausgänge mit den Eingängen. Wenn ein Eingang aktiviert wird, wird auch der mit diesem Eingang verknüpfte Ausgang aktiviert. Es gibt mehrere Möglichkeiten, die digitalen Eingänge dieses Moduls zu aktivieren. Die Eingänge können durch ein externes Gerät mit einem digitalen Ausgang, einem potenzialfreien Kontaktausgang oder durch ein Tachosignal aktiviert werden. Ein Tachosignal kann zur Messung der Motordrehzahl verwendet werden. Es können Tachosignale im Bereich von 0 - 60.000 U/min oder 0 - 1.000 Hz erfasst werden.

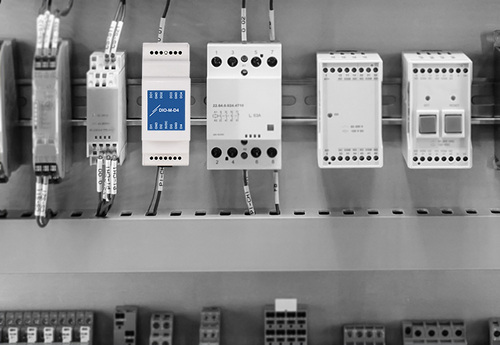

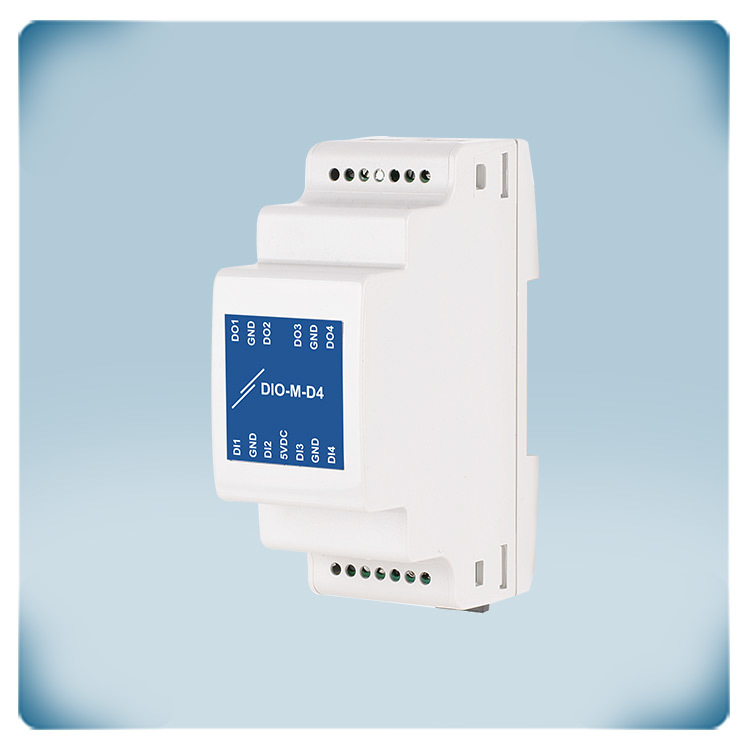

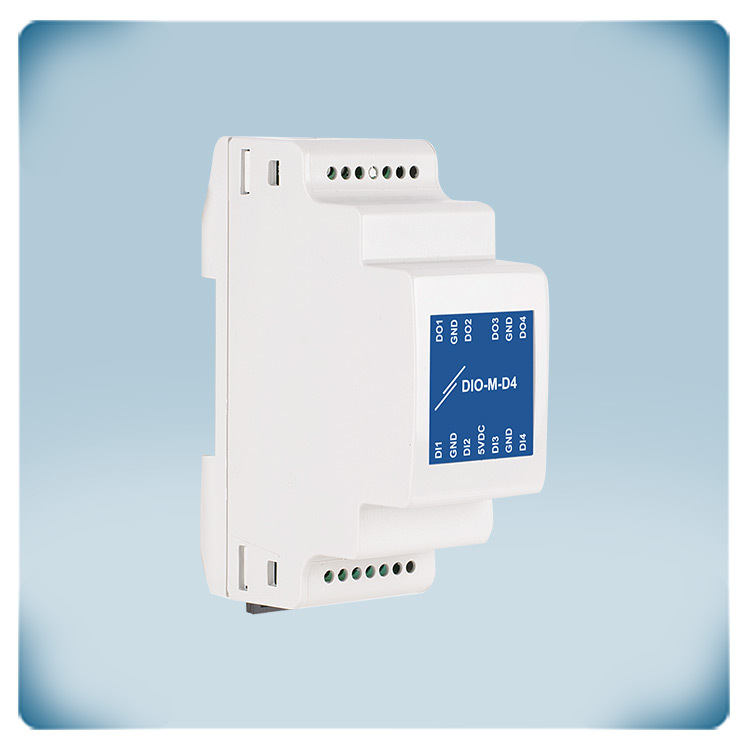

Montage auf DIN-Schiene
Dieses Modbus-RTU E/A-Modul ist für die Montage auf einer DIN-Schiene vorgesehen - die perfekte Lösung für industrielle Steuerungsanlagen. DIN-Schienen sind Metallschienen, die den Industriestandards entsprechen und für die Montage von industriellen Verarbeitungsgeräten verwendet werden. Die Installation ist sehr einfach - das Gerät wird einfach auf die Schiene montiert und mit dem Stift an der Unterseite des Geräts verriegelt. DIN-Schienen-Elektronik gibt es schon seit langem, und sie wird in industriellen Anwendungen in einer Vielzahl von Branchen immer beliebter.
