Modbus RTU E/A Modul 4 Digitaleingängen und 2 Relaisausgängen
Produktbeschreibung

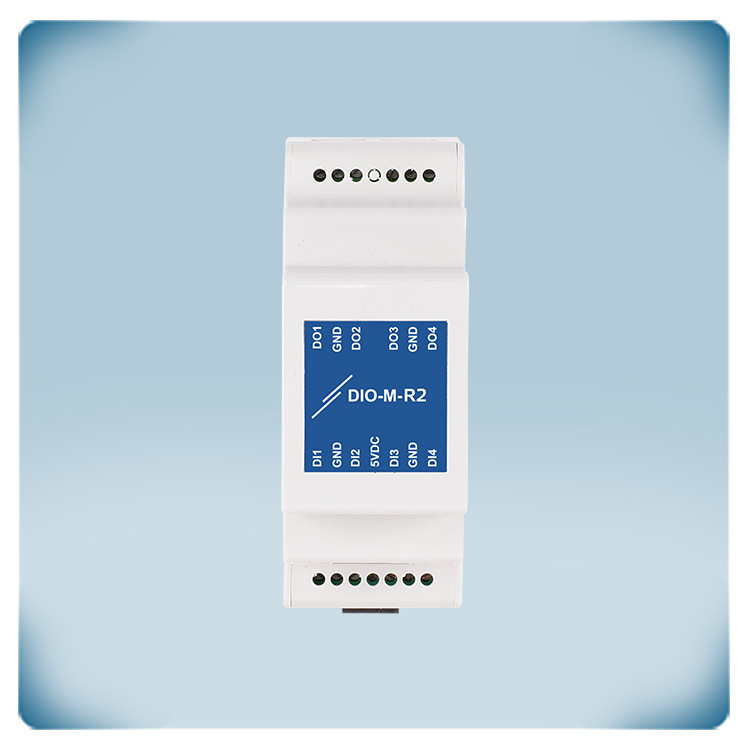

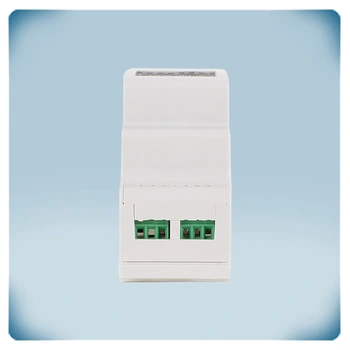

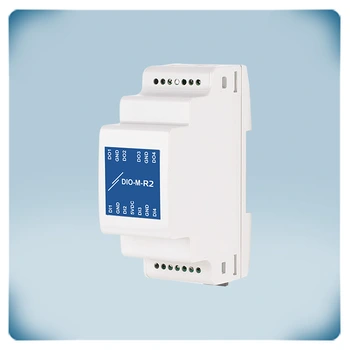

DIO-M-R2 ist ein digitales E/A Modul für Modbus RTU Netzwerke mit 4 galvanisch getrennten digitalen Eingängen, 2 Relaisausgängen und Modbus RTU-Kommunikation für DIN-Schienenmontage. Dieses I/O Modul ermöglicht den Anschluss von Geräten ohne Modbus RTU Kommunikation an das Modbus RTU Netzwerk. Es verfügt über einen 'Power over Modbus' oder PoM-Anschluss. Dies bedeutet, dass die Modbus RTU Kommunikation und die 24 VDC Versorgung über einen RJ45 Stecker angeschlossen werden können.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert es?
Sentera-Geräte kommunizieren miteinander über das Modbus RTU-Kommunikationsprotokoll. Modbus RTU ist ein serielles Kommunikationsprotokoll, das die RS485-Technologie für die Datenübertragung nutzt. Dies ermöglicht eine zuverlässige und effiziente Kommunikation zwischen Sentera-Geräten.
Das Modul DIO-M-R2 dient als Schnittstelle zum Anschluss von Nicht-Sentera-Produkten, wie z. B. einem Klappenantrieb oder einem Türschalter, an das Sentera-System.
Zu diesem Zweck stellt es zwei Relaisausgänge und vier digitale Eingänge zur Verfügung. Jedes Relais hat eine Schließerkontakt-Konfiguration. Das bedeutet, dass das Relais bei seiner Aktivierung seinen Kontakt schließt, so dass Strom durch den angeschlossenen Stromkreis fließen kann. Der maximale Schaltstrom für jedes Relais beträgt 2 A für ohmsche Lasten bei 230 VAC.
Das Modul verfügt über vier digitale Eingänge. Diese Eingänge können Signale von externen Geräten oder Sensoren empfangen. Die Eingänge können auf verschiedene Weise aktiviert werden, z. B. durch ein externes Gerät mit digitalem Ausgang, einen potenzialfreien Kontaktausgang oder ein Tachosignal. Ein Tachosignal ist besonders nützlich für die Messung der Motordrehzahl, und das Modul kann Tachosignale erkennen.
Betriebsmodi
Im Normalmodus können die Relaisausgänge gesteuert werden, indem ein Wert von '1' in das entsprechende Modbus-RTU-Holdingregister geschrieben wird. Dieser Modus erfordert ein Modbus-RTU-Mastergerät, um Befehle an das Modul zu senden und die Eingangswerte zu lesen.
Der Tied-Modus hingegen kann über Modbus RTU aktiviert werden. Im gebundenen Modus sind die Relaisausgänge mit den Eingängen verknüpft. Wenn ein Eingang aktiviert wird, wird auch der entsprechende Relaisausgang aktiviert. Es gibt verschiedene Möglichkeiten, die digitalen Eingänge zu aktivieren, einschließlich der Verwendung eines externen Geräts mit einem digitalen Ausgang, eines potenzialfreien Kontaktausgangs oder eines Tachosignals. Ein Tachosignal kann zur Messung der Motordrehzahl verwendet werden, wobei das Modul in der Lage ist, Tachosignale im Bereich von 0 bis 60.000 U/min oder 0 bis 1.000 Hz zu erkennen.
Spannungsversorgung und Kommunikation

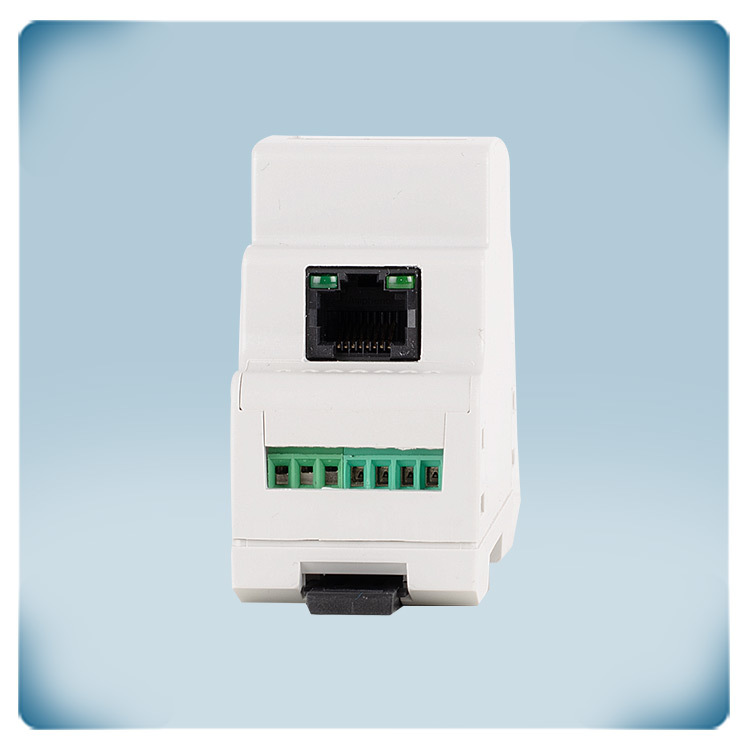

Das Modul erhält sowohl die 24 VDC Versorgungsspannung als auch die Modbus RTU-Kommunikation über die RJ45 Buchse. Um die Verdrahtung zu vereinfachen, empfiehlt Sentera die Verwendung ihrer 24-VDC Netzteile mit RJ45-Steckern, die einfach an das Modul angeschlossen werden können. Die Modbus-RTU-Kommunikation ermöglicht eine nahtlose Integration mit anderen Geräten und Systemen von Sentera.
Anschlüsse

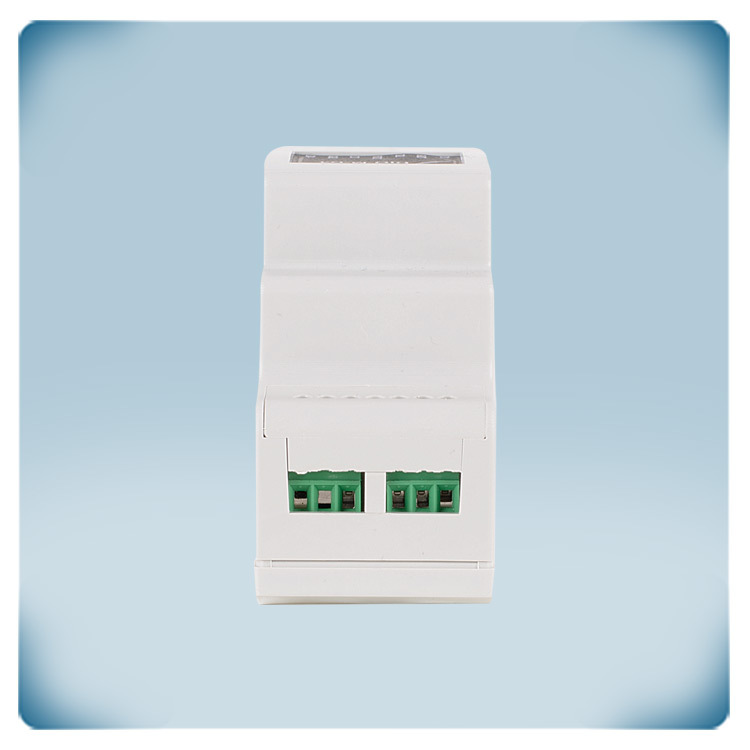

Es gibt mehrere Möglichkeiten, die digitalen Eingänge des DIO-M-R2 anzuschließen. Das E/A-Modul kann auch Motortachosignale erkennen und lesen. Die Relaisausgänge des DIO-M-R2 sollten zu den gemeinsamen und normalerweise offenen (oder geschlossenen) Kontakten angeschlossen werden.
Weitere Informationen entnehmen Sie bitte der Montageanleitung des Geräts, die Sie auch von unserer Website herunterladen können.
Gehäuse für DIN-Schienenmontage

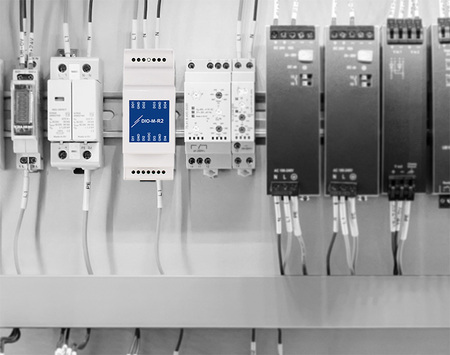

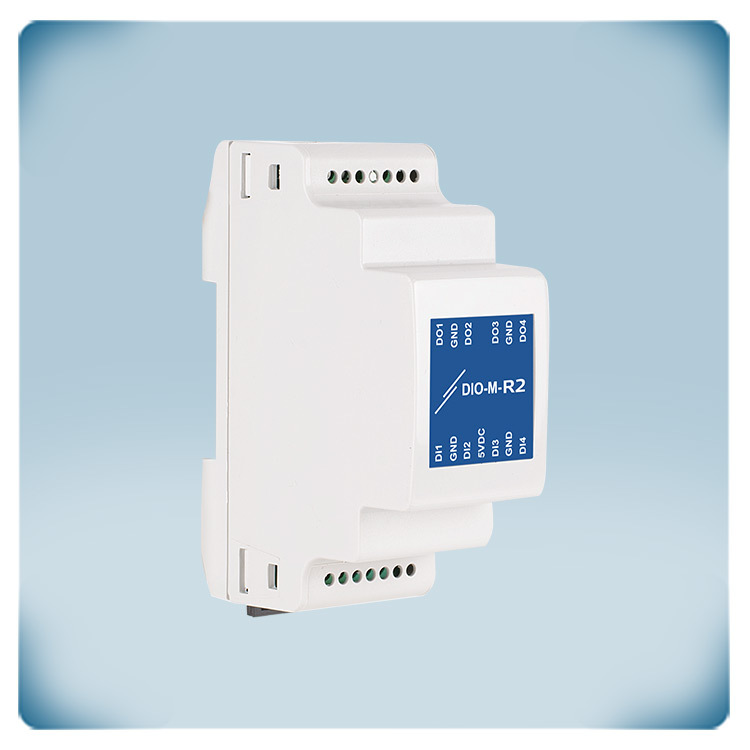

Das DIO-M-R2-Modul ist für die Montage auf DIN-Schienen ausgelegt und bietet eine bequeme und sichere Installationsmethode. DIN-Schienen bieten eine standardisierte und sichere Montageplattform für Elektronik. Die Geräte können einfach auf die DIN-Schiene innerhalb eines Schaltschranks geklemmt werden, was eine schnelle und effiziente Installation ohne zusätzliches Montagematerial ermöglicht.
Das Gehäuse des Moduls bietet eine Schutzart von IP30 und ist somit gegen das Eindringen von Staub und Feuchtigkeit geschützt.
