Kanaltransmitter | Feuchte CO2 Luftqualität | 24 VAC VDC
Produktbeschreibung
Dieser VOC Kanalfühler misst Luftqualität (TVOC oder Total von flüchtigen organischen Verbindungen) Temperatur, relative Luftfeuchtigkeit in Luftführungssystemen. Die Versorgungsspannung beträgt: 18-34 VDC / 15-24 VAC ±10 %. Dieser Sensor verfügt über 3x analoge / modulierende Ausgänge (0-10 VDC / 0-20 mA / 0-100 % PWM) und Modbus RTU Kommunikation. Die Firmware kann dank des Bootloaders einfach aktualisiert werden. Alle Parameter können über Modbus RTU eingestellt werden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Sensor gemessen?
Dieser HLK-Transmitter misst Luftqualität oder TVOC und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
Dieser HLK-Transmitter misst Luftqualität oder TVOC und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
Warum Raumluftqualität messen?
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verflüchtigen sich aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben, neuen Teppichen, Kopierern und Druckern bis hin zu Baumaterialien und Einrichtungsgegenständen.
VOC oder flüchtige organische Verbindungen sind dafür bekannt, dass sie Reizungen von Augen, Nase und Rachen, Kopfschmerzen, Konzentrationsschwierigkeiten und Müdigkeit verursachen.
VOCs sind ein guter Maßstab für die Beurteilung der Luftqualität in Innenräumen.
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verflüchtigen sich aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben, neuen Teppichen, Kopierern und Druckern bis hin zu Baumaterialien und Einrichtungsgegenständen.
VOC oder flüchtige organische Verbindungen sind dafür bekannt, dass sie Reizungen von Augen, Nase und Rachen, Kopfschmerzen, Konzentrationsschwierigkeiten und Müdigkeit verursachen.
VOCs sind ein guter Maßstab für die Beurteilung der Luftqualität in Innenräumen.

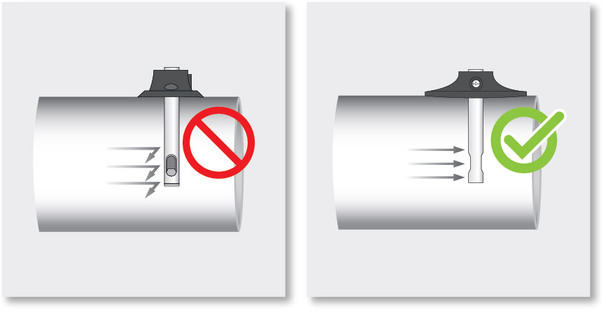

An welcher Stelle im Kanal einbauen?
Dieser Sensor funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Dieser Sensor funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Wie funktioniert dieser Kanalsensor?
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Der Ausgang 1 gibt z.B. standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder dem TVOC Wert. Standardmäßig wird die gemessene Temperatur über Ausgang 1 übertragen und die relative Feuchte über Ausgang 2 und die TVOC Konzentration über Ausgang 3
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Der Ausgang 1 gibt z.B. standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder dem TVOC Wert. Standardmäßig wird die gemessene Temperatur über Ausgang 1 übertragen und die relative Feuchte über Ausgang 2 und die TVOC Konzentration über Ausgang 3
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.

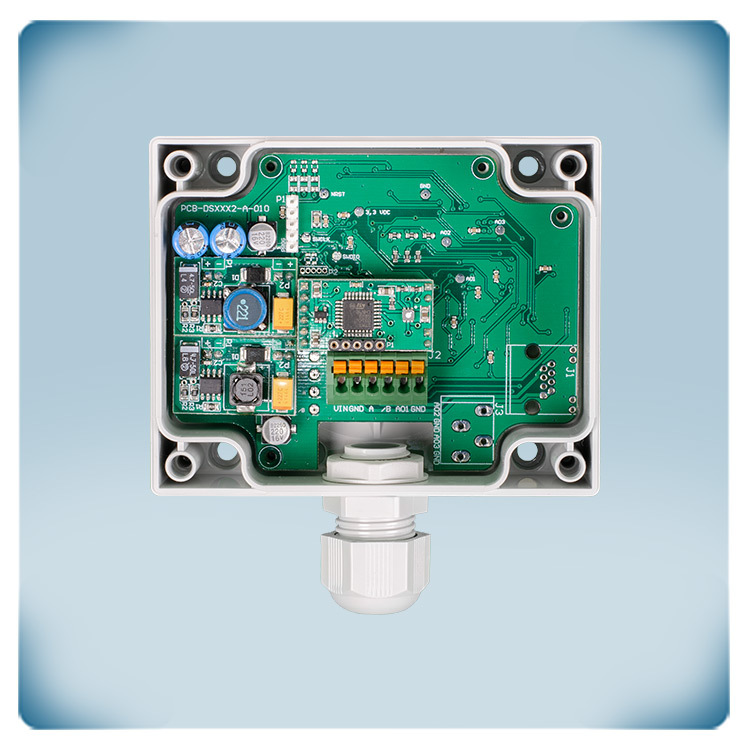

Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3 Leiter Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3 Leiter Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel können die Bereiche für Luftqualität,Temperatur und Feuchte eingestellt werden.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel können die Bereiche für Luftqualität,Temperatur und Feuchte eingestellt werden.
Dieses Signal kann dann als Eingangssignal verwendet werden für eine Lüftungsanlage oder Regler.
Alternativ können Sie mit dem Ausgangssignal vom Sensor direkt proportional einen EC Motor oder Klappenstellantrieb steuern.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Jeder Sensor wird in unserem Werk kalibriert und getestet. In dem unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP54-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in der Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Die Sensorsonde bietet Schutzart IP20.
Alternativ können Sie mit dem Ausgangssignal vom Sensor direkt proportional einen EC Motor oder Klappenstellantrieb steuern.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Jeder Sensor wird in unserem Werk kalibriert und getestet. In dem unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP54-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in der Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Die Sensorsonde bietet Schutzart IP20.
