Kanaltransmitter | CO2 Temperatur Feuchte | 24 VAC oder VDC
Produktbeschreibung
Es ist ein Kanalfühler. Er misst Kohlendioxid oder CO2, Temperatur und relative Luftfeuchtigkeit. Dieser Sensor wird in Luftkanälen eingebaut. Die Versorgungsspannung beträgt 24 VAC oder 24 VDC. Die Messwerte werden über drei Analogausgänge (0-10 VDC, 0-20 mA,0-100% PWM) und über Modbus RTU-Kommunikation übertragen. Sie können ihn als Transmitter einsetzenum die Messwerte an ein Gebäudeleitsystem weiterzugeben, aber wenn Sie proportional regeln wollen, können Sie ihn natürlich auch als Regler benutzen. Alle Parameter können über Modbus eingestellt werden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Sensor gemessen?
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Sensoren als Indikator für den Lüftungsbedarf verwendet.
Dieser HLK-Transmitter misst Kohlendioxid oder CO2 und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Sensoren als Indikator für den Lüftungsbedarf verwendet.
Dieser HLK-Transmitter misst Kohlendioxid oder CO2 und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
An welcher Stelle im Kanal einbauen?

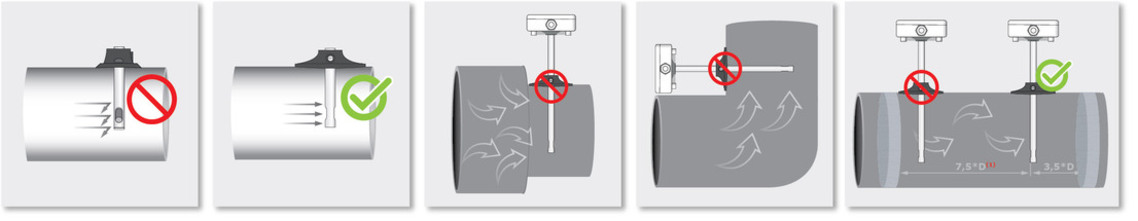

Dieser Fühler funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Dieser Fühler funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Wie funktioniert dieser Kanalfühler?
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Der Ausgang 1 gibt z.B. standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder dem CO2 Wert. Standardmäßig wird die gemessene Temperatur über Ausgang 1 übertragen und die relative Feuchte über Ausgang 2 und die CO2 Konzentration über Ausgang 3
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Der Ausgang 1 gibt z.B. standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder dem CO2 Wert. Standardmäßig wird die gemessene Temperatur über Ausgang 1 übertragen und die relative Feuchte über Ausgang 2 und die CO2 Konzentration über Ausgang 3
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / 0-100.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Einbau im Luftkanal
Das Gehäuse ist für CO2 Messungen in Luftkanälen optimiert. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in die Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorfühler bietet Schutzart IP20.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / 0-100.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Einbau im Luftkanal
Das Gehäuse ist für CO2 Messungen in Luftkanälen optimiert. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in die Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorfühler bietet Schutzart IP20.
