Kanalsensor Korrosionsschutz | T, rH und CO2 | PoM-Versorgung
Produktbeschreibung
Dieser multifunktionale Kanalsensor ist mit einer korrosionsschützenden und ammoniakbeständigen Beschichtung versehen, die ihn für Anwendungen in der Land- und Gartenbauindustrie oder anderen rauen Umgebungen geeignet macht. Dieser Sensor ist für die Überwachung von Temperatur, relativer Luftfeuchtigkeit und Kohlendioxid (CO2) in Kanalsystemen vorgesehen und verfügt über eine'Power over Modbus' oder PoM-Verbindung. Dies bedeutet, dass die Modbus-RTU-Kommunikation und die 24 VDC-Versorgung über einen RJ45-Stecker angeschlossen werden können. Die Messwerte können über Modbus RTU ausgelesen werden. Das CO2-Sensorelement ist austauschbar. Die Firmware kann dank des Bootloaders einfach aktualisiert werden. Alle Einstellungen können über Modbus RTU vorgenommen werden. Die Messsonde befindet sich im Luftkanal, während sich die Elektronik und die Anschlüsse im IP54 Gehäuse außerhalb des Luftkanals befinden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Sensor gemessen?
Dieser HLK-Transmitter misst Kohlendioxid oder CO2 und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
Warum CO2 messen?
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Sensoren als Indikator für den Lüftungsbedarf verwendet.
Ausreichend frische Luft ist wichtig für eine optimale Leistungsfähigkeit und zur Vermeidung von gesundheitlichen Beschwerden. Mit einem CO2 Messgerät können Sie die Luftqualität überwachen und mit vorhandenen Lüftungseinrichtungen lüften.
Dieser HLK-Transmitter misst Kohlendioxid oder CO2 und zusätzlich Temperatur und relative Feuchte in Luftkanälen. Basierend auf diesen Messungen wird der Taupunkt berechnet.
Warum CO2 messen?
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Sensoren als Indikator für den Lüftungsbedarf verwendet.
Ausreichend frische Luft ist wichtig für eine optimale Leistungsfähigkeit und zur Vermeidung von gesundheitlichen Beschwerden. Mit einem CO2 Messgerät können Sie die Luftqualität überwachen und mit vorhandenen Lüftungseinrichtungen lüften.
An welcher Stelle im Kanal einbauen?
Dieser Fühler funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Dieser Fühler funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Wie funktioniert dieser Kanalfühler?
Dieser Transmitter hat keine analoge Ausgänge. All Messwerte werden über Modbus übertragen.
Welche Versorgungsspannung brauche ich?
Ein RJ45 Kabel genügt, um diesen Sensor anzuschließen! Die Modbus-RTU Kommunikation und die 24 VDC Versorgungsspannung sind über ein UTP-Kabel verbunden - wir nennen es Power over Modbus oder PoM. Alle Messwerte sind über die Modbus-RTU Kommunikation verfügbar. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC-Netzteils mit RJ45-Anschluss. Diese Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Dieser Transmitter hat keine analoge Ausgänge. All Messwerte werden über Modbus übertragen.
Ein RJ45 Kabel genügt, um diesen Sensor anzuschließen! Die Modbus-RTU Kommunikation und die 24 VDC Versorgungsspannung sind über ein UTP-Kabel verbunden - wir nennen es Power over Modbus oder PoM. Alle Messwerte sind über die Modbus-RTU Kommunikation verfügbar. Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC-Netzteils mit RJ45-Anschluss. Diese Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / 0-100.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / 0-100.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Korrosionsgeschützt und ammoniakbeständig

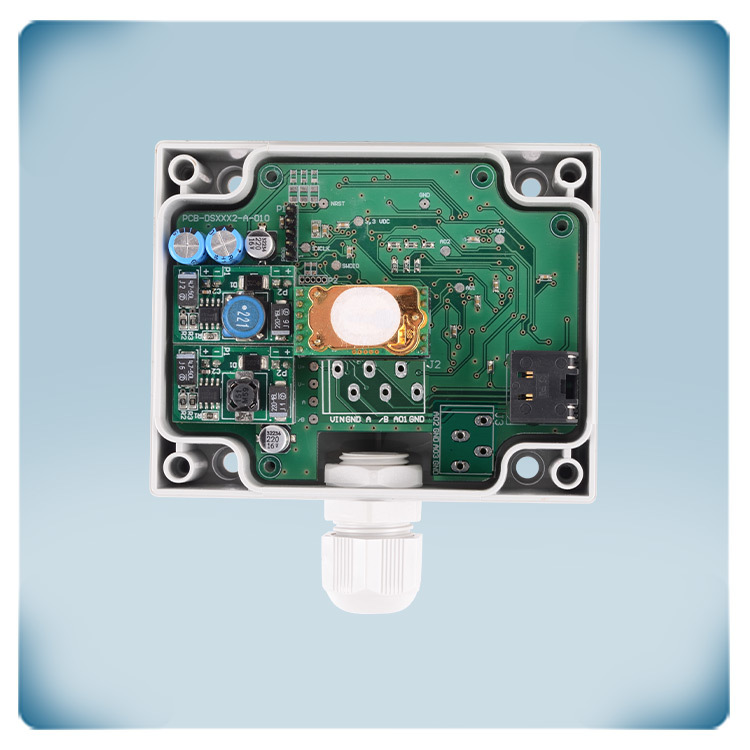

Die elektronischen Bauteile und die Leiterplatte dieses Kanaltransmitters sind mit einer korrosionsschützenden und ammoniakbeständigen Beschichtung versehen. Dadurch eignet sich der Sensor hervorragend für den landwirtschaftlichen Bereich oder Anwendungen mit hoher Luftfeuchtigkeit.
Der Bereich der CO2-Messung kann im Bereich von 0 - 10.000 ppm eingestellt werden. Dieser Bereich ist breiter als der der Standard CO2-Fühler.
Einbau im Luftkanal
Das Gehäuse ist für CO2 Messungen in Luftkanälen optimiert. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in die Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorsonde bietet Schutzart IP20.
