Intelligenter TVOC oder Luftqualitätssensor | 24 VDC
Produktbeschreibung
Der intelligenter VOC Fühler kombiniert die Messwerte von TVOC, Temperatur und relative Feuchte zu einem einzigen Steuersignal. Auf diese Weise können EC Ventilatoren oder ein Lüftungsgerät gesteuert werden. Wenn Sie das Ausgangssignal mit einem Drehzahlregler oder Frequenzumrichter von Sentera kombinieren, können Sie auch Wechselstrommotoren steuern. Der Ausgangswert ist auch über Modbus RTU verfügbar. Die erforderliche Versorgungsspannung beträgt 24 VDC. Alle Parameter können über Modbus RTU eingestellt werden.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Sensor gemessen?
Dieser Smart-Sensor regelt TVOC, Temperatur und relative Feuchte und kann bündig in Innenräumen eingebaut werden.
Dieser Smart-Sensor regelt TVOC, Temperatur und relative Feuchte und kann bündig in Innenräumen eingebaut werden.
Warum Raumluftqualität messen?
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verdampfen aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben usw. TVOCs werden auch von Menschen und Tieren emittiert. Aus diesem Grund liefert ein TVOC-Sensor ein gutes, umfassendes Bild der Luftqualität. TVOC-Sensoren sind die beste Wahl für die Steuerung einer Lüftungsanlage in Wohnräumen.
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verdampfen aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben usw. TVOCs werden auch von Menschen und Tieren emittiert. Aus diesem Grund liefert ein TVOC-Sensor ein gutes, umfassendes Bild der Luftqualität. TVOC-Sensoren sind die beste Wahl für die Steuerung einer Lüftungsanlage in Wohnräumen.
Wie funktioniert dieser intelligente Sensor ?
Dieser Sensor hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene TVOC Konzentration, Temperatur und relative Luftfeuchtigkeit. Der Sensor steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und TVOC berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
Der Ausgang dieses Sensors kann einen EC Ventilator, einen Drehzahlregler für AC Ventilatoren oder einen Klappenantrieb steuern. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Luftfeuchtigkeit und TVOC-Konzentration. Wenn mehr Frischluft benötigt wird, erhöht der Sensor die Ventilatorgeschwindigkeit oder öffnet die Klappe.
Dieser Sensor hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene TVOC Konzentration, Temperatur und relative Luftfeuchtigkeit. Der Sensor steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und TVOC berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
Der Ausgang dieses Sensors kann einen EC Ventilator, einen Drehzahlregler für AC Ventilatoren oder einen Klappenantrieb steuern. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Luftfeuchtigkeit und TVOC-Konzentration. Wenn mehr Frischluft benötigt wird, erhöht der Sensor die Ventilatorgeschwindigkeit oder öffnet die Klappe.
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht eine 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Sensor braucht eine 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
LED-Anzeige
Der Sensor bietet eine klare, visuelle Anzeige vom TVOC (Standardwert), Temperatur oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die TVOC Konzentration innerhalb des Bereichs liegt. Wenn der TVOC Wert im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Sie können selber die Messbereiche über Modbus anpassen.
Die LED Anzeigen können auch einen der anderen Messwerte anzeigen. Die gemessenen Werte für Temperatur, relative Feuchte, TVOC, Taupunkt und Umgebungslicht sind über Modbus RTU verfügbar.
Der Sensor bietet eine klare, visuelle Anzeige vom TVOC (Standardwert), Temperatur oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die TVOC Konzentration innerhalb des Bereichs liegt. Wenn der TVOC Wert im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Sie können selber die Messbereiche über Modbus anpassen.
Die LED Anzeigen können auch einen der anderen Messwerte anzeigen. Die gemessenen Werte für Temperatur, relative Feuchte, TVOC, Taupunkt und Umgebungslicht sind über Modbus RTU verfügbar.
Einfach anzuschließen!

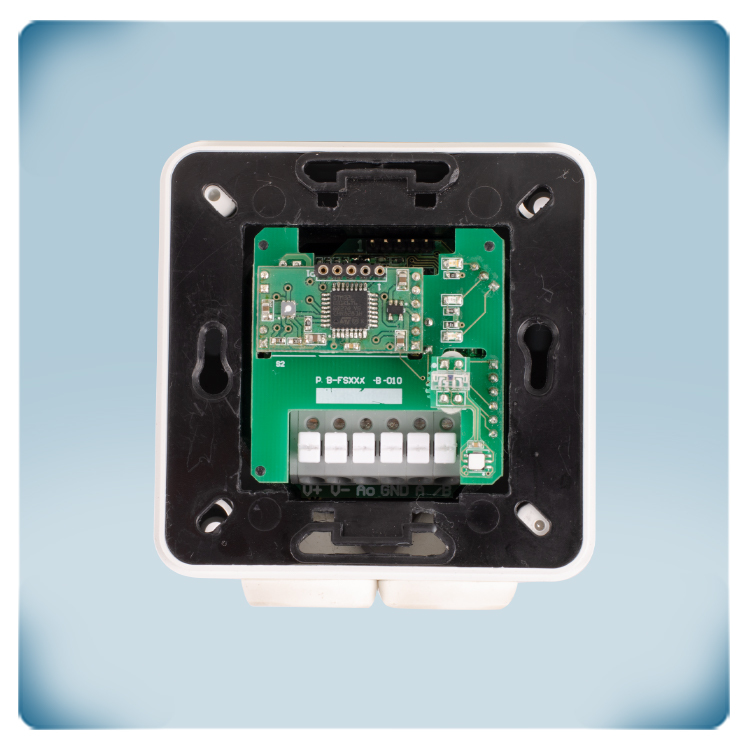

Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Spannungsversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24 VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Unterputzmontage
Dieser Sensor kann an der Wand, auf einer ebenen Fläche oder in einer europäischen Standard Einbaudose montiert werden. Nur die Frontplatte des Sensors ist dann an der Wand sichtbar - der Sensor ist bündig montiert.
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Spannungsversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24 VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Unterputzmontage
Dieser Sensor kann an der Wand, auf einer ebenen Fläche oder in einer europäischen Standard Einbaudose montiert werden. Nur die Frontplatte des Sensors ist dann an der Wand sichtbar - der Sensor ist bündig montiert.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Die beste Qualität und Zuverlässigkeit
Dieser HLK-Sensor wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Im unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Die beste Qualität und Zuverlässigkeit
Dieser HLK-Sensor wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Im unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters.
