intelligenter Kanalfühler | Temperatur Feuchte CO2 | 24 VAC VDC
Produktbeschreibung
Dieser intelligente Messumformer für Kanalmontage misst Temperatur, relative Luftfeuchtigkeit und Kohlendioxid (CO2) und hat einstellbare Bereiche für diese Parameter. Ihr Algorithmus steuert nur einen einzelnen analogen Ausgang basierend auf den gemessenen T-, rH- und CO2-Werten. Hiermit kann dieser Stand-Alone Sensorregler zum Beispiel einen EC Ventilator oder eine Klappe steuern. Der Ausgangswert ist auch über Modbus RTU verfügbar. Auf diese Weise können diese Sensoren auch in einem GLT System eingebaut werden. Die erforderliche Versorgungsspannung ist 15-24 VAC ±10 % / 18-34 VDC. Alle Parameter können über Modbus RTU eingestellt werden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Fühler gemessen?
Dieser Smart-Sensor regelt Kohlendioxid (CO2), Temperatur und relative Feuchte und wird in Luftkanälen eingebaut.
Dieser Smart-Sensor regelt Kohlendioxid (CO2), Temperatur und relative Feuchte und wird in Luftkanälen eingebaut.
Warum CO2 messen?
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Sensoren als Indikator für den Lüftungsbedarf verwendet.
Ausreichend frische Luft ist wichtig für eine optimale Leistungsfähigkeit und zur Vermeidung von gesundheitlichen Beschwerden. Mit einem CO2-Messgerät können Sie die Luftqualität überwachen und mit vorhandenen Lüftungseinrichtungen lüften.
Ausreichend frische Luft ist wichtig für eine optimale Leistungsfähigkeit und zur Vermeidung von gesundheitlichen Beschwerden. Mit einem CO2-Messgerät können Sie die Luftqualität überwachen und mit vorhandenen Lüftungseinrichtungen lüften.
Wie funktioniert dieser intelligente Fühler?
Dieser Messumformer hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene CO2, Temperatur und relative Luftfeuchtigkeit. Der Kanalfühler steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und CO2 berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
Dieser Messumformer hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene CO2, Temperatur und relative Luftfeuchtigkeit. Der Kanalfühler steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und CO2 berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
An welcher Stelle im Kanal einbauen?
Die Kanalfühler können mit dem flexiblen Flansch einfach am Luftkanal befestigt werden.

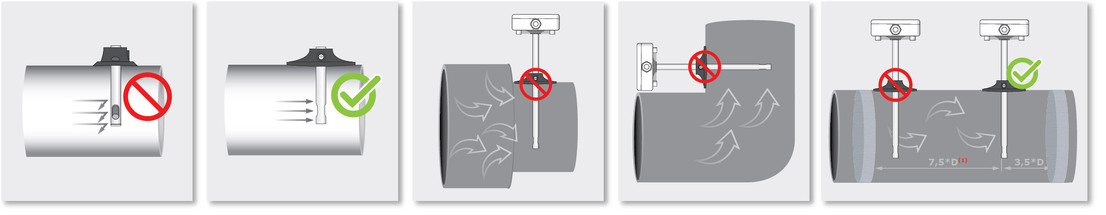

Dieser Messumformer funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Fühler richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Dieser Messumformer funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Fühler richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Welche Versorgungsspannung brauche ich?
Dieser Kanalfühler braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Kanalfühler braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Einfach anzuschließen!
Die Federktraftklemmleisten reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Das Gerät ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Die Federktraftklemmleisten reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Das Gerät ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Zur Messung des CO2 Gehalts wird die NDIR- oder nichtdispersive Infrarottechnologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb. Dieser NDIR CO2 Fühler ist selbstkalibrierend. Der ABC-Logik-Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise in unbesetzten Zeiten der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Einbau im Luftkanal
Das Gehäuse ist für CO2 Messungen in Luftkanälen optimiert. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in die Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorsonde bietet Schutzart IP20.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Einbau im Luftkanal
Das Gehäuse ist für CO2 Messungen in Luftkanälen optimiert. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in die Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorsonde bietet Schutzart IP20.
