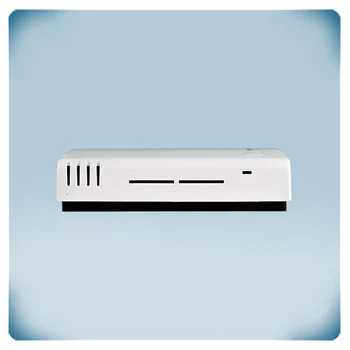

Intelligenter CO2 Messumformer | Temperatur Feuchte | PoM
Produktbeschreibung
Der Intelligente Raumfühler misst CO2, Temperatur und relative Feuchte. Der RCMFM von Sentera kombiniert auf intelligente Weise Temperatur, relative Feuchte und CO2 zu einem einzigen Steuersignal für Ihren EC Ventilator, Stellantrieb oder Ihr Lüftungsgerät. Dank der eingebauten Modbus RTU Kommunikation können Sie ihn auch in Ihrem Lüftungsnetzwerk und sogar in Kombination mit Ihrem Gebäudeleitsystem verwenden.
Das Gerät verfügt über einen 'Power over Modbus'- oder PoM-Anschluss. Das bedeutet, dass die Modbus RTU Kommunikation und die 24 VDC Stromversorgung über einen RJ45-Stecker angeschlossen werden können.
Mit spezifischer Firmware kann er auf Modbus Ventilatoren angeschlossen werden oder Frequenzumrichter, die wiederum die Drehzahl Ihres Wechselstromventilators steuern. Alle Parameter können über Modbus RTU eingestellt werden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Fühler gemessen?
Dieser Smart-Sensor regelt Kohlendioxid (CO2), Temperatur und relative Feuchte und kann in Innenräumen eingebaut werden.
Das Gerät ist für die Aufputzmontage geeignet.
Dieser Smart-Sensor regelt Kohlendioxid (CO2), Temperatur und relative Feuchte und kann in Innenräumen eingebaut werden.
Das Gerät ist für die Aufputzmontage geeignet.
Warum CO2 messen?
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Fühler als Indikator für den Lüftungsbedarf verwendet. Dieser HLK Regler bietet eine klare, visuelle Anzeige des CO2-Niveaus über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der CO2-Gehalt innerhalb des zulässigen Bereichs liegt - es wird also ausreichend Frischluft zugeführt. Wenn der CO2-Gehalt den Alarmbereich erreicht, leuchtet die gelbe LED auf. Rot bedeutet: CO2 außerhalb des Bereichs oder unzureichende Frischluftzufuhr. Die gemessenen Werte für Temperatur, relative Luftfeuchtigkeit, CO2 und Umgebungslicht sind über Modbus RTU verfügbar. Zur Messung des CO2-Gehalts wird die NDIR- oder nicht-dispersive Infrarot-Technologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb
Wie steuert man die Frischluftzufuhr?
Der Ausgang dieses Sensors kann einen EC Ventilator, einen Drehzahlregler für AC Ventilatoren oder einen Klappenantrieb steuern. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Luftfeuchtigkeit und CO2 Konzentration. Wenn mehr Frischluft benötigt wird, erhöht der Sensor die Drehzahl oder öffnet die Klappe
Menschen produzieren beim Atmen CO2 oder Kohlendioxid. Das macht die CO2 Konzentration zu einem guten Indikator für die Belegung und den Aktivitätsgrad in einem Raum. In vielen Anwendungen werden CO2 Fühler als Indikator für den Lüftungsbedarf verwendet. Dieser HLK Regler bietet eine klare, visuelle Anzeige des CO2-Niveaus über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der CO2-Gehalt innerhalb des zulässigen Bereichs liegt - es wird also ausreichend Frischluft zugeführt. Wenn der CO2-Gehalt den Alarmbereich erreicht, leuchtet die gelbe LED auf. Rot bedeutet: CO2 außerhalb des Bereichs oder unzureichende Frischluftzufuhr. Die gemessenen Werte für Temperatur, relative Luftfeuchtigkeit, CO2 und Umgebungslicht sind über Modbus RTU verfügbar. Zur Messung des CO2-Gehalts wird die NDIR- oder nicht-dispersive Infrarot-Technologie verwendet. Diese Technologie bietet niedrige Lebenszykluskosten und einen präzisen und stabilen Langzeitbetrieb
Wie steuert man die Frischluftzufuhr?
Der Ausgang dieses Sensors kann einen EC Ventilator, einen Drehzahlregler für AC Ventilatoren oder einen Klappenantrieb steuern. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Luftfeuchtigkeit und CO2 Konzentration. Wenn mehr Frischluft benötigt wird, erhöht der Sensor die Drehzahl oder öffnet die Klappe
Wie funktioniert dieser intelligente Sensor ?
Dieser Raumfühler hat keinen analogen Ausgang. Das intelligente Algorithmus kombiniert die gemessene CO2, Temperatur und relative Luftfeuchtigkeit und dieser Wert wird über Modbus übertragen.
Dieser Raumfühler hat keinen analogen Ausgang. Das intelligente Algorithmus kombiniert die gemessene CO2, Temperatur und relative Luftfeuchtigkeit und dieser Wert wird über Modbus übertragen.
All Messwerte werden über Modbus übertragen.
Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und CO2 berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
Welche Versorgungsspannung brauche ich?
Das Gerät verfügt über einen 'Power over Modbus'- oder PoM-Anschluss. Das bedeutet, dass die Modbus RTU Kommunikation und die 24 VDC Stromversorgung über einen RJ45 Stecker angeschlossen werden können.
Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC Netzteils mit RJ45-Anschluss. Diese Stromversorgungen bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Aufputzmontage
Das Gehäuse bietet einen IP30 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Es kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte es vor direkter Sonneneinstrahlung geschützt werden.
Das Gerät verfügt über einen 'Power over Modbus'- oder PoM-Anschluss. Das bedeutet, dass die Modbus RTU Kommunikation und die 24 VDC Stromversorgung über einen RJ45 Stecker angeschlossen werden können.
Um die Verdrahtung zu erleichtern, empfehlen wir die Verwendung eines Sentera 24 VDC Netzteils mit RJ45-Anschluss. Diese Stromversorgungen bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Aufputzmontage
Das Gehäuse bietet einen IP30 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Es kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte es vor direkter Sonneneinstrahlung geschützt werden.
Einfach zu bedienen!
Dieses Messgerät erfordert keine Konfiguration. Einmal installiert, ist es sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Dieses Messgerät erfordert keine Konfiguration. Einmal installiert, ist es sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Der ABC-Logik Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise während unbesetzter Zeiträume der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Selbstkalibrierung zur Kompensation der Sensordrift
Der ABC-Logik Algorithmus zur Selbstkalibrierung ist standardmäßig aktiviert. Dieser Algorithmus wurde für Anwendungen entwickelt, bei denen die CO2-Konzentration mindestens einmal (15 Minuten) innerhalb von 7 Tagen auf Werte außerhalb der Umgebungsbedingungen (400 ppm) abfällt, was typischerweise während unbesetzter Zeiträume der Fall ist. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden Dauerbetrieb unter der Bedingung, dass er Umgebungsluft mit einem Referenzwert von 400 ppm ± 10 ppm CO2 ausgesetzt war.
