Datenblatt

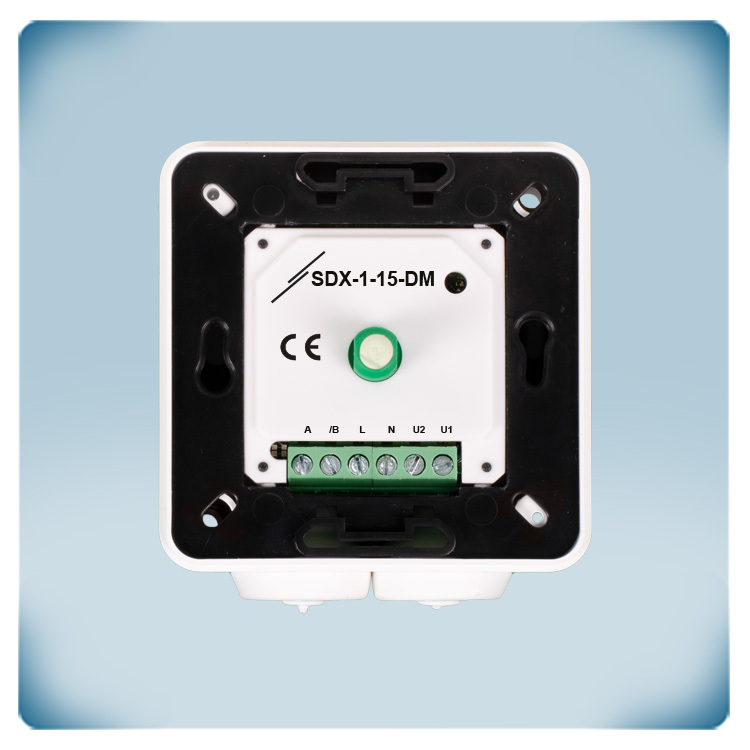

Drehzahlsteller 230 VAC | Modbus | 1.5 A
Produktbeschreibung
Der SDX Thyristordrehzahlsteller regelt die Drehzahl von einphasigen spannungsregelbaren Wechselstrommotoren. Der maximale Strom ist 1,5 A. Die Ausgangsspannung zum Motor kann manuell über den Drehknopf von Maximum bis Minimum geregelt werden. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Die Mindestgeschwindigkeit kann über einen internen Trimmer eingestellt werden. Der Motor beschleunigt mit Softstart oder mit Kickstart. Das Gehäuse ist geeignet für Unterputz- oder Aufputzmontage (IP44 bzw. IP54). Alle Einstellungen können über Modbus augewählt werden. Die neue SDX-Serie ist mikroprozessorgesteuert, um eine genaue Motorsteuerung zu gewährleisten und die Motorgeräusche zu minimieren. Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln. Dieser Drehzahlregler wird häufig zur Steuerung von Deckenventilatoren, Badlüftern, Abluftventilatoren usw. eingesetzt.
Zusätzliche Spezifikationen und Beschreibung
Besonders leiser Motorbetrieb
Diese Regler für die stufenlose Drehzahlregelung von Ventilatoren sind mikroprozessorgesteuert. Das garantiert eine genaue Motorsteuerung und einen sehr leisen Motorbetrieb, auch bei niedriger Drehzahl. Dank der präzisen Motorsteuerung wird die Lebensdauer des Motors verlängert und die Betriebskosten werden gesenkt.
Hybride Drehzahlregelung von Ventilatoren
Diese Serie ermöglicht sowohl eine vereinfachte manuelle Steuerung als auch eine Fernsteuerung der Drehzahl von Einphasen-Wechselstrommotoren. Die Motordrehzahl wird durch Veränderung der Motorspannung mittels Phasenanschnittsteuerung (TRIAC-Technologie) geregelt. Standardmäßig wird die gewünschte Lüfterdrehzahl oder der Ausgangswert über das eingebaute Potentiometer eingestellt. Es ist jedoch möglich, das eingebaute Potentiometer über die Modbus RTU Kommunikation zu übersteuern.
AC Lüfter
Das Steuergerät darf nur mit spannungssteuerbaren Ventilatoren/Motoren, d.h. Wechselstromventilatoren, verwendet werden. Diese werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Diese Regler senken die Spannung mit der so genannten TRIAC Technologie über Phasenanschnittsteuerung. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie mit Ihrem Motortyp nicht vertraut sind, empfehlen wir Ihnen, die zugehörige Dokumentation sorgfältig zu lesen oder den Lüfterhersteller zu kontaktieren.
Modbus RTU Kommunikation
Alle Einstellungen dieses Drehzahlreglers können über Modbus RTU Kommunikation angepasst und überwacht werden. Das bedeutet, dass der Betriebsmodus (von Minimum auf Maximum oder von Maximum auf Minimum) über Modbus RTU Kommunikation ausgewählt werden kann. Die Ausgangsspannung kann lokal über das eingebaute Potentiometer oder aus der Ferne über Modbus RTU Kommunikation eingestellt werden. Laden Sie einfach die kostenlose 3SM Software von unserer Website herunter, und Sie erhalten die gewünschte Art der Motorsteuerung - manuell oder digital, d. h. lokal oder ferngesteuert!
Von niedrig bis hoch oder von hoch bis niedrig
Der Ausgang des Geräts kann je nach Wunsch von minimaler zu maximaler oder von maximaler zu minimaler Drehzahl geregelt werden. Die Betriebsart kann über Modbus RTU Kommunikation ausgewählt werden. Sie können auch den minimalen Ausgangswert einstellen, wobei zu beachten ist, dass dieser so eingestellt werden sollte, dass der Motor bei minimaler Drehzahl nicht zum Stillstand kommt.
Kickstart oder Softstart
Die Baureihe verfügt auch über Kickstart - der Motor beschleunigt sofort aus dem Stillstand auf die maximale Drehzahl - oder Softstart - der Motor beschleunigt sanft aus dem Stillstand auf den gewünschten Drehzahlsollwert des Ventilators.
Ein Gehäuse, verschiedene Montagemöglichkeiten
Das Gehäuse ist die ideale Ergänzung für jeden Einrichtungsstil. Es sieht nicht nur schön und schlicht aus, sondern ermöglicht auch die Auf- und Unterputzmontage. Wenn Sie sich für die Unterputzmontage entscheiden, passen die Befestigungslöcher perfekt zu den europäischen Standard Einbaudosen. Aus hochwertigem ASA-Kunststoff - einem UV-beständigen Material - gefertigt, schützt er die Elektronik vor dem Eindringen von Staub, Schmutz und Wasser. Die Schutzart ist IP44 für die Unterputzmontage und IP54 für die Aufputzmontage, d. h. sie ist für Innenanwendungen vorgesehen. Außerdem genügt ein feuchtes Tuch, um es zu reinigen.
