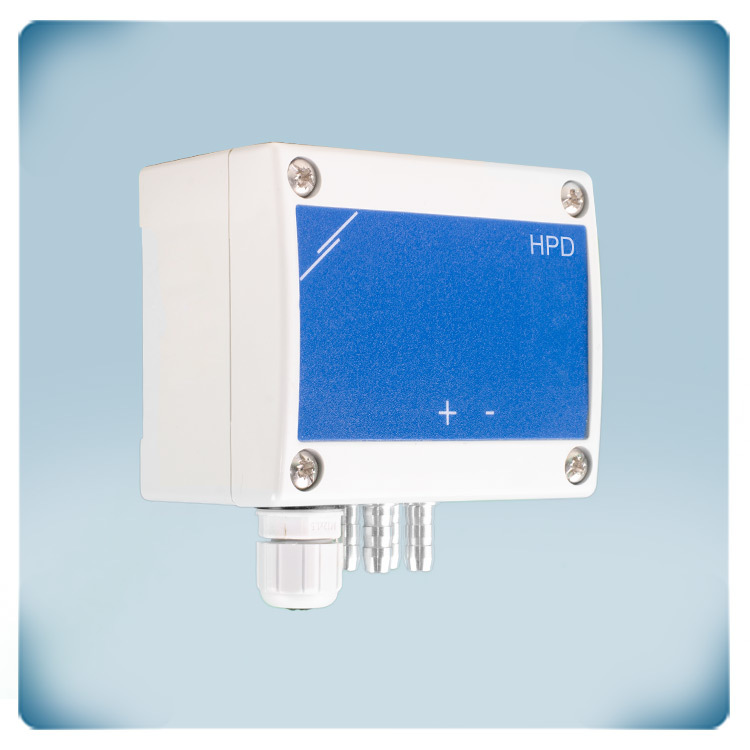

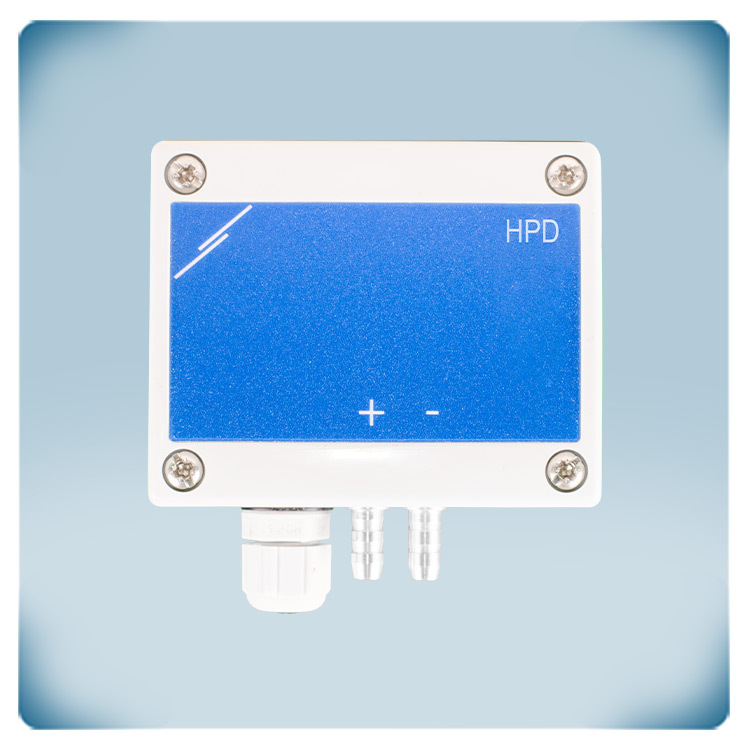

Doppelter Differenzdrucksensor | 0-10 kPa | 24 VDC
Produktbeschreibung
Der doppelte Differenzdrucktransmitter HPD-F kombiniert zwei Differenzdrucksensoren in einem Gerät, so dass der Druck von zwei verschiedenen Kontrollpunkten gemessen werden kann. Er kann auch Volumenstrom (m³/h) oder Luftgeschwindigkeit (m/s) messen. Die Versorgungsspannung beträgt 24 VDC. Der Betriebsbereich ist 0-10.000 Pa. Die Messwerte werden über zwei Ausgänge und über Modbus RTU übertragen. Die Ausgangstypen sind wählbar: 0-10 VDC / 0-20 mA / 0-100 % PWM. Eine typische Anwendung ist die Überwachung des Luftvolumens der zu- und abgeführten Luft in einer Lüftungsanlage. Der Bereich und alle anderen Parameter können über Modbus RTU eingestellt werden. Das Gehäuse hat einen IP65 Schutz.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Was kann mit diesem Sensor gemessen werden?
Der Differenzdruckfühler ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,misst.
Er kenn eingesetzt werden für die Messung von Luftströmungen oder Filterüberwachung in der Klimatechnik
Auch ein Über- oder Unterdruck kann gemessen werden so dass er in zum Beispiel Reinräumen eingebaut werden kann.
In Kombination mit einem Internet-Gateway ist es möglich, Warnungen zu erhalten, wenn Filter verstopft sind.
![Doppelter Differenzdrucksensor Modbus](/Images/lazy-loaded-images.webp)
![Doppelter Differenzdrucksensor Modbus](/de/dateien/artikel/bild/beschreibung/hpd-f-10k/luftvolumenstrommessung-differenzdruckfühler.jpg)
Was mit Luftvolumenstrom oder Luftgeschwindigkeit?
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.
Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckmessung verwendet werden. Zur Berechnung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.
Wie funktioniert dieser Differenzdrucktransmitter?
Der Differenzdruckmessumformer hat zwei analogen Ausgänge. Jeder Ausgangswert ändert sich proportional abhängig vom gemessenen Differenzdruck oder Luftvolumenstrom oder Luftgeschwindigkeit. Standardbereich von diesem Sensor ist 0-10 000Pa. Das heisst, dass jeder Ausgang standardmässig 0 V gibt bei 0 Pa und 10V bei 10 000Pa. Der Bereich kann über Modbus angepasst werden.
Welche Versorgungsspannung brauche ich?
Dieser Fühler braucht eine 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Fühler braucht eine 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Einfach anzuschließen!

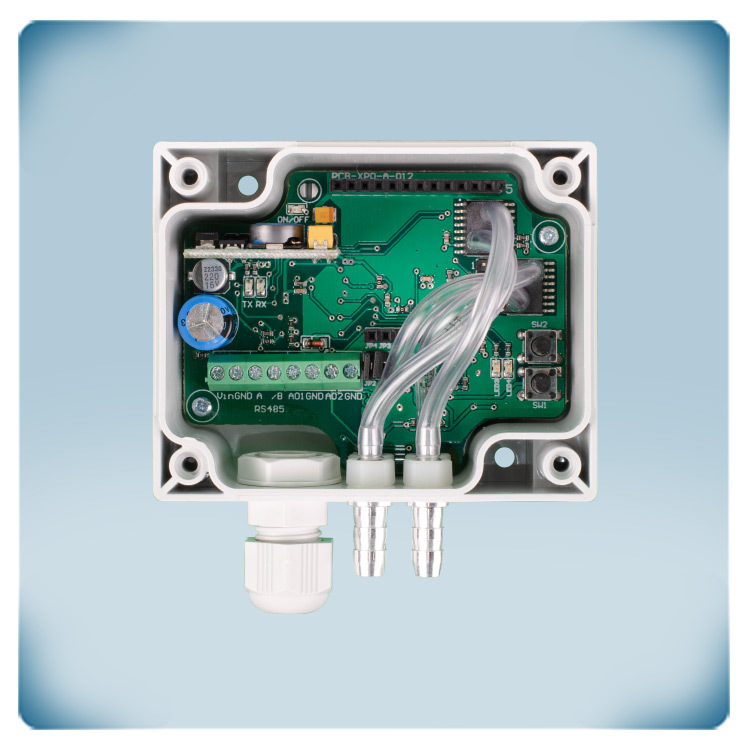

Die Versorgungsspannung, der Analogausgang und die Modbus RTU Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Spannungsversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24 VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Die Versorgungsspannung, der Analogausgang und die Modbus RTU Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Spannungsversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24 VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Ideal für Lüftungsanlagen
Dieser Sensor misst den Luftvolumenstrom an zwei verschiedenen Stellen gleichzeitig. Er kann zur Überwachung des zu- und abgeführten Luftvolumens in Lüftungsanlagen oder Wärmerückgewinnungsanlagen (WRG) eingesetzt werden.
Einfach zu bedienen!
Dieser Messumformer erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Differenzdrucktransmitter verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität

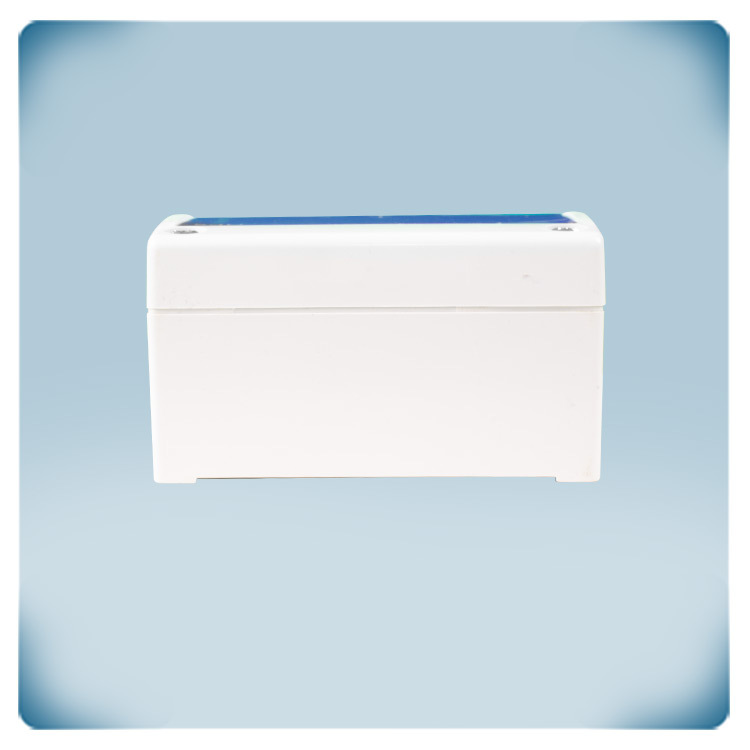

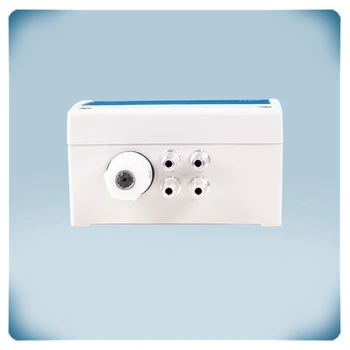

Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Sensor kann an der Wand montiert werden.
Der Differenzdrucktransmitter verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Sensor kann an der Wand montiert werden.
