Digitaler Drehzahlregler für Innenbereich | Weißes Gehäuse
Produktbeschreibung
Der RDCV EC-Lüftergeschwindigkeitsregler ist unser hochentwickelter digitaler Potentiometer- und HVAC-Regler, der für Präzision in der Lüftungssteuerung entwickelt wurde. Eingeschlossen in ein elegantes, weißes Gehäuse mit modernem Design, bietet dieser Regler vielseitige Funktionen, um Ihre Lüftungsanforderungen zu erfüllen. Das Gehäuse ermöglicht sowohl die Oberflächen- als auch die Einbau-Montage und gewährleistet so die Kompatibilität mit verschiedenen Lüftungssystemen.
Im manuellen Modus können Sie Ihr System mühelos über die benutzerfreundliche 3-Tasten-Oberfläche feinabstimmen. Der analoge Ausgang ist in der Lage, EC-Lüfter, AC-Lüftergeschwindigkeitsregler, Frequenzumrichter oder Dämpferantriebe zu steuern. Wählen Sie zwischen einem kontinuierlich variablen Ausgang oder unterteilen Sie diesen in 2-10 gleichmäßige Schritte, wobei die minimalen und maximalen Werte an Ihre Anforderungen angepasst werden können.
Für ein nahtloses automatisiertes Erlebnis verbinden Sie einfach einen Sentera HVAC-Sensor, um den Automatikmodus zu aktivieren. Der analoge Ausgang reagiert dynamisch auf die Umgebungsbedingungen wie Temperatur, relative Luftfeuchtigkeit, CO2-Konzentration, Luftqualität (TVOC-Konzentration) oder Differenzdruck. Setpoints und Parameter lassen sich bequem über die 3-Tasten-Oberfläche oder die Modbus RTU-Kommunikation ändern.
Dieser fortschrittliche Regler arbeitet innerhalb eines Versorgungsspannungsbereichs von 110 - 230 VAC, was eine hohe Flexibilität für verschiedene Anwendungen gewährleistet.
Zusätzliche Spezifikationen und Beschreibung
EC-Lüftersteuerung
EC-Lüfter und AC-Lüfter sind sehr unterschiedlich. EC-Lüfter bieten zahlreiche Vorteile – von geringeren Betriebskosten über reduzierte Brumm- und Summgeräusche bis hin zu einer höheren Effizienz und präziseren Steuerung. Der Unterschied zwischen einem EC-Lüfter und einem AC-Lüfter besteht darin, dass der EC-Lüfter ein digitaler Lüfter ist. EC steht für „elektronisch kommutiert“, was im Wesentlichen bedeutet, dass sich eine gedruckte Schaltung (PCB) im Lüfter befindet, um ihn zu steuern.
Der RDCV ist für die EC-Lüftergeschwindigkeitsregelung vorgesehen. Ein EC-Lüfter kann mit verschiedenen Signalen gesteuert werden (0-10 VDC / 0-20 mA / PWM), jedoch wird er in den meisten Fällen mit einem 0-10 V Signal in den Lüfter gesteuert, was die Standard-Einstellung des RDCV ist.
Manuelle Lüftergeschwindigkeitssteuerung
Im manuellen Modus fungiert der RDCV als digitaler Potentiometer mit einem analogen Ausgang. Der Standard-Ausgangstyp ist 0-10 V. Ein anderer Ausgangstyp kann über die Modbus RTU-Kommunikation ausgewählt werden: 0-10 VDC, 0-20 mA oder 0-100% PWM. Dieses analoge Ausgangssignal kann entweder kontinuierlich variabel oder in 2-10 Stufen eingestellt werden. Der Ausgang kann manuell über die Pfeiltasten nach oben und unten angepasst werden. Durch Drücken der Select-Taste mit dem grünen Haken für 4 Sekunden kann der Potentiometer aktiviert oder deaktiviert werden. Der ausgewählte Ausgangswert wird über das 7-Segment-LED-Display angezeigt (% oder Stufenzahl). Der manuelle oder automatische Modus kann über die 3-Tasten-Oberfläche ausgewählt werden.
Automatischer Modus

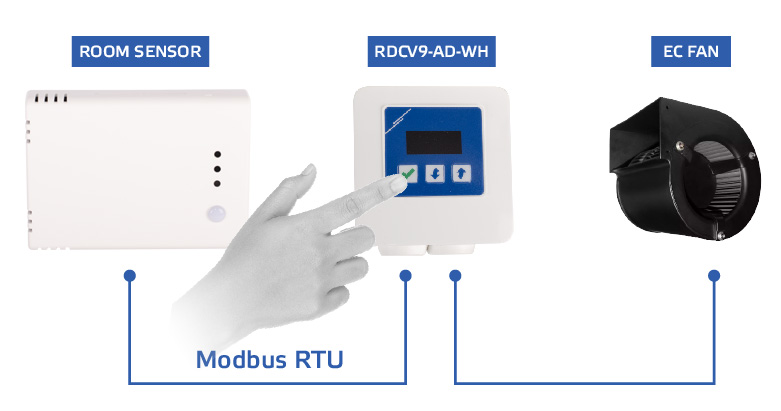

Im automatischen Modus fungiert der RDCV als HVAC-Controller. In diesem Betriebsmodus muss der RDCV mit einem Sentera HVAC-Sensor verbunden werden. Im automatischen Modus wird der Ausgangswert automatisch in Abhängigkeit vom gemessenen Wert gesteuert. Der gewünschte Wert (Sollwert) kann über die 3-Tasten-Oberfläche angepasst werden. Verschiedene Typen von Sentera HVAC-Sensoren können mit dem RDCV verbunden werden. Der analoge Ausgang kann in Abhängigkeit von Temperatur, Luftfeuchtigkeit, CO2, Luftqualität (TVOC) oder Differenzdruck gesteuert werden. Weitere Details finden Sie in den Montageanleitungen des Produkts.
Bedarfsabhängige oder manuelle Steuerung
Das Ausgangssignal kann direkt einen EC-Lüfter oder einen AC-Lüftergeschwindigkeitsregler steuern. Es kann auch einen Dämpferantrieb steuern. Daher kann dieses Gerät sowohl für die manuelle als auch für die bedarfsabhängige Lüftergeschwindigkeitsregelung verwendet werden.
Wenn Sie sich für die manuelle Steuerung entscheiden, können Sie die Tastatur-Oberfläche verwenden. Für die fortschrittlichere automatische oder bedarfsabhängige Option basiert die Steuerung auf den Messwerten eines angeschlossenen Sensors, dessen Ausgang die Lüftung steuert.
Modbus RTU Kommunikation
Der Controller verfügt über Modbus RTU Kommunikation. Als Standard können Sentera-Geräte mit Modbus RTU über die kostenlose 3SModbus-Software eingerichtet werden. Die Modbus RTU Holding-Register duplizieren die Funktionen, die über die Tastatur-Oberfläche ausgewählt wurden. Wenn Sie diese Funktionalität nutzen, haben Sie Zugriff auf das vollständige Funktionsspektrum des RDCV über Ihren Computer.
Flush- oder Aufputzmontage
Das Gehäuse des Controllers ermöglicht sowohl die Aufputz- als auch die Unterputzmontage. Bei der Einbauinstallation in einer Wand beträgt der Schutz gegen das Eindringen von Staub und Schmutz IP44. Bei der Aufputzmontage beträgt der Schutzgrad IP54.
Der RDCV kann auf allen Arten von Wänden installiert werden – aus massiven Wänden, Gipskartonplatten oder Holzpaneelen. Bei der Unterputzmontage passen die Montagedübel perfekt in die Standard-Europa-Wanddosen für die Unterputzmontage.
Das Gehäuse des Controllers ermöglicht sowohl die Aufputz- als auch die Unterputzmontage. Bei der Einbauinstallation in einer Wand beträgt der Schutz gegen das Eindringen von Staub und Schmutz IP44. Bei der Aufputzmontage beträgt der Schutzgrad IP54.
Der RDCV kann auf allen Arten von Wänden installiert werden – aus massiven Wänden, Gipskartonplatten oder Holzpaneelen. Bei der Unterputzmontage passen die Montagedübel perfekt in die Standard-Europa-Wanddosen für die Unterputzmontage.
