Differenzdrucktransmitter mit Display | 0-10 kPa | 24 VAC VDC

Zu diesem Produkt hat noch niemand einen Kommentar abgegeben, seien Sie der Erste (siehe unten), wir freuen uns über Ihre Meinung!
Artikelcode DPS-G-10K -2
GTIN 0.540.100.300.156.1
Intrastat nummer 90.26.20.20
Kategorie Differenzdrucktransmitter mit Display
Aktueller Bestand 2 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Der Differenzdruckfühler mit Display hat einen Messbereich von 0 bis 10 000 Pa. Er kann auch Luftgeschwindigkeit oder Luftvolumenstrom messen. Die Versorgungsspannung beträgt 24 VAC oder 24 VDC. Die Messwerte werden auf einem Display gezeigt. Die Messwerte werden über den Analogausgang und über Modbus RTU übertragen. Der Ausgangstyp ist wählbar: 0-10 VDC / 0-20 mA / 0-100 % PWM. Die vier LED-Anzeigen geben einen visuellen Hinweis auf den Status des Messumformers und die Messwerte. Sie können zur Überwachung des Differenzdrucks über einen Luftfilter verwendet werden, um bei einer Verschmutzung des Filters einen Alarm zu erzeugen. Sie können den Volumenstrom überwachen, um die Zufuhr von Frischluft zu gewährleisten. Eine weitere typische Anwendung ist die Überwachung der Luftgeschwindigkeit in Kanälen. Alle Parameter können über Modbus RTU eingestellt werden.

Zusätzliche Spezifikationen und Beschreibung


Was kann mit diesem Fühler gemessen werden?
Der Differenzdruckfühler ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,misst.
Er kenn eingesetzt werden für die Messung von Luftströmungen oder Filterüberwachung in der Klimatechnik
Auch ein Über- oder Unterdruck kann gemessen werden so dass er in zum Beispiel Reinräumen eingebaut werden kann.
In Kombination mit einem Internet-Gateway ist es möglich, Warnungen zu erhalten, wenn Filter verstopft sind.

Was mit Luftvolumenstrom oder Luftgeschwindigkeit?Luftvolumenstrom messen
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.

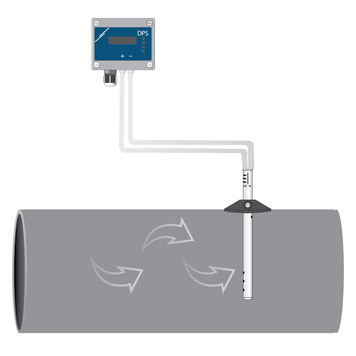

Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckmessung verwendet werden. Zur Berechnung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.

Wie funktioniert dieser Differenzdrucktransmitter?
Der Differenzdrucksensor hat einen analogen Ausgang. Der Ausgangswert ändert sich proportional abhängig vom gemessenen Differenzdruck oder Luftvolumenstrom oder Luftgeschwindigkeit. Standardbereich von diesem Sensor ist 0 - 10 000Pa. Das heisst, dass der Ausgang standardmässig 0 V gibt bei 0 Pa und 10V bei 10 000Pa. Der Bereich kann über Modbus angepasst werden.

Welche Versorgungsspannung brauche ich?
Dieser Messumformer braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.

Einfach anzuschließen!
Die Versorgungsspannung, der Analogausgang und die Modbus RTU Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.

Display mit LED-Anzeige
Das LED-Display zeigt den gemessenen Druck, Volumenstrom oder die Luftgeschwindigkeit an. Der Sensor bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt.  Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus-RTU-Kommunikation aktiviert sind.

Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Differenzdrucktransmitter verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im
 Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.

Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Sensor kann an der Wand montiert werden.

Differenzdrucktransmitter Anschlussstutzen
