Differenzdruckregler Klappenantrieb Display | 0-1000 Pa | 24 VAC VDC
Produktbeschreibung
Der DPSA Differendruckregler steuert Klappenantriebe abhängig vom Druck. Die Versorgungsspannung beträgt 24 VAC oder 24 VDC. Der Arbeitsbereich ist 0 bis 1.000 Pa. Er regelt die Klappenstellung, um den Differenzdruck oder Luftvolumenstrom konstant auf dem Sollwert zu halten. Differenzdruck-Sollwert, Druckbereich und alle anderen Parameter können über Modbus RTU eingestellt werden. Die vier LED-Anzeigen geben eine klare visuelle Darstellung des Status vom Regler und der Regelwerte. Das Display zeigt den Istwert. Das Gehäuse hat einen IP65-Schutz.
Zusätzliche Spezifikationen und Beschreibung
Was kann mit diesem Sensor gemessen werden?
Der Differenzdrucksensor ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,regelt.

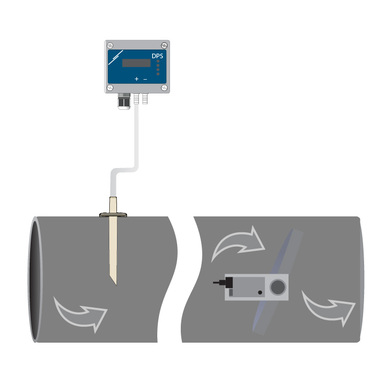

Dieser Differenzdruckregler steuert Klappenantriebe. Die Klappenstellung wird so geregelt, dass der Differenzdruck [Pa] konstant auf dem Sollwert gehalten wird.
Was mit Luftvolumenstrom oder Luftgeschwindigkeit?
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.
Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckregelung verwendet werden. Zur Regelung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.
Wie funktioniert dieser Differenzdruckregler?
Dieser Druckregler hat einen analogen 0-10 V Ausgang. Dieser Ausgang steuert die Klappenposition basierend auf dem gemessenen Differenzdruck, Luftvolumenstrom oder Luftgeschwindigkeit. Der Klappenstellantrieb wird so geregelt, dass der Messwert konstant auf dem Sollwert gehalten wird. Der Sollwert kann über Modbus RTU eingestellt werden. Um die Reaktionszeit vom Klappenantrieb an die Anwendung anzupassen, können die P- und I-Faktoren über Modbus RTU eingestellt werden.
Der Bereich ist 0 bis 1000 Pa.
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Dieser Sensor braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.
Einfach anzuschließen!
Die Versorgungsspannung, der Analogausgang und die Modbus-RTU-Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.
Die Versorgungsspannung, der Analogausgang und die Modbus-RTU-Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.

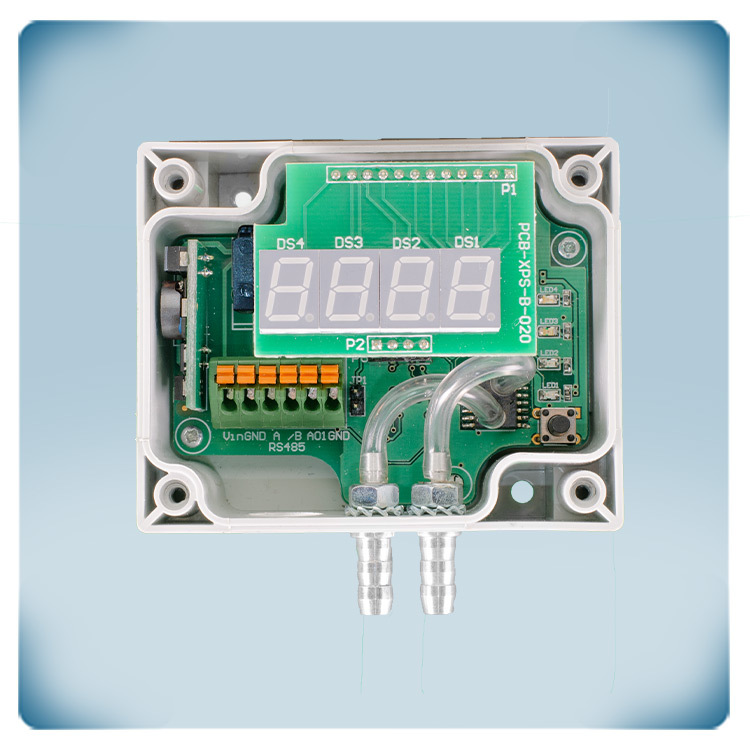

Display mit LED-Anzeige
Das LED-Display zeigt den gemessenen Druck, Volumenstrom oder die Luftgeschwindigkeit an. Der Sensor bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus-RTU-Kommunikation aktiviert sind.
Das LED-Display zeigt den gemessenen Druck, Volumenstrom oder die Luftgeschwindigkeit an. Der Sensor bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus-RTU-Kommunikation aktiviert sind.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stoßeinwirkungen. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Druckregler kann an der Wand montiert werden.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stoßeinwirkungen. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Druckregler kann an der Wand montiert werden.
