Analog zu Modbus RTU Signalwandler
Produktbeschreibung

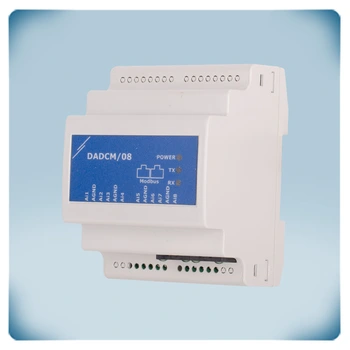

DADCM-08 ist ein E/A Modul für Modbus RTU-Netzwerke mit 4 analogen / modulierenden Eingängen (0-10 VDC / 0-20 mA / 0-100 % PWM) und 4 analogen Eingängen (0-10 VDC / 0-20 mA) und Modbus RTU-Kommunikation. Dieses I/O Modul ermöglicht die Steuerung oder den Anschluss von Geräten ohne Modbus RTU-Kommunikation an das Modbus RTU-Netzwerk. Es verfügt über eine 'Power over Modbus' oder einen PoM-Anschluss. Dies bedeutet, dass die Modbus-RTU-Kommunikation und die 24 VDC-Versorgung über einen RJ45-Stecker angeschlossen werden können.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert es?
Sentera-Geräte stellen die Kommunikation untereinander mithilfe des Modbus-RTU-Kommunikationsprotokolls her, das über die RS485-Technologie arbeitet. In einigen Fällen besteht die Notwendigkeit, mit Nicht-Sentera-Produkten wie Klappenantrieben, EC Ventilatoren usw. zu kommunizieren. Diese externen Geräte können nahtlos über das DADCM-08 Modul angeschlossen werden. Externe Geräte können Informationen über die 8 analogen Eingänge dieses Moduls übertragen. Der Standardeingangstyp für diese Eingänge ist 0–10 VDC. Der Eingangstyp ist jedoch über das Modbus RTU-Protokoll einstellbar. Konkret haben Sie für 4 der 8 Analogeingänge die Flexibilität, aus den folgenden Optionen zu wählen: 0–10 VDC, 0–20 mA oder 0–100 % PWM, während die restlichen 4 Eingänge entweder auf 0–10 V oder 0-20 mA-Eingangssignale konfiguriert werden können.
Die Werte der eingehenden analogen Eingangssignale werden in Werte umgewandelt, die in 8 Modbus Input Register gespeichert sind. Diese Input Register können von einem Modbus-Master Gerät gelesen werden.
Modbus RTU
Modbus RTU über RS485 ist ein weit verbreitetes serielles Kommunikationsprotokoll. Es handelt sich um eine Methode zur Datenübertragung zwischen Geräten über ein serielles Kommunikationsnetzwerk mithilfe der RS485-Technologie. Modbus RTU wird häufig in Industrie- und Automatisierungsanwendungen eingesetzt, um den Informationsaustausch zwischen verschiedenen Geräten wie Sensoren, Steuerungen und Aktoren auf zuverlässige und standardisierte Weise zu ermöglichen. Der Analog-zu-Modbus-Konverter DADCM-08 ist ein Gerät, das die Integration analoger Signale in ein Modbus-Kommunikationsnetzwerk ermöglicht. Es ermöglicht die Umwandlung analoger Signale von Sensoren oder anderen Geräten zu Überwachungs- und Steuerungszwecken in digitale Modbus-Register. Der Konverter nimmt eine Schnittstelle zu analogen Eingangssignalen auf, digitalisiert diese und kommuniziert die digitalen Daten über das Modbus-Protokoll. Der Konverter kommuniziert mit anderen Modbus-Geräten oder einem Modbus-Master über das Modbus-Protokoll. Es fungiert typischerweise als Modbus-Slave-Gerät und ermöglicht das Lesen oder Schreiben von Daten über Modbus-Funktionscodes.
Vereinfachte Verkabelung
Die Modbus RTU-Kommunikation und die 24 VDC-Stromversorgung für dieses Modul werden beide über die RJ45-Buchse hergestellt. Die Verkabelung erfolgt über Standard-Ethernet-Kabel. Alternativ können Sie auch Ihr eigenes Kabel mit RJ45-Stecker vercrimpen. Es ist wichtig zu beachten, dass die Verwendung einer 24 VDC Power over Modbus (PoM) Versorgung die Einhaltung der entsprechenden Strom- und Verkabelungsstandards erfordert, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

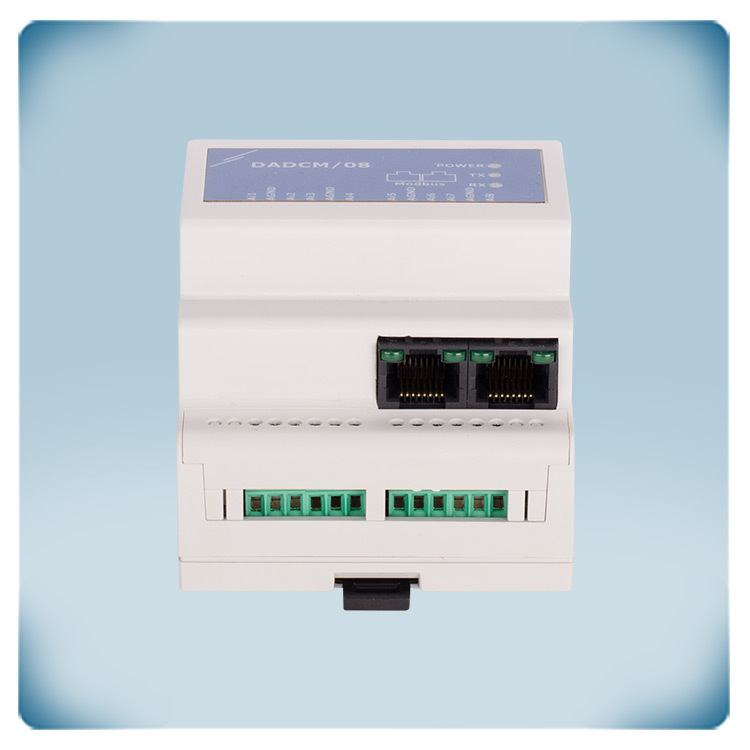

Das Gerät verfügt über zwei RJ45-Buchsen – eine für PoM und eine für den Anschluss an andere Modbus-Module.
Zur Versorgung des Konverters verfügen wir über ein speziell entwickeltes 24 VDC Stromversorgungsmodul für die Hutschienenmontage.
Die Anbindung der analogen Eingangssignale erfolgt intuitiv.
LED Anzeigen

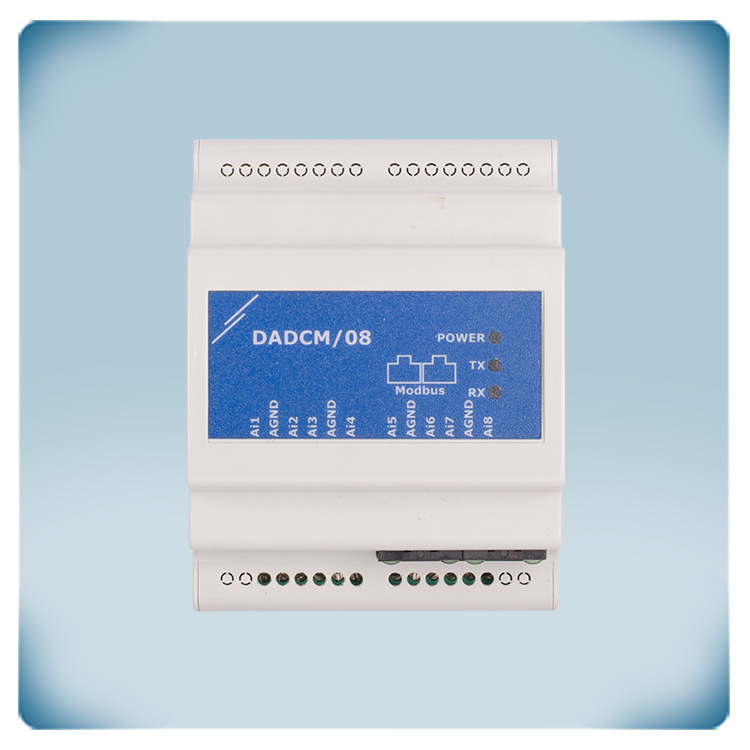

Das Gerätegehäuse verfügt über drei grüne LED-Anzeigen – für Einschalten, Datenübertragung und Datenempfang. Standardmäßig verfügt jede der beiden RJ45-Buchsen über zwei grüne LEDs. Wenn sie blinken, zeigen sie eine aktive Modbus RTU Kommunikation an.
DIN-Schienengehäuse

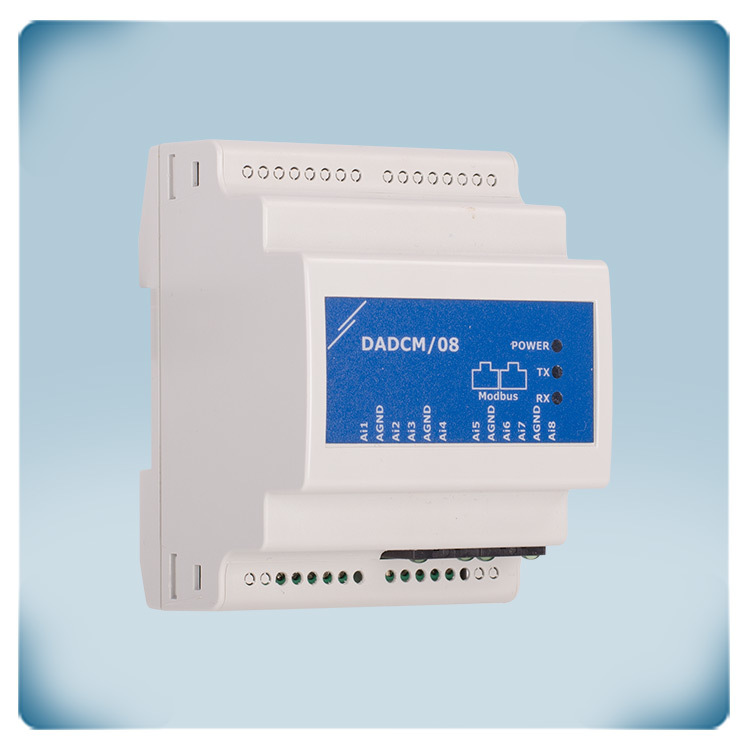

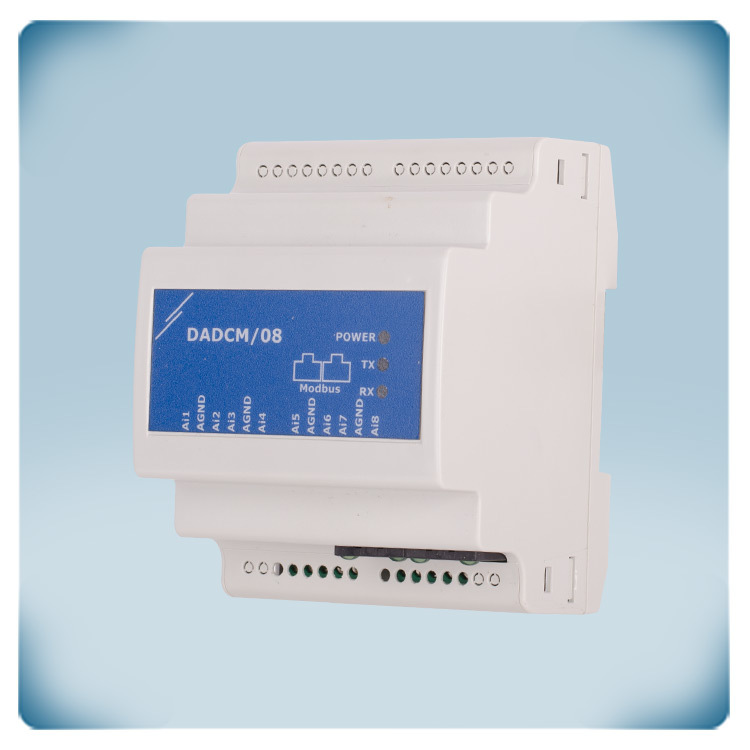

DIN-Schienengehäuse sind für die Montage und den Schutz elektronischer oder elektrischer Komponenten auf einer DIN-Schiene in einem Schaltschrank oder einer Schalttafel konzipiert. DIN-Schienengehäuse werden häufig in Industrie- und Automatisierungsumgebungen verwendet, um verschiedene Geräte zu sichern und zu organisieren. Sie sind kompakt und einfach zu installieren und das Gehäuse des DADCM-08 bildet da keine Ausnahme.
Um die Qualität zu gewährleisten, entwerfen und fertigen wir das Gehäuse selbst in unserer eigenen Fabrik. Es ist langlebig und die Installation ist sehr einfach – montieren Sie das Gerät einfach auf der Schiene und verriegeln Sie es mit dem Clip an der Unterseite des Geräts.
Die Schutzart des Gehäuses beträgt IP30 – geschützt vor Schmutz und Staub. Das verwendete Material ist eine hochwertige PC-ABS-Kunststoffmischung, die die Zähigkeit und Hitzebeständigkeit von PC mit der Duktilität und Verarbeitbarkeit von ABS kombiniert.
