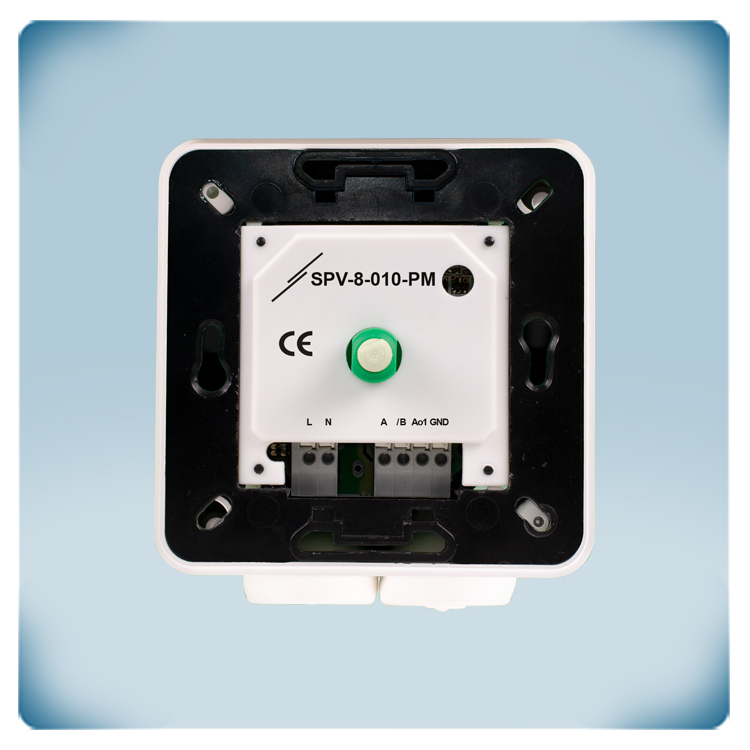

230 VAC Potentiometer mit Modbus RTU Kommunikation
Produktbeschreibung
Das Poti SPV-8 steuert EC Ventilatoren, Drehzahlregler für Wechselstromventilatoren oder Klappenstellantriebe. Die Versorgungsspannung beträgt 85-264 VAC. Das stufenlos einstellbare Ausgangssignal kann über den Drehknopf mit Aus-Position eingestellt werden. Folgende Ausgangsarten sind wählbar: 0-10 V / 0-20 mA / 0-100 % PWM. In der OFF-Stellung ist der Ausgang 0 V. Der Ausgangsbereich ist über Modbus RTU einstellbar. Der minimale Ausgangswert kann zwischen 0 und 40 % eingestellt werden. Der maximale Ausgangswert kann zwischen 60 und 100 % eingestellt werden. Das spritzwassergeschützte Gehäuse ermöglicht die Unterputz- oder Aufputzmontage.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Erzeugen Sie manuell ein 0-10 Volt Steuersignal
Bei der SPV-Serie handelt es sich um Potentiometer, die ein analoges Steuersignal (z.B. 0-10 Volt Signal) erzeugen. Dieses Signal kann manuell über den Drehknopf des Potentiometers eingestellt werden. Durch Drehen des Potentiometerknopfes im Uhrzeigersinn wird das Analogsignal von niedrig auf hoch erhöht (Standardeinstellung). Das analoge Steuersignal wird normalerweise zur Steuerung von EC Ventilatoren oder Klappenantrieben verwendet. Es kann auch Drehzahlregler für AC Ventilatoren (Produktreihe EVS- oder MVS) oder Frequenzumrichter (Produktreihe FI-E) fernbedienen.
Modbus RTU Kommunikation![Drehzahlregelung EC Ventilatoren über Modbus](/Images/lazy-loaded-images.webp)
Das ist nicht nur ein einfaches Potentiometer. Es handelt sich um ein hochmodernes digitales Potentiometer. Es kann eigenständig arbeiten oder in ein Modbus RTU Netzwerk integriert werden. Das bietet die Möglichkeit, das 0-10 Volt Signal manuell über das Potentiometer einzustellen oder die manuelle Steuerung über die Modbus RTU Kommunikation außer Kraft zu setzen. Über die Modbus RTU Kommunikation kann der Potentiometerausgangswert überschrieben werden. Die Potentiometerposition, der Ausgangswert und alle anderen Parameter können über die Modbus RTU Kommunikation gelesen werden. Die vollständige Parameterliste ist im Modbus Register Map auf der Produktseite verfügbar.
Fernsteuerung über SenteraWeb-Cloud
Über ein optionales Internet-Gateway kann dieses Potentiometer mit SenteraWeb - dem Online-HKL-Portal - verbunden werden. Damit ist es möglich, den Ausgangswert aus der Ferne auszulesen oder sogar zu überschreiben. SenteraWeb verfügt über eine Tages Wochen Zeitschaltuhr. Damit ist es möglich, den Potentiometerausgang zu bestimmten Zeitpunkten am Tag oder in der Woche zu überschreiben. Für die Nutzung von SenteraWeb ist keine Installation von Apps oder Software erforderlich. SenteraWeb ist über einen Standard-Webbrowser wie Google Chrome oder MS Edge zugänglich.
Einstellbares minimales und maximales Niveau
Manche EC-Motoren oder Ventilantriebe kommen mit zu kleinen Steuersignalen nicht zurecht. Manchmal ist ein Ventilator überdimensioniert oder zu leistungsstark. Keine Sorge, die Ober- und Untergrenze des Ausgangs dieses Potentiometers kann über Modbus RTU eingestellt werden. Standardmäßig beträgt das Ausgangssignal z.B. 0-10 V. Dies kann auf 4-9 V oder einen anderen kundenspezifischen Bereich eingestellt werden.
Umkehrbares Ausgangssignal
Standardmäßig geht der Ausgang dieses Potentiometers von niedrig nach hoch. Es ist möglich, das Ausgangssignal dieses Potentiometers umzukehren, so dass es von hoch nach niedrig geht. Standardmäßig beträgt das Ausgangssignal z.B. 0-10 V. Es kann auf 10-0 V eingestellt werden.
230 VAC-Stromversorgung
Dieses Potentiometer wird direkt mit 230 VAC Netzspannung betrieben. Es ist kein separates Netzteil erforderlich!
Verschiedene Ausgangstypen
Der Ausgangstyp dieses Potentiometers kann über Modbus RTU Kommunikation ausgewählt werden. Es gibt 3 Möglichkeiten: 0-10 V, 0-20 mA oder 0-100 % PWM. Der einfachste Weg, den Ausgangstyp zu ändern, ist über die 3SModbus-Software oder über SenteraWeb.
Mehr Informationen über Führungssignale
Bei der SPV-Serie handelt es sich um Potentiometer, die ein analoges Steuersignal (z.B. 0-10 Volt Signal) erzeugen. Dieses Signal kann manuell über den Drehknopf des Potentiometers eingestellt werden. Durch Drehen des Potentiometerknopfes im Uhrzeigersinn wird das Analogsignal von niedrig auf hoch erhöht (Standardeinstellung). Das analoge Steuersignal wird normalerweise zur Steuerung von EC Ventilatoren oder Klappenantrieben verwendet. Es kann auch Drehzahlregler für AC Ventilatoren (Produktreihe EVS- oder MVS) oder Frequenzumrichter (Produktreihe FI-E) fernbedienen.
Modbus RTU Kommunikation
![Drehzahlregelung EC Ventilatoren über Modbus](/de/dateien/artikel/bild/beschreibung/spv-8-010-pm/weisses-geh-auml;use-drehknopf-ventilator.jpg)
Das ist nicht nur ein einfaches Potentiometer. Es handelt sich um ein hochmodernes digitales Potentiometer. Es kann eigenständig arbeiten oder in ein Modbus RTU Netzwerk integriert werden. Das bietet die Möglichkeit, das 0-10 Volt Signal manuell über das Potentiometer einzustellen oder die manuelle Steuerung über die Modbus RTU Kommunikation außer Kraft zu setzen. Über die Modbus RTU Kommunikation kann der Potentiometerausgangswert überschrieben werden. Die Potentiometerposition, der Ausgangswert und alle anderen Parameter können über die Modbus RTU Kommunikation gelesen werden. Die vollständige Parameterliste ist im Modbus Register Map auf der Produktseite verfügbar.
Fernsteuerung über SenteraWeb-Cloud
Über ein optionales Internet-Gateway kann dieses Potentiometer mit SenteraWeb - dem Online-HKL-Portal - verbunden werden. Damit ist es möglich, den Ausgangswert aus der Ferne auszulesen oder sogar zu überschreiben. SenteraWeb verfügt über eine Tages Wochen Zeitschaltuhr. Damit ist es möglich, den Potentiometerausgang zu bestimmten Zeitpunkten am Tag oder in der Woche zu überschreiben. Für die Nutzung von SenteraWeb ist keine Installation von Apps oder Software erforderlich. SenteraWeb ist über einen Standard-Webbrowser wie Google Chrome oder MS Edge zugänglich.
Einstellbares minimales und maximales Niveau
Manche EC-Motoren oder Ventilantriebe kommen mit zu kleinen Steuersignalen nicht zurecht. Manchmal ist ein Ventilator überdimensioniert oder zu leistungsstark. Keine Sorge, die Ober- und Untergrenze des Ausgangs dieses Potentiometers kann über Modbus RTU eingestellt werden. Standardmäßig beträgt das Ausgangssignal z.B. 0-10 V. Dies kann auf 4-9 V oder einen anderen kundenspezifischen Bereich eingestellt werden.
Umkehrbares Ausgangssignal
Standardmäßig geht der Ausgang dieses Potentiometers von niedrig nach hoch. Es ist möglich, das Ausgangssignal dieses Potentiometers umzukehren, so dass es von hoch nach niedrig geht. Standardmäßig beträgt das Ausgangssignal z.B. 0-10 V. Es kann auf 10-0 V eingestellt werden.
230 VAC-Stromversorgung
Dieses Potentiometer wird direkt mit 230 VAC Netzspannung betrieben. Es ist kein separates Netzteil erforderlich!
Verschiedene Ausgangstypen
Der Ausgangstyp dieses Potentiometers kann über Modbus RTU Kommunikation ausgewählt werden. Es gibt 3 Möglichkeiten: 0-10 V, 0-20 mA oder 0-100 % PWM. Der einfachste Weg, den Ausgangstyp zu ändern, ist über die 3SModbus-Software oder über SenteraWeb.
Mehr Informationen über Führungssignale
