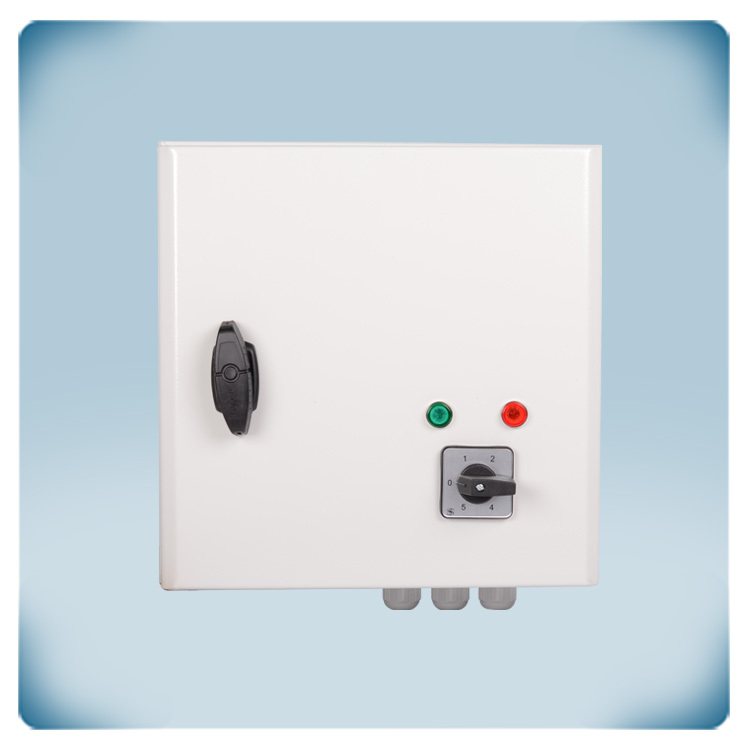

АС двигун 20 А | 5-ступінчасте управління повітряною завісою
Опис рішення
5-швидкісний регулятор для повітряних завіс з однофазними двигунами. Сумарний максимальний струм двигуна становить 20 ампер. Швидкість повітря можна вибрати за допомогою 5-ступінчастого поворотного перемикача. У положенні ВИМК (нуль) двигун вимкнено. Функція контролю ТК вимикає двигун у разі перегріву. Цифровий вхід можна використовувати для дистанційних команд запуск-зупинка. Після збою живлення двигун автоматично перезапускається. Технологія автотрансформатора генерує напругу двигуна ідеальної синусоїдальної форми. Це гарантує тиху роботу двигуна. Тільки для двигунів з регульованою напругою.
Додаткові характеристики та опис
Створіть тепловий бар'єр
Повітряні теплові завіси створюють невидимий бар'єр для розділення гарячого та холодного повітряного потоку. Повітряні завіси також можна використовувати для запобігання протягам повітря, проникненню забруднюючих речовин з однієї кімнати в іншу. АС вентилятори для створення невидимого повітряного бар'єру виступають у ролі бар'єру між зовнішнім та внутрішнім повітрям. Вони запобігають припливу зовнішнього повітря і обмежують відтік повітря з приміщення, мінімізуючи втрати тепла. Повітряні завіси часто використовуються в магазинах, готелях, ресторанах, що дозволяє тримати двері відчиненими. Це завжди приваблює відвідувачів, зберігаючи при цьому тепле повітря в приміщенні. Відкриті двері завжди є додатковою вітриною для перехожих, дозволяючи заглянути і запрошуючи зайти.
Активація повітряної завіси
Дверний контакт можна підключити до входів сухих контактів. Коли двері відкриваються, активується повітряна завіса. Після активації повітряна завіса буде працювати з фіксованою швидкістю, встановленою за допомогою поворотного перемикача. Є один нормально відкритий і один нормально закритий вхід. Це робить контролер сумісним з різними типами дверних вимикачів.
Виходи для управління зовнішніми пристроями
Додатковий нерегульований вихід (230 В) активний, коли двигун увімкнений. Оскільки цей вихід або ВКЛ (230 В), або ВИМК (0 В), його називають «нерегульованим виходом». Максимальний струм цього виходу 2 А. Цей вихід можна використовувати для управління лампою аварійної сигналізації, відкриття решіток вентиляційних повітроводів, включення освітлення і т.д. Пристрій, підключений до цього виходу, працюватиме одночасно з вентилятором.
Автоматичне скидання після збою живлення
У разі збою живлення, після відновлення живлення двигуна, цей контролер автоматично перезапуститься. У стандартних регуляторах швидкості після збою живлення поворотний перемикач потрібно вручну повернути в положення ВИМК., а потім знову в положення бажаної швидкості. Для серії STRA1 це не потрібно.
Захист від перегріву двигуна
Цей контролер повітряної завіси має можливість підключення термоконтактів або ТК, які контролюють температуру всередині обмоток двигуна або температуру нагрівача. У разі перегріву функція контролю вимкне систему, щоб запобігти пошкодженню, і активує вихід тривоги.
Корпус для внутрішнього настінного монтажу
Контролер бажано встановити у прохолодному місці, запобігаючи потраплянню прямих сонячних променів. Переконайтеся, що контролер може охолоджуватися. Корпус виготовлений на власному виробництві. Ми використовуємо високоякісний пластик r-ABS VO (UL94). Цей матеріал є вогнестійким, дуже міцним та забезпечує гарний захист від ударів. Він пропонує захист IP54 від проникнення пилу та води. Цей контролер може бути встановлений на стіні чи панелі в приміщенні.
