Технічні дані
Додаткові характеристики та опис
Як це працює?
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU – це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників, наприклад, привід заслінки, система опалення тощо. Ці вироби інших виробників можна підключити за допомогою цього модуля MDACM1. Вони можуть отримувати команди через аналоговий вихід цього модуля. Тип аналогового входу можна регулювати за допомогою Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Тип виходу за замовчуванням - 0-10 VDC.
Пристрої Sentera взаємодіють між собою за допомогою зв'язку Modbus RTU. Modbus RTU – це послідовний протокол зв'язку, який використовує технологію RS485. Деякі програми вимагають зв'язку з продуктами інших виробників, наприклад, привід заслінки, система опалення тощо. Ці вироби інших виробників можна підключити за допомогою цього модуля MDACM1. Вони можуть отримувати команди через аналоговий вихід цього модуля. Тип аналогового входу можна регулювати за допомогою Modbus RTU: 0-10 VDC / 0-20 мА / 0-100% ШІМ. Тип виходу за замовчуванням - 0-10 VDC.
Modbus RTU до аналогового входу-виходу
Аналоговий вихід управляється через регістри Modbus Holding. Майстер -пристрій Modbus необхідний для запису значення в регістр Modbus модуля MDACM1 та управління його аналоговим виходом. Головний пристрій контролює вихід, записуючи значення в регістри Modbus Holding12.
Поверхневий монтаж

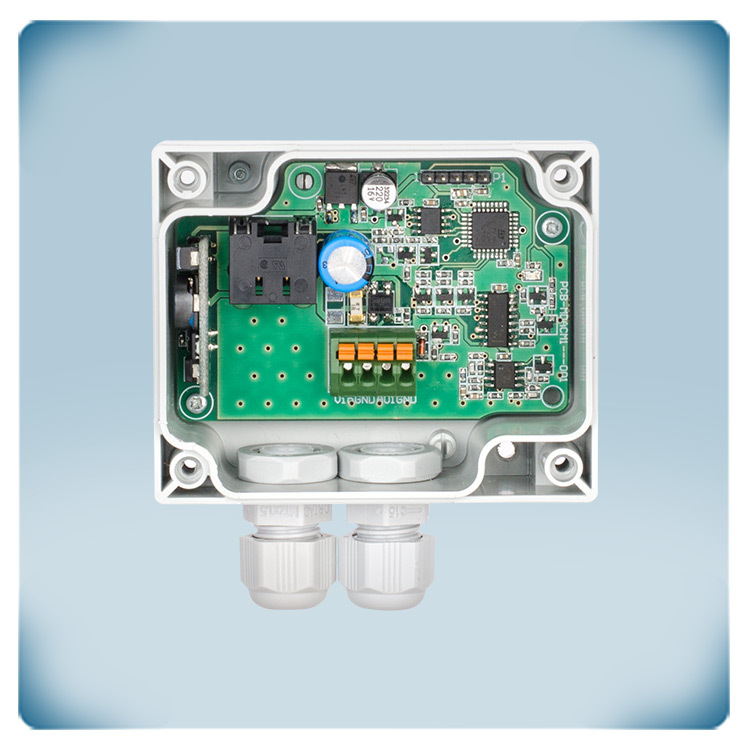

Поверхневий або настінний монтаж. Зв'язок Modbus RTU та напруга живлення 24 VDC для цього модуля підключаються через роз'єм RJ45 або через клемну колодку. Для полегшення підключення ми рекомендуємо використовувати блоки живлення Sentera 24 VDC з роз'ємом RJ45. Захист IP65.
Поверхневий або настінний монтаж. Зв'язок Modbus RTU та напруга живлення 24 VDC для цього модуля підключаються через роз'єм RJ45 або через клемну колодку. Для полегшення підключення ми рекомендуємо використовувати блоки живлення Sentera 24 VDC з роз'ємом RJ45. Захист IP65.
