5 - ступінчастий регулятор швидкості по температурі | 2,5 A
Опис продукту
Трансформаторні регулятори швидкості обертання вентиляторів серії GTH регулюють швидкість обертання однофазних двигунів керованих напругою шляхом зміни вихідної напруги відповідно до виміряної температури. Ці регулятори можна використовувати для опалення або охолодження. Максимальний струм двигуна 2,5 А. Нерегульований вихід активується разом з двигуном і може використовуватися для управління клапаном (наприклад, клапан подачі гарячої або холодної води).
В автоматичному режимі швидкість вентилятора автоматично регулюється в п'ять кроків відповідно до виміру зовнішнього пасивного датчика температури (датчик PT500, не входить в комплект). В ручному режимі можна вибрати одне з 5 зазначених положень швидкості вентилятора за допомогою вбудованого перемикача управління. Цей перемикач управління має 7 положень: ВИМК, автоматичний режим і 5 різних варіантів швидкості для ручного режиму. Після досягнення заданого значення вентилятор відключається як в автоматичному, так і в ручному режимі.
Поверхневий монтаж, захист IP54.
Додаткові характеристики та опис
Нагрівання чи охолодження?
Трансформаторні регулятори швидкості обертання вентилятори серії GTH-1 потребують для роботи додатковий датчик (за замовчуванням PT500), який буде вимірювати температуру навколишнього повітря. Під час використання в режимі нагрівання вентилятор вмикається, коли температура опускається нижче встановленого значення. У режимі охолодження, навпаки, ввімкнення вентилятора відбувається в разі перевищення зазначеної користувачем температури. При досягненні заданої температури вентилятор вимикається. Режим роботи регулятора швидкості може бути обраний за допомогою перемички. Регулятори швидкості серії GTH-1 є ідеальним рішенням для будівель, де широко використовуються агрегати повітряного опалення (склади, майстерні, тваринницькі ферми).
Трансформаторні регулятори швидкості обертання вентилятори серії GTH-1 потребують для роботи додатковий датчик (за замовчуванням PT500), який буде вимірювати температуру навколишнього повітря. Під час використання в режимі нагрівання вентилятор вмикається, коли температура опускається нижче встановленого значення. У режимі охолодження, навпаки, ввімкнення вентилятора відбувається в разі перевищення зазначеної користувачем температури. При досягненні заданої температури вентилятор вимикається. Режим роботи регулятора швидкості може бути обраний за допомогою перемички. Регулятори швидкості серії GTH-1 є ідеальним рішенням для будівель, де широко використовуються агрегати повітряного опалення (склади, майстерні, тваринницькі ферми).
Датчик температури PT500
Температура навколишнього середовища вимірюється за допомогою датчика температури PT500. Цей датчик температури виготовляється з різною комплектацією. Вибір канального, кімнатного або накладного датчика залежить від технічного завдання на проєктування системи. Датчик температури PT500 являє собою термометр опору з чутливим елементом із платини. Значення вихідного опору змінюється залежно від виміряної температури. За температури 0 °C датчик PT500 має значення опору 500 Ом. Він характеризується позитивним температурним коефіцієнтом, тобто зі збільшенням температури зростає також і вихідний опір. Кабель, що використовується для підключення датчиків, також має опір, величина якого прямо пропорційна його довжині. Цей фактор слід враховувати під час розроблення системи, оскільки занадто велика довжина кабелю може вплинути на підсумкове значення опору, що призведе до неточних або помилкових вимірювань.
Температура навколишнього середовища вимірюється за допомогою датчика температури PT500. Цей датчик температури виготовляється з різною комплектацією. Вибір канального, кімнатного або накладного датчика залежить від технічного завдання на проєктування системи. Датчик температури PT500 являє собою термометр опору з чутливим елементом із платини. Значення вихідного опору змінюється залежно від виміряної температури. За температури 0 °C датчик PT500 має значення опору 500 Ом. Він характеризується позитивним температурним коефіцієнтом, тобто зі збільшенням температури зростає також і вихідний опір. Кабель, що використовується для підключення датчиків, також має опір, величина якого прямо пропорційна його довжині. Цей фактор слід враховувати під час розроблення системи, оскільки занадто велика довжина кабелю може вплинути на підсумкове значення опору, що призведе до неточних або помилкових вимірювань.
Принцип роботи

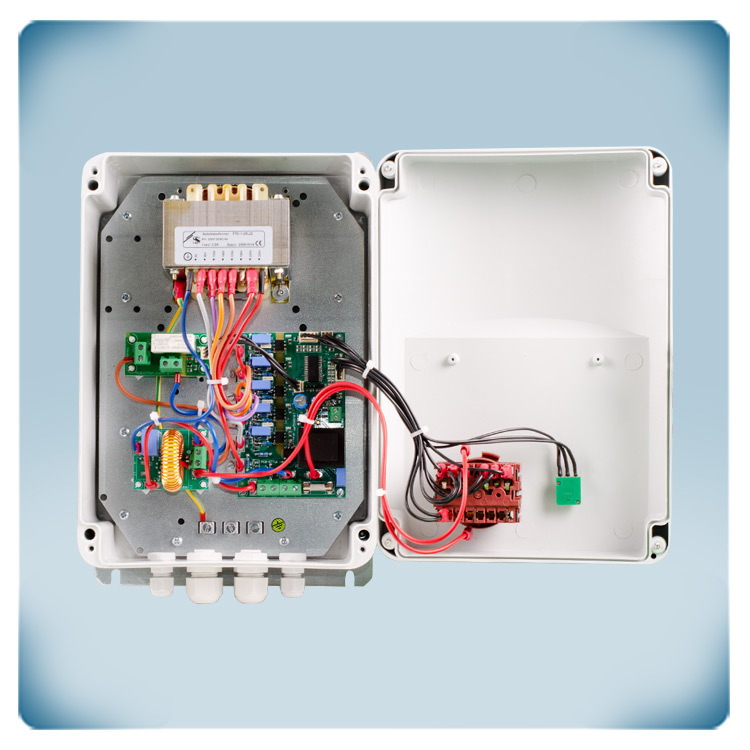

Робота регулятора швидкості GTH-1 заснована на застосуванні вбудованого автотрансформатора. Він використовується для ступеневого керування напругою, що подається на електродвигун, що дає змогу змінювати швидкість обертання вентилятора. Ця технологія є дуже надійною і довговічною. Автотрансформатори також мають спеціальну оболонку для зниження кількості створюваних електричних перешкод. Вихідна напруга, що генерується регулятором, має форму чистої синусоїди, що забезпечує тиху роботу електродвигуна і підвищує термін його служби. Схема роботи регулятора GTH з повітряно-опалювальним агрегатом.
Робота регулятора швидкості GTH-1 заснована на застосуванні вбудованого автотрансформатора. Він використовується для ступеневого керування напругою, що подається на електродвигун, що дає змогу змінювати швидкість обертання вентилятора. Ця технологія є дуже надійною і довговічною. Автотрансформатори також мають спеціальну оболонку для зниження кількості створюваних електричних перешкод. Вихідна напруга, що генерується регулятором, має форму чистої синусоїди, що забезпечує тиху роботу електродвигуна і підвищує термін його служби. Схема роботи регулятора GTH з повітряно-опалювальним агрегатом.
Ручний або автоматичний режим
Трансформаторні регулятори серії GTH-1 мають п'ять ступенів для вибору продуктивності вентилятора. Під час використання регулятора в ручному режимі необхідну швидкість обертання вентилятора необхідно встановити самостійно за допомогою поворотного вимикача. Під час роботи в автоматичному режимі вентилятор буде обертатися тим швидше, чим більше фактичне значення температури відрізняється від необхідного. У режимі нагрівання швидкість обертання вентилятора збільшується з падінням поточного значення температури відносно значення, встановленого користувачем. У режимі охолодження швидкість обертання вентилятора збільшується зі зростанням поточного значення температури відносно значення, встановленого користувачем. Необхідна температура з кроком 1 °C встановлюється за допомогою перемикача, розташованого на корпусі трансформаторного регулятора GTH-1.
Трансформаторні регулятори серії GTH-1 мають п'ять ступенів для вибору продуктивності вентилятора. Під час використання регулятора в ручному режимі необхідну швидкість обертання вентилятора необхідно встановити самостійно за допомогою поворотного вимикача. Під час роботи в автоматичному режимі вентилятор буде обертатися тим швидше, чим більше фактичне значення температури відрізняється від необхідного. У режимі нагрівання швидкість обертання вентилятора збільшується з падінням поточного значення температури відносно значення, встановленого користувачем. У режимі охолодження швидкість обертання вентилятора збільшується зі зростанням поточного значення температури відносно значення, встановленого користувачем. Необхідна температура з кроком 1 °C встановлюється за допомогою перемикача, розташованого на корпусі трансформаторного регулятора GTH-1.
Нерегульований вихід 230 В
Регулятор швидкості GTH-1 оснащений додатковим нерегульованим виходом (230 В), який замкнений під час роботи електродвигуна. Нерегульованим він називається тому, що має тільки два положення контактів - замкнуте (230 В) і розімкнуте (0 В). Максимальний струм для цього виходу не повинен перевищувати 2 А. Найпоширенішим варіантом використання нерегульованого виходу є підключення приводу клапана теплоносія. Отже, під час використання регулятора GTH-1 для керування агрегатом повітряного опалення, клапан відкриватиметься під час увімкнення вентилятора, що дасть змогу постачати теплоносій до агрегату, який працює.
Корпус регулятора

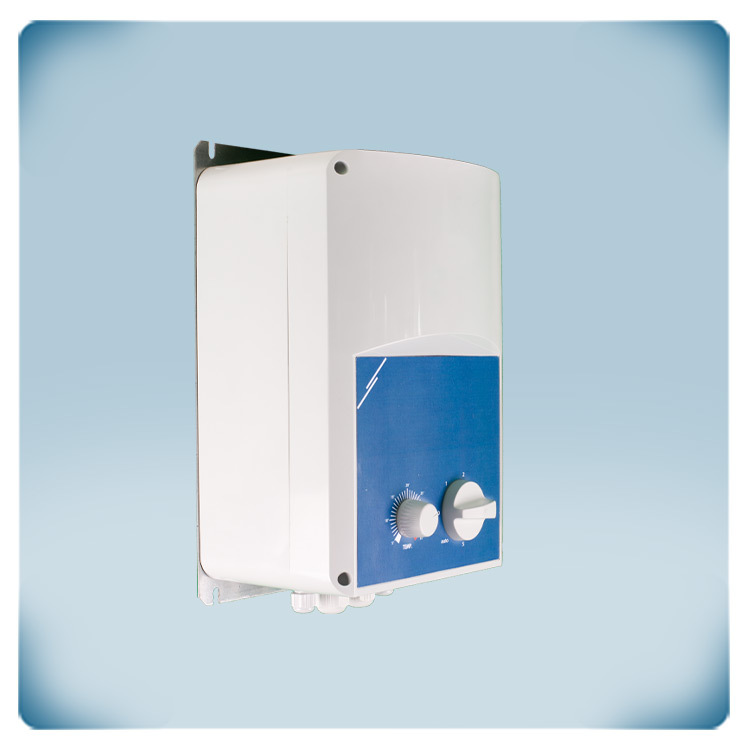

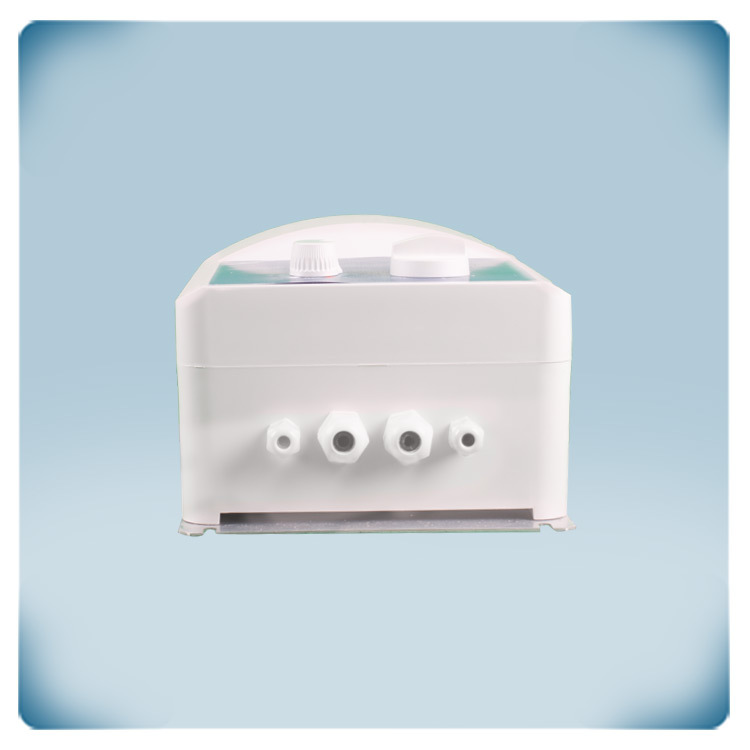

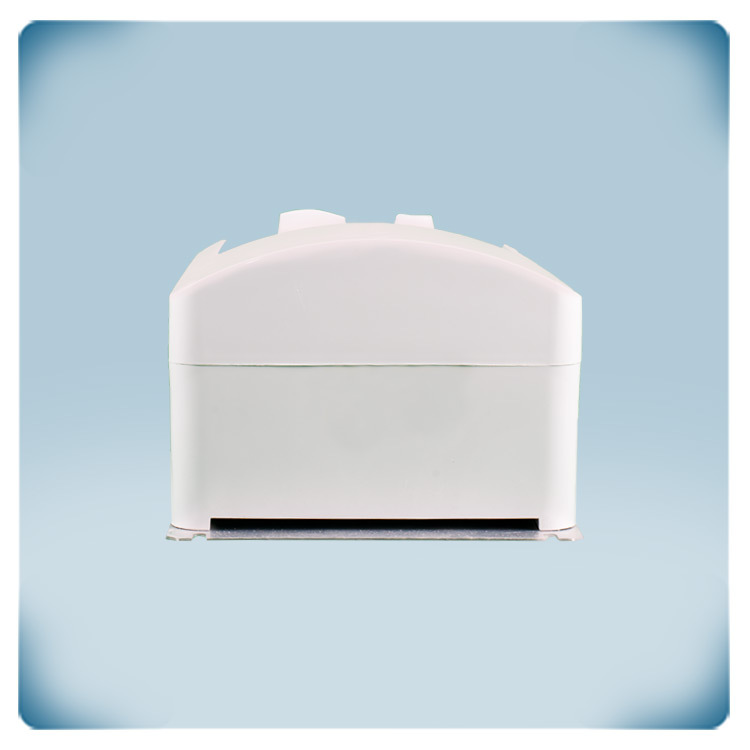

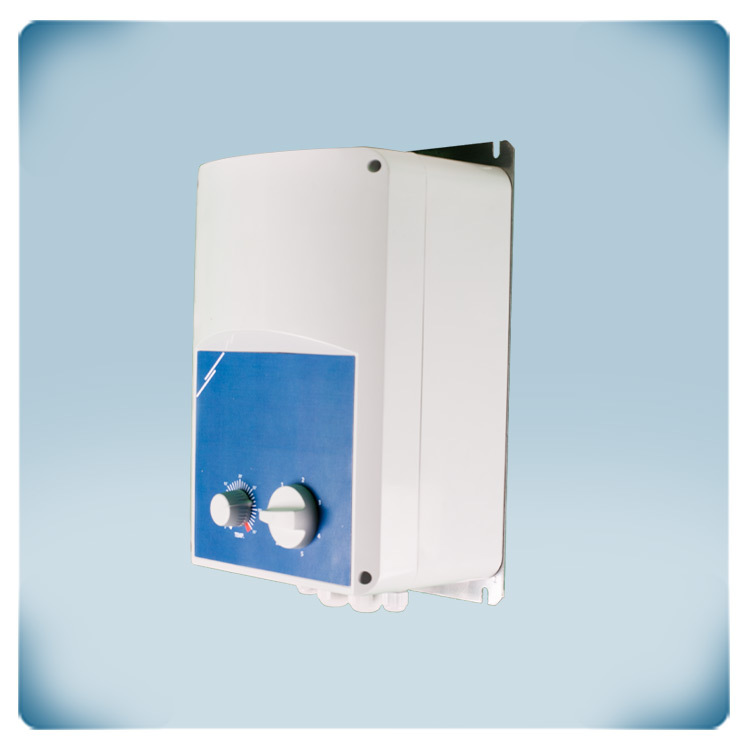

Корпус із високоякісного ABS-пластику виробляють на власному заводі Sentera. Виготовлені вироби мають підвищену міцність і термостійкість. Корпус регулятора забезпечує ступінь захисту IP54, надійно захищаючи від пилу і вологи. Регулятор швидкості GTH-1 призначений для монтажу на стіні або іншій вертикальній поверхні всередині приміщення. Для забезпечення максимально надійної та безпечної роботи, а також щоб уникнути перегрівання, регулятор необхідно встановлювати в прохолодному місці без впливу прямих сонячних променів.
Корпус із високоякісного ABS-пластику виробляють на власному заводі Sentera. Виготовлені вироби мають підвищену міцність і термостійкість. Корпус регулятора забезпечує ступінь захисту IP54, надійно захищаючи від пилу і вологи. Регулятор швидкості GTH-1 призначений для монтажу на стіні або іншій вертикальній поверхні всередині приміщення. Для забезпечення максимально надійної та безпечної роботи, а також щоб уникнути перегрівання, регулятор необхідно встановлювати в прохолодному місці без впливу прямих сонячних променів.
