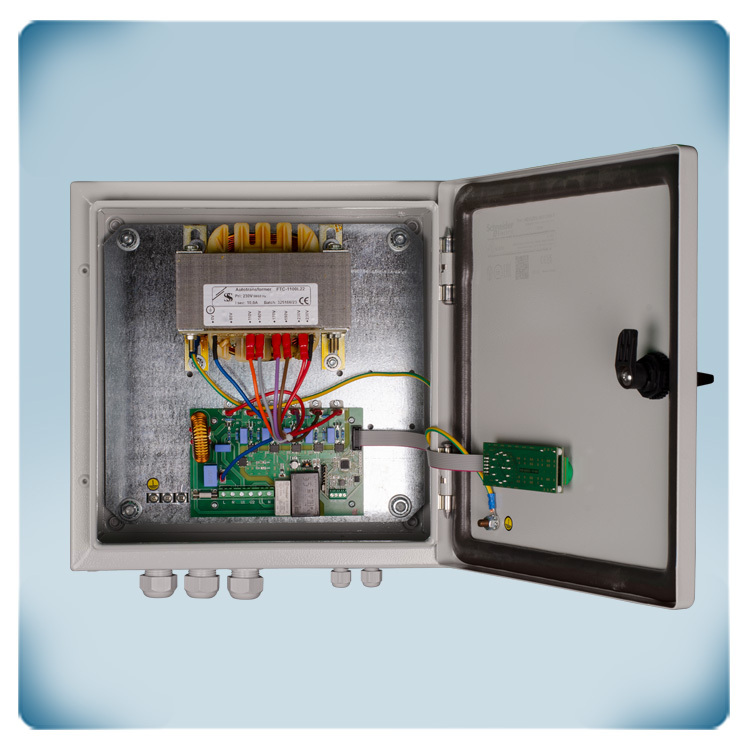

.webp "Трансформаторний регулятор швидкості вентилятора, 230 В, 10 А")

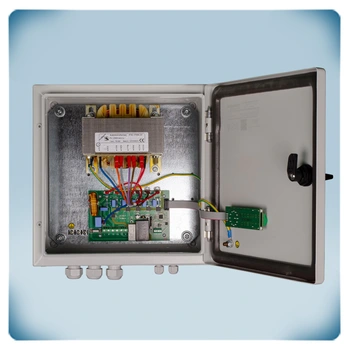

.webp "Трансформаторний регулятор вентилятора, 230 В, 10 А")
.webp "Трансформаторний регулятор, 230 В, 10 А")
декларація CE
5-ступінчастий регулятор вентилятора і нагрівача | 11 A
Опис продукту
Регулятор для контролю швидкості вентилятора та керування нагрівальним елементом працює залежно від температури навколишнього середовища. Він керує однофазними двигунами вентиляторів шляхом зміни напруги, що подається на них. Максимальний (сумарний) струм становить 11 А. Напруга живлення становить 230 В. Для роботи потрібен зовнішній температурний датчик-зонд PT500. Нерегульований вихід може керувати зовнішнім клапаном для подачі гарячої води.

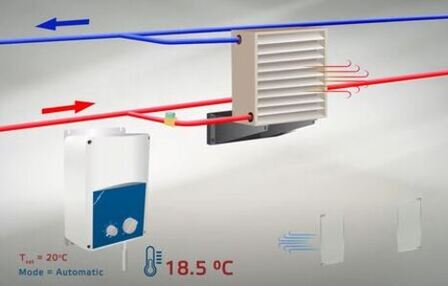

У режимі опалення вентилятор і нерегульований вихід активуються, коли температура довкілля опускається нижче обраної температури. Швидкість обертання вентилятора може бути встановлена вручну або автоматично. В автоматичному режимі швидкість обертання вентилятора збільшується в разі зниження температури довкілля нижче обраної температури. Якщо температура навколишнього середовища вища за задану, вентилятор і нерегульований вихід вимикаються.
У режимі охолодження робота відбувається у зворотному напрямку. Швидкість обертання вентилятора регулюється ступінчасто шляхом зміни напруги на двигуні за допомогою автотрансформаторної технології. Ця технологія гарантує безшумну роботу двигуна. Міцний сталевий корпус дає змогу здійснювати поверхневий монтаж у закритих приміщеннях (IP54).
Додаткові характеристики та опис
Нагрів чи охолодження?
Для вимірювання температури навколишнього середовища цей 5-ступінчастий регулятор швидкості вентилятора вимагає наявності температурного датчика PT500. У режимі обігріву вентилятор вмикається, коли виміряна температура опускається нижче заданої. Якщо виміряна температура вища за обрану, вентилятор вимикається. У режимі охолодження функціональність зворотна. За допомогою перемички можна вибрати режим нагрівання або режим охолодження.
Температурний датчик PT500
Температуру навколишнього середовища вимірюють за допомогою датчика PT500, який випускають у корпусах різних типів. Датчики температури PT500 являють собою платинові термометри опору. Значення їхнього вихідного опору змінюється залежно від вимірюваної температури. За температури 0 °C опір датчика PT500 становить 500 Ом. При підвищенні вимірюваної температури вихідне значення збільшується. Варто брати до уваги, що кабель цих датчиків також має власне значення опору, тому що довший кабель, то вищий його опір. Занадто велика довжина кабелю може вплинути на вимірювану температуру, чим довший кабель, тим вищий ризик помилкових вимірів і неточностей, тому рекомендується обмежувати довжину кабелю датчиків цього типу.
Ручний чи автоматичний вибір швидкості обертання вентилятора?
За допомогою поворотного перемикача швидкість обертання вентилятора може бути встановлена вручну. Якщо вибрано значення "Авто", то швидкість обертання вентилятора буде автоматично збільшуватися з кроком у 5 ступенів у міру зниження температури навколишнього середовища нижче обраної температури. Що більша різниця, то вищою буде швидкість обертання вентилятора. У режимі охолодження швидкість обертання вентилятора збільшуватиметься, якщо виміряна температура перевищить обрану (режим "Авто").
Нерегульований вихід
У режимі обігріву нерегульований вихід активується, якщо температура довкілля нижча за обрану температуру. У режимі охолодження робота відбувається у зворотному напрямку. У цьому випадку нерегульований вихід керує клапаном подачі гарячої води (режим опалення). Нерегульований вихід або увімкнений (230 В), або вимкнений (0 В). Максимальний струм нерегульованого виходу становить 2 А (резистивне навантаження). У режимі обігріву нерегульований вихід зазвичай використовується для керування водяним клапаном для регулювання потоку гарячої води або реле для ввімкнення електронагрівача. Нерегульований вихід вмикається одночасно з вентилятором. Коли вентилятор працює, вмикається нагрівач.
Автотрансформаторна технологія
Технологію автотрансформатора використовують для зниження напруги двигуна і швидкості обертання вентилятора в 5 ступенів. Тому цей регулятор підходить тільки для двигунів, керованих напругою. Якщо ви не впевнені в тому, що ваш двигун регулюється за напругою, найкраще звернутися до виробника двигуна. Автотрансформаторна технологія дуже надійна і міцна. Вона генерує напругу двигуна з ідеальною синусоїдальною формою. Це забезпечує винятково тиху роботу двигуна і подовжує термін його служби. Спеціальне просочувальне покриття знижує рівень електричного шуму від автотрансформаторів.
Міцний корпус
Переконайтеся в тому, що регулятор швидкості обертання вентилятора буде достатньо охолоджуватися. Бажано встановити його в прохолодному місці, уникайте прямих сонячних променів. Корпус виготовлено з високоякісної сталі - це важливо, враховуючи вагу автотрансформаторів. Крім того, завдяки металевому корпусу відведення тепла відбувається набагато ефективніше. У результаті максимальна потужність цього регулятора швидкості винятково висока. Корпус забезпечує захист від попадання пилу і води за класом IP54. Цей регулятор швидкості обертання вентилятора може бути встановлений на стіні або панелі всередині приміщення.
