Інтелектуальний датчик температури і вологості, 24 VAC - VDC
Опис продукту
Канальний датчик температури та вологості з вбудованим регулятором швидкості вентилятора. Напруга живлення становить 24 VAC - VDC.
Алгоритм датчика контролює один аналоговий / модулюючий вихід на основі виміряних значень температури та відносної вологості, який можна використовувати для безпосереднього управління ЕС вентилятором, регулятором швидкості обертання AC вентилятора або заслінкою з приводом. На основі виміряних значень розраховується точка роси. Тип виводу можна вибрати. Тип виходу за замовчуванням – 0-10 Вольт.
Всі вимірювання та вихідне значення доступні через Modbus RTU. Усі налаштування можна змінити через Modbus RTU.
Ступінь захисту корпуса: IP54, зонда: IP20. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Оптимізований для повітроводів
Датчик ОВіК вимірює температуру, відносну вологість в повітропроводах. На підставі виміряних значень температури і відносної вологості розраховується температура точки роси. Алгоритм датчика керує виходом, який змінюється автоматично залежно від найвищого значення температури або вологості, тобто найвище з двох значень передається на вихід.
Датчик ОВіК вимірює температуру, відносну вологість в повітропроводах. На підставі виміряних значень температури і відносної вологості розраховується температура точки роси. Алгоритм датчика керує виходом, який змінюється автоматично залежно від найвищого значення температури або вологості, тобто найвище з двох значень передається на вихід.
Як це працює?
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Алгоритм датчика управляє одним виходом. Цей вихід може керувати EC вентилятором, регулятором швидкості обертання АС вентилятора або приводом заслінки. Вихідне значення пропорційно змінюється в залежності від виміряної температури та відносної вологості. Наприклад, коли температура або відносна вологість наближаються до максимального рівня, швидкість обертання вентилятора збільшується або заслінка відкриється. Всі налаштування можна змінити через Modbus RTU.
Робочий діапазон вимірювання температури датчика: -30—70 °C, відносної вологості: 0—100 %. Мінімальна швидкість повітряного потоку має становити 1 м / сек. Алгоритм датчика управляє одним виходом. Цей вихід може керувати EC вентилятором, регулятором швидкості обертання АС вентилятора або приводом заслінки. Вихідне значення пропорційно змінюється в залежності від виміряної температури та відносної вологості. Наприклад, коли температура або відносна вологість наближаються до максимального рівня, швидкість обертання вентилятора збільшується або заслінка відкриється. Всі налаштування можна змінити через Modbus RTU.
Легко підключити!

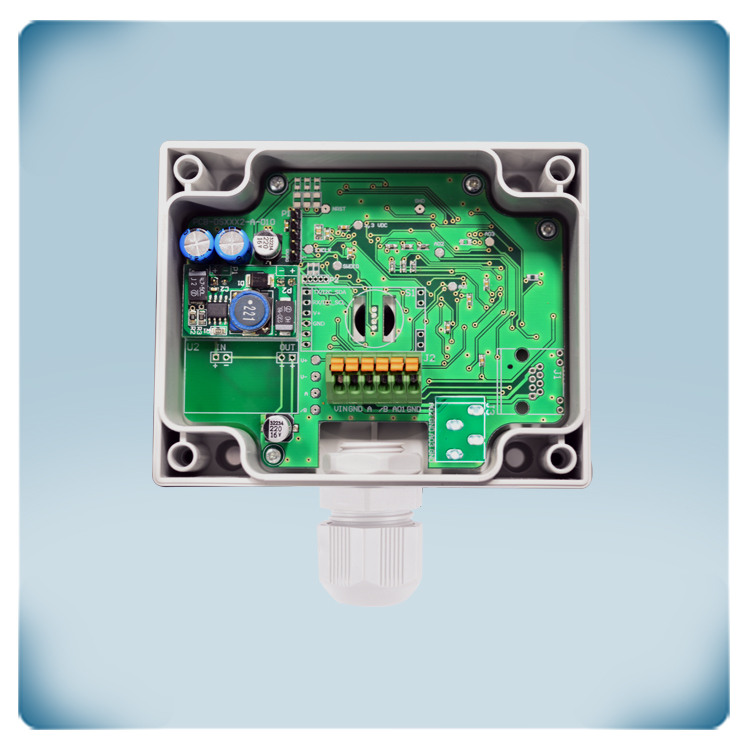

Клемні колодки з затискачем скорочують час монтажу. Вони усувають необхідність в регулярному обслуговуванні і гарантують надійний контакт для одножильних або багатожильних проводів. Цей датчик може живитися від 24 VDC або від 24 VAC. Призначений для 3-х провідного підключення. Заземлення вхідного живлення (V-) постійно підключено до заземлення аналогового виходу (GND). Переконайтеся, що загальне заземлення не підключено до інших пристроїв, які живляться від постійної напруги.
Клемні колодки з затискачем скорочують час монтажу. Вони усувають необхідність в регулярному обслуговуванні і гарантують надійний контакт для одножильних або багатожильних проводів. Цей датчик може живитися від 24 VDC або від 24 VAC. Призначений для 3-х провідного підключення. Заземлення вхідного живлення (V-) постійно підключено до заземлення аналогового виходу (GND). Переконайтеся, що загальне заземлення не підключено до інших пристроїв, які живляться від постійної напруги.
Простий у використанні!
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта реєстру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Монтаж

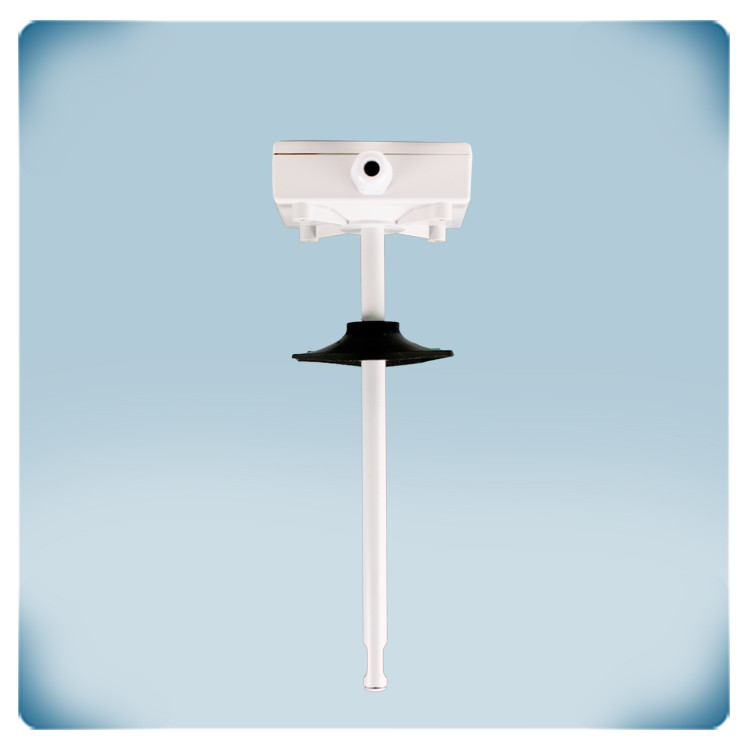

Датчик призначений для встановлення в вентиляційних повітроводах з використанням фланця. Датчик буде функціонувати краще, якщо він буде встановлений на прямій ділянці повітроводу. Розташуйте датчик правильно у напрямку повітряного потоку. Уникайте встановлення в зонах з турбулентним повітрям, поруч з фільтрами, вентиляторами, охолоджувальними змієвикамі тощо. Встановлення датчика поблизу інших пристроїв, які можуть завдавати електромагнітних перешкод, може вплинути на точність вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте щонайменше 15 см відстані між лініями датчиків і лініями електропередач 230 VAC. Прочитайте уважно інструкцію встановлення для більш детальної інформації.
Цей датчик не потребує конфігурації. Після встановлення він готовий до використання. Налаштування за замовчуванням будуть застосовуватися для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU. Карта реєстру Modbus забезпечує повний огляд усіх регульованих налаштувань.
Монтаж
Датчик призначений для встановлення в вентиляційних повітроводах з використанням фланця. Датчик буде функціонувати краще, якщо він буде встановлений на прямій ділянці повітроводу. Розташуйте датчик правильно у напрямку повітряного потоку. Уникайте встановлення в зонах з турбулентним повітрям, поруч з фільтрами, вентиляторами, охолоджувальними змієвикамі тощо. Встановлення датчика поблизу інших пристроїв, які можуть завдавати електромагнітних перешкод, може вплинути на точність вимірювань. Використовуйте екрановані кабелі в місцях із високими рівнями електромагнітних перешкод. Зберігайте щонайменше 15 см відстані між лініями датчиків і лініями електропередач 230 VAC. Прочитайте уважно інструкцію встановлення для більш детальної інформації.
Висока якість
Датчик ОвіК виробляється в Європі. Кожен датчик відкалібрований та пройшов випробування на нашому заводі. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довготривалу стабільність і точність датчика. Захист IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Сенсорний зонд забезпечує захист IP20.
Датчик ОвіК виробляється в Європі. Кожен датчик відкалібрований та пройшов випробування на нашому заводі. Ми використовуємо сенсорні елементи та компоненти високої якості. Це забезпечує довготривалу стабільність і точність датчика. Захист IP54. Чутливий елемент вбудований в зонд канального датчика. Цей зонд має отвір для прямого контакту між потоком повітря та сенсорним елементом. Сенсорний зонд забезпечує захист IP20.
