Технічні дані
Інтелектуальний датчик температури, вологості, 24 VDC
Опис продукту
Датчик температури та вологості з вбудованим контролером швидкості вентиляторів. Часто цей датчик ОВіК використовується для контролю температури та вологості в центрах обробки даних, музеях, винних льохах і т.д. Напруга живлення 18—34 VDC. Imax 38 мA.
Він вимірює температуру, відносну вологість і рівень зовнішньої освітленості. Алгоритм датчика управляє одним аналоговим виходом з урахуванням виміряних значень. Цей єдиний вихід можна використовувати для прямого управління ЕС-вентилятором, регулятором швидкості AC вентилятора або приводом заслінки. Тип виходу за замовчуванням - 0-10 В. Можна вибрати різні типи виходу.
Вбудований датчик освітлення з регульованим рівнем «активний» і «пасивний» можна використовувати для управління системою вентиляції в залежності від зайнятості приміщення.
Датчик має також 3 світлодіоди з регульованою інтенсивністю світла для індикації рівня вимірюваних показників.
Всі вимірювання і вихідне значення доступні через Modbus RTU. Всі налаштування можна змінити також через Modbus RTU. Датчик має вбудований завантажувальний модуль для оновлення прошивки через Modbus RTU.
►Точність вимірювання
Температури: ±0,4 °C (діапазон 0—50 °C);
Відносної вологості: ±3 % rH (діапазон 0—100 % rH)
Вбудований або поверхневий монтаж. Ступінь захисту корпусу IP30 (згідно EN 60529). Гарантія 2 роки з дати поставки.
Документи
Додаткові характеристики та опис

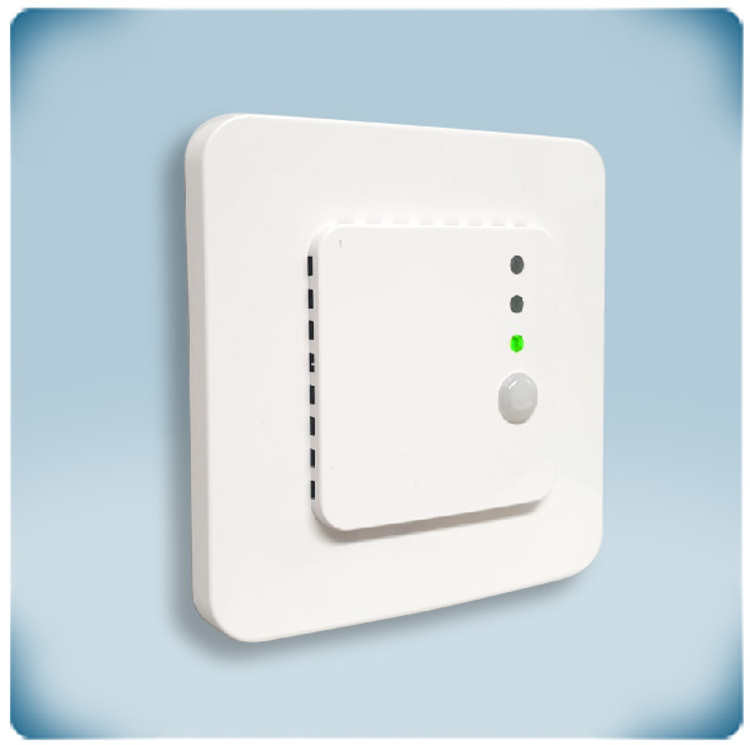

Цей перетворювач ОВіК пропонує чітку, візуальну індикацію температури за допомогою зеленого, жовтого та червоного світлодіодів. Зелений світлодіод вказує на те, що температура знаходиться в межах діапазону. Коли температура входить у діапазон попереджень, загорається жовтий світлодіод. Червоний означає: занадто гаряче або занадто холодно. Також можна візуалізувати відносну вологість за допомогою світлодіодів. Інтенсивність світлодіодів можна регулювати в межах від 0 до 100%. Виміряна температура, відносна вологість та рівень навколишнього освітлення доступні за допомогою Modbus RTU.
Як уникнути утворення конденсату?
Вихід цього датчика може управляти EC вентилятором, регулятором швидкості АС вентилятора або заслінкою з приводом. Вихідне значення пропорційно змінюється у залежності від виміряної температури та відносної вологості.
Наприклад, якщо відносна вологість підвищується, датчик збільшить швидкість вентилятора або відкриє заслінку.
Простота підключення!
![Встановлення датчика темпеератури та вологості](https://www.sentera.eu/en/files/article/image/description/fcthf/humidity-sensor.jpg)

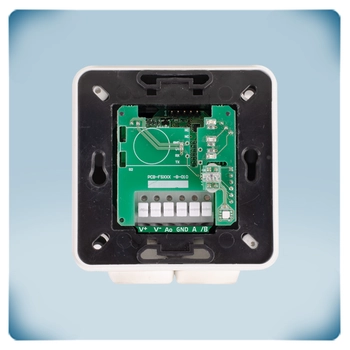

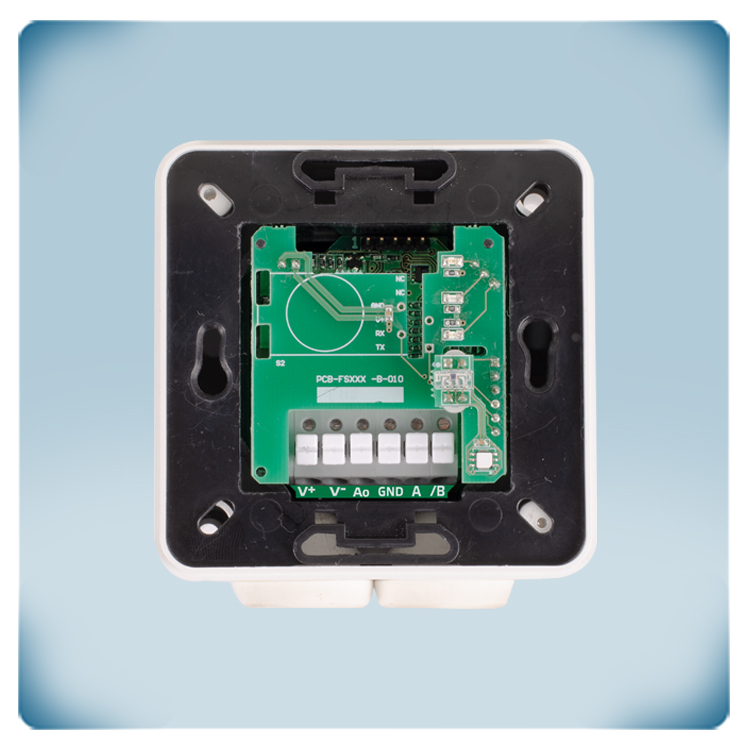

Клемні колодки з пружинним затискачем скорочують час підключення та монтажу. Вони усувають потребу в плановому обслуговуванні та гарантують надійний контакт міцних або багатожильних проводів. Напруга живлення 24 VDC. Клеми заземлення джерела живлення (V-) та виходу (GND) внутрішньо не з'єднані. Це означає, що для підключення цього датчика потрібен 4-провідний кабель. Більшість блоків живлення 24 VDC забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 VDC підвищує безпеку та надійність вашої установки.
Простий у використанні!
Цей датчик не вимагає ніякої конфігурації. Після установки він готовий до використання. Налаштування за замовчуванням підійдуть для більшості програм. При необхідності, налаштування можна регулювати за допомогою Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб зробити його сумісним з іншими пристроями: 0-10 VDC / 0-20 мA / 0-100 % PWM / Modbus RTU. Також можна регулювати інтенсивність світла світлодіодів для індикації стану. Карта регістру Modbus надає повний огляд усіх регульованих налаштувань.
Монтаж
Датчик потрібно встановлювати на гладкій вертикальній поверхні в добре провітрюваному приміщенні, де він отримуватиме достатній потік повітря для правильної роботи і буде прихований від прямих сонячних променів. Цей датчик має як вбудований, так і поверхневий монтаж. Мінімальна висота місця монтажу датчика має бути не менше 1,5 м від рівня підлоги. Датчик необхідно встановлювати вертикально, як зображено на малюнку. Встановлюйте пристрій так, щоб клемна колодка та з'єднання знаходилися знизу.
Висока якість
Цей датчик ОВіК виробляється в Європі. Кожен датчик відкалібрований і випробуваний на нашому заводі. Ми використовуємо високоякісні сенсорні елементи та компоненти. Це забезпечує довгострокову стабільність і точність перетворювача ОВіК.
